Железобетонная колонна передаёт усилия от перекрытий и балок к фундаменту; бетон и стальная арматура работают совместно. При устройстве железобетонной колонны по проекту проверяют сечение, продольные стержни, поперечные хомуты, защитный слой и соединение с соседними элементами несущего каркаса.
Как работает колонна каркаса
Железобетонная колонна воспринимает продольное сжатие и может одновременно работать на изгиб и поперечную силу. Бетон и арматура передают усилия совместно, но их доля зависит от расчётной схемы и свойств материалов. Нельзя оценивать несущую способность только по внешним размерам опоры.
Нагрузка проходит от плит и балок через узлы сопряжения к колоннам нижних этажей, затем к фундаменту и основанию. Вместе с вертикальными воздействиями колонна может воспринимать моменты от ветра, несоосности узлов или рамной работы каркаса. Проект учитывает эти усилия в сочетаниях для каждого участка по высоте.
Для железобетонной колонны важны не только сечение и прочность бетона, но и расчётная длина, закрепление перекрытиями и положение арматуры. Слишком гибкий элемент может потерять устойчивость до исчерпания прочности материала. Условия закрепления вдоль двух осей нередко различаются.
Колонну проектируют совместно с балками, перекрытиями, стенами и фундаментом. Узел может быть принят жёстким или близким к шарнирному лишь в соответствии с расчётной моделью и конструктивным решением. Несогласованная смена схемы меняет распределение моментов и работу соседних элементов.
Расчёт и выбор сечения
Исходными данными служат нагрузки этажей, пролёты, расположение опор, материал и схема каркаса. Для дома учитывают собственный вес конструкций, перегородки, инженерное оборудование, снеговые и другие относящиеся к проекту воздействия. Значения и сочетания принимает конструктор по данным конкретной площадки.
Проверяют совместное действие продольной силы и изгибающего момента, поперечную силу и устойчивость элемента. Если узел передаёт внецентренную нагрузку, её нельзя заменить осевым сжатием без обоснования. В расчёте учитывают влияние деформации конструкции и отклонений, когда это предусмотрено методикой.
Железобетонная колонна может иметь прямоугольное, квадратное или круглое сечение; форму выбирают по усилиям, планировке, соединениям и технологии выполнения. Размеры определяют расчётом, а не копируют с соседнего дома. Уменьшение сечения одновременно меняет гибкость, размещение стержней и защитный слой.
При выборе бетона учитывают требуемую прочность, условия эксплуатации и совместимость с остальными материалами здания. Арматуру назначают по расчёту и проектным требованиям, учитывая её класс, расположение и анкеровку. Заменять бетонную смесь или стержни на площадке без согласования нельзя.
Для многоэтажного каркаса усилия обычно меняются по высоте: нижние участки собирают нагрузку от вышележащих уровней. Если этажность или назначение помещений меняются, проверяют колонны и опоры повторно. Запас, который предполагают по внешнему виду, не подтверждает допустимость такого изменения.
Продольная и поперечная арматура
Продольные стержни воспринимают предусмотренную расчётом долю усилий и располагаются так, чтобы работать при возможном изгибе по обоим направлениям. Их число, положение и анкеровку у торцов задают на чертежах. Стержни не должны смещаться при установке каркаса и бетонировании.
Поперечные хомуты удерживают продольную арматуру, связывают её в каркас и участвуют в работе элемента при поперечных усилиях. У опор, стыков и участков с повышенными усилиями конструктивные требования могут отличаться от средней зоны. Шаг, диаметр и форма хомутов не назначаются по универсальной бытовой рекомендации.
Защитный слой отделяет арматуру от внешней среды и обеспечивает её сцепление с бетоном. Его толщину назначают в проекте с учётом эксплуатации, огнестойкости и диаметра стержней. Слишком тонкий слой повышает риск коррозии, а чрезмерный без расчёта может изменить рабочую высоту сечения.
В местах нахлёстов и механических соединений важно передать усилие между стержнями и не перегрузить одну зону каркаса. Стыки распределяют и выполняют по проекту с требуемой длиной анкеровки или соединительными устройствами. Перенос стыка на удобный для монтажа уровень требует согласования.
При сопряжении колонны с фундаментом выпускают или соединяют арматуру способом, предусмотренным проектом. Узел должен передавать продольные и поперечные усилия, а бетон — полностью заполнить пространство вокруг стержней и закладных. Подрезать выпуски, гнуть их с нагревом или прихватывать сваркой без проектного решения нельзя.
Опалубка, заливка и выдерживание

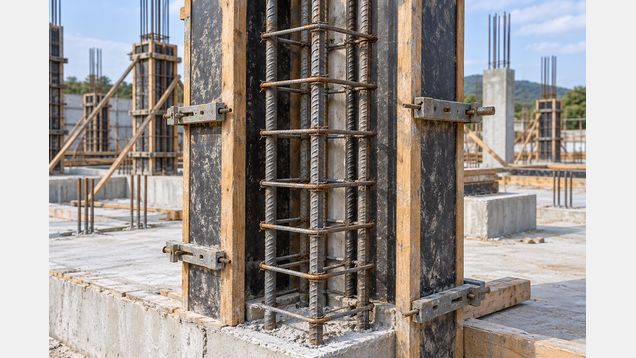

До бетонирования проверяют положение колонны по осям, вертикальность опалубки, её устойчивость, стыки щитов и временные крепления. Арматурный каркас фиксируют так, чтобы он сохранял проектное положение под весом смеси и при уплотнении. Контрольные измерения и замечания устраняют до закрытия конструкции бетоном.
Железобетонную колонну бетонируют в последовательности, согласованной с проектом и технологией работ. Смесь подают и уплотняют так, чтобы не возникали пустоты, расслоение и смещение арматуры. Высоту и этапность подачи выбирают с учётом опалубки и условий на площадке.
Если заливка разделена на этапы, положение рабочих швов и подготовку поверхности определяют заранее. Незапланированный перерыв может повлиять на сцепление бетона и передачу усилий в стыке. Возобновлять работы следует по принятой технологии после подготовки поверхности и проверки состояния арматуры.
После укладки бетон защищают от условий, которые мешают набору прочности, например от быстрого высыхания или замерзания. Уход за бетоном, сроки распалубки и снятия временных креплений устанавливают по проекту производства работ и фактической прочности. Одинаковый календарный срок для всех сечений и погоды не гарантирует готовность конструкции.
Сборные колонны поднимают за предусмотренные точки и временно раскрепляют до завершения соединений с фундаментом и балками. Проверяют опирание, отметки, вертикальность и состояние стыков перед передачей нагрузки. Монолитные и сборные узлы имеют разные детали, поэтому их нельзя взаимозаменять по внешнему сходству.
Проверка готовой опоры и изменения
Железобетонная колонна должна быть осмотрена до закрытия отделкой, особенно в местах сопряжения и стыков. Отмечают раковины, оголённую арматуру, трещины, смещение или отклонение от осей и передают данные ответственному специалисту. Мелкий дефект нельзя автоматически считать косметическим без оценки его расположения и причины.
При реконструкции выясняют фактическое сечение, армирование, прочность бетона и схему опирания доступными методами обследования. Если документации нет, скрытые детали уточняют до сверления, устройства проёмов или добавления нагрузки. Сверять конструкцию только с типовой схемой из интернета небезопасно.
Железобетонные колонны нельзя подрезать, штробить или использовать для новых тяжёлых креплений без проверки. Такие работы могут повредить продольные стержни, хомуты и защитный слой, изменить расчётную площадь или создать местную концентрацию усилий. Проектировщику передают чертежи, фотографии, размеры и данные о планируемом изменении.
