Индуктивный датчик обнаруживает металлическую деталь без касания: электромагнитное поле меняется при приближении цели, и выход переключает состояние. Для индуктивного датчика заранее задают материал и размер объекта, зазор до чувствительной поверхности, питание и тип выхода, чтобы сигнал поступал в совместимую автоматику.
Как работает бесконтактное обнаружение
Индуктивный датчик создаёт переменное электромагнитное поле у чувствительной поверхности. Когда рядом появляется металл, в нём возникают токи, меняющие параметры поля; электронная схема фиксирует это изменение и переключает выход. Механического нажатия на корпус или мишень для такого срабатывания не требуется.
Металлический объект должен проходить в заданной зоне перед чувствительной поверхностью. Размер, форма и состав цели влияют на рабочий зазор: сталь и некоторые другие металлы могут обнаруживаться на разном расстоянии. Паспортный диапазон определяют при заданной мишени и условиях, поэтому он не гарантирует тот же зазор для любого болта или пластины.
Индуктивные датчики применяют для контроля положения металлических частей ворот, подъёмных механизмов, насосных узлов и строительного оборудования. Сигнал может сообщать контроллеру, что деталь появилась или прошла определённую точку. Сам датчик не останавливает механизм: дальнейшее действие зависит от схемы управления.
Устройство отличается от концевого выключателя тем, что не требует механического контакта с подвижной частью. Это снижает износ чувствительного узла, но не устраняет необходимость точно выставить зазор и защитить корпус. Если металлическая цель проходит за пределами рабочей зоны или слишком быстро, сигнал может не зарегистрироваться.
Что учитывать при выборе
Индуктивный датчик выбирают по требуемому расстоянию срабатывания, размерам цели, её материалу и скорости движения. При сравнении изделий учитывают стандартные условия измерения, указанные производителем, и оставляют запас между объектом и чувствительной поверхностью. Слишком малый рабочий зазор вызывает пропуски, а слишком большой может приводить к ложным сигналам.
Форма корпуса и способ монтажа должны подходить к месту установки. Для заподлицо монтируемых и выступающих исполнений задаются разные требования к окружающему металлу и свободному пространству вокруг чувствительной поверхности. Если рядом находится рама, кронштейн или кожух, выдерживают предусмотренные производителем расстояния.
Проверяют напряжение питания, число проводов, тип выхода и допустимый ток нагрузки. В автоматике часто применяют PNP или NPN, а состояние выхода выбирают нормально разомкнутым либо нормально замкнутым. Контроллер должен поддерживать именно тот способ подключения, который указан в паспорте изделия.
При выборе индуктивного датчика учитывают длину кабеля, разъём, диапазон температур, вибрацию, влажность, пыль и воздействие масел или моющих средств. Степень защиты корпуса оценивают вместе с типом кабельного ввода. Установка в шкафу управления и монтаж непосредственно рядом с подвижным узлом предъявляют разные требования к корпусу и прокладке провода.
Размещение и установка

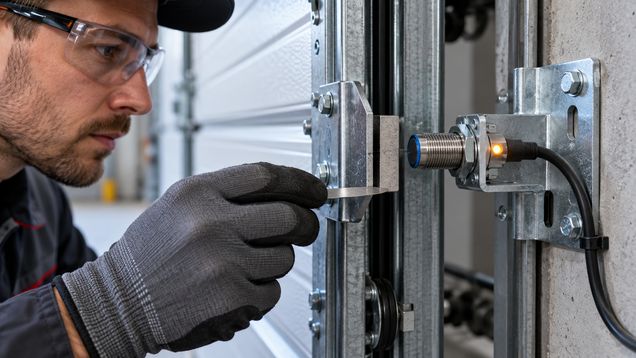

Сначала определяют траекторию цели и место, в котором требуется сформировать сигнал. Датчик закрепляют жёстко, чтобы зазор не менялся от вибрации или удара. Чувствительную поверхность направляют на предусмотренную металлическую мишень, а не на соседнюю стенку или крепёж.
При монтаже сверяют тип исполнения и схему из паспорта. Корпус не утапливают глубже, чем допускает конструкция, и не размещают рядом с металлом, который способен повлиять на срабатывание. Минимальные интервалы между датчиками и металлическими деталями зависят от размеров и типа модели.
Подвижная часть не должна ударять по корпусу или кабелю. Оставляют расстояние, которое учитывает люфт, вибрацию и полный ход механизма, а крепёж фиксируют от самопроизвольного смещения. Датчик не используют как механический ограничитель перемещения.
Кабель прокладывают вдали от силовых проводов, двигателей и преобразователей частоты, если такое соседство может вызывать помехи. При совместной прокладке соблюдают требования изготовителя и схемы объекта, а экран и заземление подключают по документации. В местах движения применяют кабель и защиту, рассчитанные на изгиб и истирание.
Подключение и настройка сигнала
Перед подключением сверяют маркировку проводов, напряжение питания, тип выхода и нагрузку контроллера. Датчик подключают по схеме производителя, не полагаясь на цвет кабеля у разных серий. Ошибка в полярности, выборе PNP или NPN либо подключении общей линии может привести к постоянному состоянию выхода.
После монтажа проверяют индикацию на корпусе, если она предусмотрена, и наблюдают за изменением сигнала при перемещении цели. Проверку проводят на фактической металлической детали, а не только на небольшом пробнике из другого материала. Контроллер должен реагировать в нужной точке и возвращаться в исходное состояние при удалении объекта.
Рабочий зазор настраивают с учётом люфта и разброса положения мишени. Если сигнал появляется только при касании чувствительной поверхности, положение цели или модель выбраны неверно. После настройки фиксируют корпус и повторяют проверку во всём диапазоне движения механизма.
Эксплуатация и поиск неисправностей
Индуктивный датчик периодически осматривают на наличие металлической стружки, грязи, повреждений корпуса и ослабленного крепления. Налипший металл может постоянно удерживать выход в активном состоянии, а загрязнение уменьшает рабочий зазор. Перед очисткой соблюдают требования безопасности и отключают питание, если этого требует процедура объекта.
Если сигнал пропадает, проверяют наличие питания, соединения кабеля, индикатор выхода и положение металлической цели. Затем сверяют фактический зазор, материал и размер детали с паспортными характеристиками. При обнаружении металла корпуса вместо мишени или слишком малого объекта перенастраивают монтаж либо подбирают другую модель.
Обычный бесконтактный датчик не используют как единственную защиту от опасного движения или доступа человека к механизму. Для защитных функций требуется устройство и схема управления, рассчитанные на соответствующий уровень безопасности. Нельзя обходить неисправный сигнал перемычкой, если он включён в защитную или блокировочную цепь.
Если в схеме указан датчик индуктивного типа, в документации сохраняют модель, выход, питание и рабочий зазор. После замены сверяют характеристики с контроллером и проверяют срабатывание на фактической детали до запуска оборудования. Это помогает отличить отказ датчика от смещения мишени или неисправности управляющей цепи.
