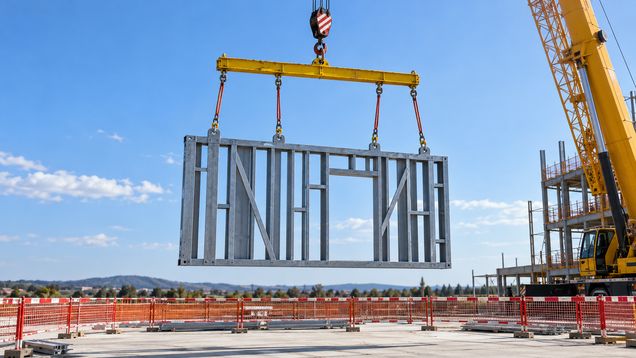

Грузоподъемная траверса связывает крюк подъёмного механизма с несколькими точками захвата и помогает удерживать груз в заданном положении. Для выбора грузоподъёмной траверсы учитывают массу и геометрию элемента, расположение петель, грузоподъёмность крана и схему строповки. Это помогает избежать ошибок при сборке.
Для чего нужна балка между крюком и грузом
Грузоподъемная траверса — жёсткое грузозахватное устройство, которое располагают между подъёмным механизмом и грузом. Оно передаёт усилие от верхнего подвеса к нижним точкам и может удерживать длинный или крупный элемент в предусмотренном положении.
Конструкции различаются числом точек, формой балки, способом подвеса и возможностью менять расстояние между захватами. Паспорт грузоподъёмной траверсы задаёт разрешённые сочетания и порядок соединений. В одних схемах груз висит на нижних стропах от балки, в других узел подвешивается иначе; порядок работы задаёт паспорт именно этого изделия.
Траверса помогает сохранить расстояние между точками подъёма и в подходящей конфигурации уменьшает боковое сжатие груза. Она не гарантирует равномерную нагрузку сама по себе: положение центра тяжести, длина ветвей и точность установки петель влияют на распределение усилий.
Устройство не увеличивает допустимую грузоподъёмность крана и не заменяет стропы. Его собственная масса, подвесы, скобы и нижние ветви входят в нагрузку на крюк в порядке, предусмотренном диаграммой и паспортами оборудования.
Подбор по грузу и конфигурации
Грузоподъемная траверса подбирается по массе, длине и форме строительного элемента, расположению штатных петель и требуемому расстоянию между точками. Учитывают высоту подъёма и свободное место над грузом, чтобы балка, верхние ветви и крюк не столкнулись с перекрытием или соседними конструкциями.
Перед заказом уточняют расчётную нагрузку всей сборки, включая вес самой балки и соединительных деталей. Допустимую нагрузку сверяют для выбранного пролёта, положения точек и схемы подвеса: показатели одной конфигурации нельзя автоматически применять к другой.
Если изделие имеет регулируемую ширину, фиксирующие пальцы или перемещаемые захваты, их устанавливают только в разрешённые позиции и надёжно блокируют. Не удлиняйте балку вставками, не сверлите новые отверстия и не меняйте замки без разрешения изготовителя и расчёта.
При проектировании грузоподъёмную траверсу согласуют с краном, крюком, стропами и точками на поднимаемом элементе. Для асимметричного груза проверяют положение центра тяжести и ожидаемую нагрузку на каждую ветвь; четыре точки не означают, что вес распределится поровну.
- Масса и центр тяжести детали, её габариты и штатные места подъёма.
- Пролёт, длина подвесов, количество нижних ветвей и схема соединений.
- Допустимая нагрузка выбранной траверсы и грузоподъёмность крана.
- Высота над грузом, препятствия и свободная траектория перемещения.
Если массу детали или её точки подвеса нельзя подтвердить чертежом и маркировкой, данные запрашивают у изготовителя или проектировщика. Не выбирайте оборудование по внешнему сходству и не начинайте подъём с неизвестными параметрами.
Схема подвеса и точки зацепления
Верхнюю подвеску соединяют с крюком через предусмотренное устройство, а нижние ветви — с проектными петлями, проушинами или захватами груза. Детали соединителей должны подходить по размеру и нагрузке; палец скобы закрывают и фиксируют штатным способом.
При работе грузоподъёмной траверсой стропы располагают симметрично только тогда, когда это допускают геометрия и центр тяжести детали. Если груз несимметричен, требуется расчёт ветвей и выбор точек, которые удержат его без перекоса.
Длинные, тонкие или гибкие элементы могут прогибаться под собственным весом, если точки подъёма выбраны неверно. Расположение захватов, число подвесов и необходимость распределительной балки определяют проектом или инструкцией для данного груза.
Острые кромки защищают накладками, совместимыми с выбранными стропами. Проверьте, что подвесы не давят на тонкие стенки, облицовку, штуцеры или декоративные детали, не рассчитанные на подъём.
Подготовка подъёма
До начала работ составляют схему строповки и перемещения, учитывая положение крана, грузовой путь, место укладки и опасную зону. Машинист и стропальщик должны видеть схему, знать массу детали и заранее согласовать сигналы.
Перед монтажом осматривают балку, швы, места крепления, крюки, проушины, пальцы и фиксаторы. На маркировке должны читаться идентификация и допустимая нагрузка; если табличка отсутствует, повреждена или не соответствует конфигурации, изделие не используют до проверки.
Кран выбирают по общей массе детали, балки и оснастки, а также по рабочему вылету и положению стрелы. Подъёмный маршрут освобождают от людей и препятствий; переносить груз над работниками или оставлять их под ним нельзя.
Груз предварительно слегка отрывают от опоры в порядке, принятом для этой операции, и проверяют баланс, сцепление и торможение. Если балка наклоняется, одна ветвь провисла или захват сместился, груз возвращают на опоры и корректируют схему без работы под нагрузкой.
Перемещение и укладка
Груз поднимают плавно, без рывков и резких поворотов. Стропы не перекручивают и не подправляют руками после натяжения; для изменения положения сначала безопасно опускают деталь на опоры.
Путь выбирают так, чтобы балка не задевала стены, леса, провода или уже смонтированные конструкции. При плохой видимости или потере связи с оператором подъём прекращают до восстановления безопасного контроля.
В месте установки заранее готовят устойчивые подкладки, чтобы балка не прижала стропы к основанию. После опускания убеждаются, что груз устойчив, снимают натяжение и только затем освобождают подвесы.
Осмотр, обслуживание и документы
Периодичность осмотров и техническое обслуживание устанавливают по действующим правилам и паспорту. Помимо предсменной проверки, контролируют состояние металла и сварных швов, целостность мест подвеса, отсутствие деформаций и работу фиксирующих деталей.
Траверсу с трещиной, изгибом, повреждённым швом, нечитаемой биркой или самовольно изменённой конструкцией выводят из эксплуатации. Не выправляйте балку нагревом и не заваривайте повреждения без решения изготовителя и повторной технической оценки.
В документах сохраняют модель, собственную массу, допустимые режимы, чертёж схем подвеса и результаты осмотров. Это позволяет при следующем монтаже проверить, что грузоподъёмность крана учитывает балку и все присоединённые устройства.
Грузоподъемная траверса на площадке должна оставаться доступной для осмотра, а её маркировка — читаемой. Новую конфигурацию используют только после сверки её пролёта, соединений, грузов и точек подъёма с паспортными данными и планом работ.
