Лебедка создаёт тяговое усилие, передавая его на груз через канат или иной предусмотренный элемент. Перед установкой лебёдки для строительной работы определяют направление тяги, нагрузку на крепление, маршрут каната и режим оборудования; расчёт и фиксацию согласуют по проекту. Эти данные нужны для расчёта крепления.
Тяговое и подъёмное назначение

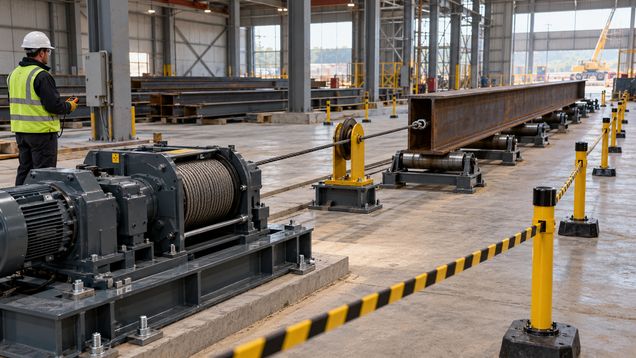

Лебедка — механизм с барабаном или тяговым устройством, который перемещает груз наматываемым канатом, тросом либо другим предусмотренным элементом. В строительстве её используют для подтягивания деталей, изменения положения оборудования или подъёма груза, если конкретная модель рассчитана на такой режим.
У лебёдки для тяговой работы и подъёмного устройства могут отличаться тормоза, канат, барабан, крепление и допустимая нагрузка. Оборудование для горизонтального перемещения нельзя автоматически применять для подвешивания груза над людьми или уровнем пола.
Тяговое усилие не равно массе перемещаемой детали. На расчёт влияют уклон, трение, ролики, сопротивление поверхности, направление тяги и возможные рывки; способ перемещения определяют для всей системы, а не по одному значению из каталога.
Канат передаёт усилие на груз через строп, захват или другую оснастку. Точки зацепления должны быть рассчитаны на нагрузку и расположены так, чтобы деталь не сорвалась, не развернулась и не зацепилась за конструкции по пути.
Как выбрать механизм
Лебедка подбирается под требуемое усилие, скорость и продолжительность работы. Сверяют допустимую нагрузку, тип привода, длину и диаметр каната, вместимость барабана и условия эксплуатации по документации выбранной модели.
Перед тем как выбрать лебёдку, уточняют массу детали и характер её перемещения. Для груза на наклонной поверхности может требоваться иное усилие, чем для свободно катящейся тележки; значение оценивают расчётом с учётом пути, опор и оснастки.
Механизм с ручным приводом удобен не для любой задачи: скорость и усилие ограничены конструкцией, а при длинном маршруте важны безопасное управление и устойчивое положение оператора. Электрическое или гидравлическое исполнение также выбирают по доступной энергии, режиму нагрузки и требованиям площадки.
Если нужно изменить направление тяги, применяют рассчитанный отводной блок или другое предназначенное для этого устройство. Он меняет распределение нагрузки на трос, крепления и основание; компоненты системы должны быть совместимы по допустимому усилию.
- Масса, размеры и точки захвата перемещаемой детали.
- Длина пути, уклон, поверхность и препятствия по маршруту.
- Допустимая нагрузка механизма, каната, блока и крепёжных элементов.
- Источник энергии, скорость работы, режим использования и условия среды.
Не подбирайте оборудование только по наибольшему усилию, указанному в рекламе. Для тяжёлой или зажатой конструкции специалист оценивает, можно ли безопасно начать движение и куда будет перемещаться груз после срыва с места.
Крепление и основание
Крепёжная рама и точка анкеровки должны выдерживать тяговую нагрузку по расчётной схеме. Если механизм устанавливают на перекрытие, колонну, стену или грунт, пригодность основания и узла крепления подтверждают проектом или документацией производителя.
Не приваривайте ручное оборудование к перилам, рабочим площадкам или элементам конструкции без предусмотренного решения. Не фиксируйте механизм к трубопроводу, кабельному лотку, временной ограде или другой детали, для которой нагрузка не рассчитана.
При установке на земле используют проектный анкер, упор или систему закрепления, соответствующую усилию. Подкладки должны быть прочными и устойчивыми; случайные кирпичи, обрезки досок и другие непредназначенные предметы не обеспечивают надёжной фиксации.
Положение барабана, направление тяги и угол подхода каната задают с учётом инструкции. Если трос идёт под сильным углом к барабану или задевает выступы, намотка может сместиться, а канат — выйти за пределы штатной дорожки.
Маршрут каната и рабочая зона
До натяжения обозначают путь груза, место оператора и опасную зону вдоль натянутого каната. Трос не должен пересекать проходы и дороги без предусмотренной защиты; проход людей на время операции закрывают или переводят в безопасный обход.
Участок каната, блоки и соединители осматривают на износ, повреждения и деформацию. Крючки, скобы и стропы должны иметь читаемую маркировку и подходить по нагрузке; узлы и самодельные удлинители вместо штатных соединителей не используют.
Канат укладывается на барабан ровными рядами и не должен перехлёстываться или закусываться. Не поправляйте его руками или посторонним предметом при вращающемся барабане: для проверки или обслуживания механизм сначала останавливают и приводят в безопасное состояние.
Груз ведут по свободной траектории, исключая зацепление за стены, леса, складированные материалы и оборудование. Если конструкция может опрокинуться или пойти рывком, её движение планируют с использованием предусмотренных направляющих и оснастки.
Подготовка и управление операцией
В рабочей схеме фиксируют положение механизма, точки крепления, маршрут груза, способ строповки и порядок сигналов. При сложном перемещении ответственное лицо назначает оператора и сигнальщика, которые понимают команды и могут остановить работу.
Лебёдкой управляет обученный работник с места, где видны механизм и безопасная зона. Если оператор не наблюдает груз, назначают сигнальщика и заранее устанавливают связь; потеря сигнала означает остановку, а не продолжение наугад.
Перед основным перемещением проверяют, что канат натягивается без смещения анкера, закусывания барабана или изменения положения груза. Проверку выполняют только по предусмотренной инструкции, удерживая людей вне опасной зоны.
Тягу увеличивают плавно, без разгона и рывка. Нельзя продолжать работу при перегрузке, проскальзывании крепления, необычном звуке, повреждении каната или движении груза в сторону, не предусмотренную планом.
Если установка предназначена для подъёма, подвешенный груз нельзя оставлять без контроля. Перед нахождением людей на маршруте или под грузом его опускают на устойчивое основание и выполняют предусмотренную блокировку механизма.
Осмотр и обслуживание
До начала работ проверяют раму, крепления, барабан, канат, тормоз, блоки и органы управления. При выявлении деформации, трещин, неисправности тормоза или заметного износа каната механизм не используют до проверки и устранения дефекта.
Сроки технического осмотра и обслуживание определяют по паспорту и действующим требованиям к типу оборудования. После переноса на новое место проверяют качество крепления и готовность к эксплуатации в порядке, установленном изготовителем и правилами работ.
Не разбирайте привод и тормоз под нагрузкой и не устраняйте перекос троса при вращении барабана. Для очистки, ремонта или замены деталей механизм отключают и исключают его случайный запуск.
Что сохранить в проекте работ
В документации записывают модель, допустимое усилие, тип и состояние каната, оснастку, точки закрепления и схему движения груза. Эти данные позволяют сверить, что после перестановки или замены оборудования не изменились условия нагрузки.
Механизм должен оставаться доступным для оператора, а канат — свободно проходить по предусмотренному маршруту. Не размещайте перед механизмом материалы и не перекрывайте подход к аварийной остановке или месту осмотра креплений.
Если масса груза, направление тяги, основание или расположение блока изменились, схему проверяют заново до включения привода. Даже тот же груз может потребовать другого решения, когда меняются уклон, точки опоры или препятствия по пути.
Лебедка на площадке используется только в пределах утверждённой схемы и паспорта. Рядом хранят сведения о креплении, допустимой нагрузке и проверках, чтобы перед следующей операцией работники могли сверить фактическую установку с расчётом.
