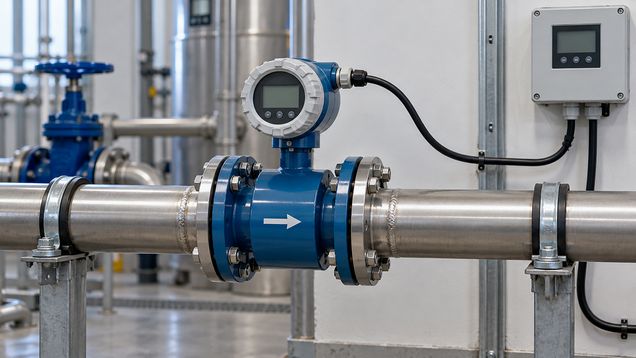

Расходомер измеряет текущий объёмный или массовый поток жидкости либо накопленный объём за период. При подборе расходомера учитывают тип воды, диапазон расхода, диаметр и схему трубопровода, а также способ передачи результата в систему контроля. Его показания помогают оценивать режим сети и потребление.
Что измеряет прибор
Расходомер определяет, сколько жидкости проходит через измерительный участок за выбранное время. Некоторые модели показывают мгновенный расход, другие дополнительно накапливают прошедший объём и передают его счётчику или контроллеру. Перед выбором выясняют, нужно ли наблюдать текущий режим, учитывать потребление или управлять работой оборудования.
Принцип измерения зависит от конструкции. Механические приборы используют движение крыльчатки или другой детали в потоке; электромагнитные определяют движение проводящей жидкости по электрическому сигналу; ультразвуковые оценивают поток по распространению звука. Есть и другие технологии, поэтому одинаковый размер корпуса не означает одинаковые требования к воде и монтажу.
Показатель расхода не равен давлению в трубе. Давление показывает нагрузку жидкости на стенки системы, а расход — объём или массу, проходящие за время. Для оценки утечки, потребления или производительности насоса эти величины могут сопоставлять, но измеряются они разными приборами и в разных точках.
Выбор типа и диапазона
При выборе расходомера сверяют тип жидкости, её температуру, чистоту, наличие пузырьков или примесей и требования к контакту с измерительными деталями. Для питьевой воды проверяют разрешение материалов для соответствующего применения. Если вода содержит абразивные частицы или загрязнения, уточняют, допускает ли их выбранная технология.
Диапазон подбирают по минимальному, обычному и максимальному расходу, включая режимы запуска и кратковременные пики. Слишком большой диапазон может ухудшить точность в наиболее частом рабочем режиме, а слишком малый приведёт к насыщению или превышению допустимой скорости потока. Диаметр прибора и проходного канала согласуют с трубой и расчётным режимом, а не выбирают только по размеру ближайшего соединения.
Для электромагнитной модели проверяют требуемую проводимость жидкости и схему электрического уравнивания потенциалов. Если измеряемая среда не подходит по проводимости, устройство не обеспечит заявленную работу. Ультразвуковой вариант с внешними датчиками позволяет не разрезать трубу, но требует корректных данных о материале и размерах стенки, жидкости и качестве контакта датчика с поверхностью.
Учитывают также допустимое давление, потери напора, присоединение и свободное место для корпуса. Механический счётчик может создавать сопротивление потоку и содержать движущиеся части, а некоторые бесконтактные модели устанавливают иначе. Допустимая ориентация, минимальная скорость, точность и требования к обслуживанию проверяются в документации конкретного исполнения.
Подготовка трубопровода
Перед установкой расходомер размещают на участке, где он будет измерять нужную ветвь системы и останется доступным для чтения и обслуживания. Если требуется учёт всей подачи в дом, место до разветвления отличается от точки контроля отдельного контура. Прибор показывает расход именно через свой измерительный канал, поэтому утечки или ответвления выше по трубе повлияют на смысл результата.
Для ряда моделей важны прямые участки до и после корпуса, чтобы поток успел выровняться после клапана, насоса, поворота или тройника. Необходимые длины зависят от принципа действия и конструкции прибора; для отдельных устройств производитель допускает монтаж без обычных прямых участков. Универсального расстояния для всех расходомеров нет.
Во время работы измерительная труба должна находиться в условиях, предусмотренных изготовителем. Для одних приборов важно, чтобы участок был полностью заполнен водой; для других допускаются отдельные схемы с частично заполненной трубой. Высокие точки, где собирается воздух, и участки с возможным образованием вакуума могут искажать измерение или повредить чувствительную часть.
Направление стрелки на корпусе совмещают с фактическим направлением потока, а ориентацию корпуса выбирают по инструкции. Клапаны и фильтры размещают так, чтобы они не создавали помех обслуживанию и не нарушали требуемую схему измерения. Если установлены запорные краны или обходная линия, их положения при эксплуатации должны быть известны обслуживающим.
Установка и подключение
Перед монтажом участок изолируют, сбрасывают давление и проверяют, что размер, резьба или фланцы соответствуют проекту. Корпус не используют для подгонки труб, перекоса фланцев или удержания тяжёлого участка без опор. Уплотнения, прокладки и крепёж выбирают под среду, температуру и способ соединения.
В узле с расходомером соблюдают маркировку и чертёж: сохраняют направление потока, нужную ориентацию датчика и предусмотренное положение кабельного ввода. Не допускают попадания герметика внутрь измерительного канала и не повреждают внутреннюю облицовку при центровке. После затяжки контролируют, что труба не передаёт на прибор изгибающее или скручивающее усилие.
Если прибор передаёт сигнал в автоматику, проверяют тип выхода, питание, распиновку, полярность и совместимость входа контроллера. Импульсный, токовый, напряженческий и цифровой интерфейсы требуют разных настроек. Нельзя подключать кабель по внешнему сходству разъёмов или подбирать масштаб сигнала без маркировки и схемы.
При монтаже электромагнитной модели выполняют предусмотренное соединение с трубопроводом или отдельными электродами уравнивания потенциалов, если это требует инструкция. Для наружных датчиков проверяют чистоту поверхности, качество акустического контакта и точность ввода параметров трубы. Помехи от двигателя, силового кабеля, вибрации или плохого заземления устраняют согласно документации изделия.
Пуск и проверка данных
После заполнения трубопровода удаляют воздух по принятой для системы процедуре и проверяют соединения на утечки. Дают показанию стабилизироваться при известном режиме потребления, затем сравнивают его с контрольным прибором, расчётным значением или предыдущими данными. Неожиданный нулевой расход проверяют на открытые краны, верное направление потока, заполнение канала и питание.
Показания расхода в системе учёта относятся только к той ветви, через которую установлен прибор. Если одновременно открыты несколько кранов или изменён режим насоса, показание может отличаться от одиночного теста. При сравнении результатов записывают состояние оборудования и положение арматуры, чтобы повторная проверка проходила в сопоставимых условиях.
На контроллере задают единицы измерения, коэффициент импульсов или масштаб сигнала по документации. Если прибор показывает мгновенный расход и накопленный объём, сверяют оба параметра при последовательном потреблении воды. Ошибка в коэффициенте, единицах или диаметре трубы способна дать систематически неверные данные при исправном датчике.
Эксплуатация и неисправности
Если показание скачет, запаздывает или не соответствует режиму системы, проверяют заполнение трубы, наличие воздуха, положение клапанов, загрязнение фильтра и стабильность насоса. Для механической модели проверяют, не заторможен ли внутренний механизм; для бесконтактной — качество установки и сигнал. Не разбирают герметичный корпус без разрешения производителя.
Расходомеры нуждаются в обслуживании по требованиям изготовителя и условиям воды. Осматривают герметичность, соединения, кабели, корпус и доступные фильтры; отложения и накипь удаляют допустимым способом. Поверку или контрольную проверку проводят с установленной для системы периодичностью, если точность влияет на расчёты, безопасность или учёт потребления.
При замене нового устройства проверяют проходной диаметр, диапазон, принцип действия, материал измерительной части, подключение и настройки автоматики. Установка похожего по размеру прибора другого типа может изменить потери напора или способ пересчёта сигнала. Сохраняют направление потока и требования к участкам трубы, указанные для новой модели.
Перед передачей системы в работу проверяют, что расходомер установлен на нужной ветви, показывает значение в выбранных единицах и не пропускает воду на соединениях. Подтверждают совместимость сигнала с контроллером, правильность накопленного объёма и соблюдение монтажных условий. Несовпадения исправляют до использования показаний для настройки или учёта.
