Концевой выключатель срабатывает, когда подвижная часть механизма нажимает на его рычаг, плунжер или другой приводной элемент. Для концевого выключателя заранее выбирают контактную схему, электрическую нагрузку и ход с учётом того, где нужно остановить оборудование или передать сигнал автоматики.
Как устройство фиксирует положение
Концевой выключатель преобразует механическое движение детали в изменение состояния электрических контактов. Подвижный механизм касается ролика, штока или рычага, внутренний узел срабатывает и передаёт сигнал в цепь управления. Контроллер или пускатель использует этот сигнал для остановки, запуска либо смены режима оборудования.
Устройство может иметь нормально разомкнутые и нормально замкнутые контакты. При воздействии на приводной элемент выбранная группа переключается, но точное состояние зависит от схемы и маркировки клемм. Перед подключением сверяют электрическую схему конкретной модели, а не ориентируются на цвет провода или положение рычага.
Концевые выключатели устанавливают на подвижных воротах, рольставнях, подъёмных механизмах, дверях и других узлах, положение которых нужно контролировать. В строительном оборудовании сигнал может показывать, что створка или платформа дошла до заданной точки. Сам по себе такой датчик не знает, безопасно ли продолжать движение: это определяет система управления.
Механический контакт реагирует на непосредственное нажатие. Бесконтактный датчик положения может выполнять похожую задачу, но работает по иному принципу и требует своей схемы подключения. Эти устройства не взаимозаменяют без проверки контроллера, способа монтажа и условий эксплуатации.
Контактная схема и электрическая нагрузка
Концевой выключатель выбирают для управляющей цепи по виду напряжения, току и характеру нагрузки. Номинальный ток контакта для активной нагрузки не всегда подходит для двигателя, катушки или другого индуктивного потребителя с пусковым током. Если контакт не рассчитан на подключённую нагрузку, он может перегреться, подгореть или свариться.
Часто переключатель не питает двигатель напрямую, а передаёт команду контроллеру или контактору. В таком случае сверяют совместимость его контактов с управляющим входом и учитывают напряжение цепи. Подключение силовой нагрузки допустимо только тогда, когда это предусмотрено паспортом и схемой оборудования.
Для определения состояния проверяют обозначения клемм, тип контакта и положение, при котором он замкнут. Если цепь должна остановить механизм при обрыве провода, способ контроля выбирают вместе с проектировщиком автоматики. Обычный контакт не становится защитным только потому, что подключён последовательно с двигателем.
В помещениях с пылью, влагой, вибрацией или перепадами температуры оценивают корпус, ввод кабеля и диапазон работы. Степень защиты должна соответствовать месту установки и направлению возможных брызг или загрязнений. Для наружного механизма дополнительно учитывают коррозию, обледенение и возможность регулярного осмотра.
Приводной элемент и ход механизма
Роликовый рычаг, плунжер, гибкий стержень и вращающаяся головка требуют разной траектории нажатия. Ролик должен встречать упор в предусмотренном направлении, а плунжер — двигаться по оси. Боковое усилие, перекос или удар по корпусу ускоряют износ и могут сломать приводной элемент.
При подборе концевого выключателя проверяют предварительный ход, точку переключения, отпускание контакта и допустимый перебег после срабатывания. Если кулачок проходит слишком далеко, внутренний механизм испытывает лишнюю нагрузку. Поэтому проектируют не только положение срабатывания, но и весь путь подвижной детали до механического упора.
Выключатель должен переключаться до того, как створка, каретка или подъёмная часть ударится в конечный ограничитель. Отдельный механический упор принимает остаточную нагрузку и не заменяется электрическим контактом. Инерция привода и масса движущейся детали также влияют на расстояние остановки.
При медленном движении контакты некоторых моделей могут переключаться нестабильно, а слишком быстрый удар способен повредить ролик или шток. Допустимую скорость, частоту срабатывания и усилие берут из документации. Если движение меняется после ремонта механизма, точку установки проверяют заново.
Монтаж и подключение

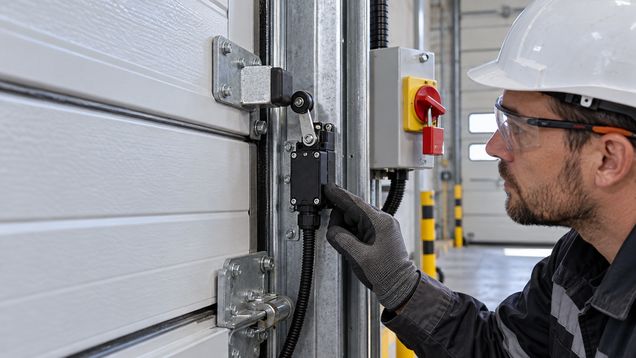

Перед монтажом фиксируют положение, в котором сигнал должен измениться, и проверяют, достигает ли до него приводной упор. Корпус крепят на жёстком основании, не допуская смещения от вибрации. Рычаг ориентируют так, чтобы рабочая деталь нажимала на него по допустимой траектории.
Место установки выбирают с учётом возможности обслуживания. К корпусу оставляют доступ для осмотра, а кабель прокладывают вне зоны защемления, нагрева и движущихся деталей. Ввод и уплотнение кабеля собирают по классу защиты корпуса, чтобы вода и пыль не попадали внутрь.
Перед подключением отключают соответствующее питание и проверяют отсутствие напряжения. Провода соединяют по схеме, соблюдая маркировку клемм и разделение силовых и управляющих цепей. Если узел относится к подъёмнику, автоматическим воротам или другому опасному механизму, монтаж и настройку выполняет квалифицированный специалист.
После крепления механизм вручную или в безопасном наладочном режиме перемещают по полному диапазону. Проверяют, что контакт переключается в заданной точке, затем возвращается при отходе упора и не остаётся постоянно нажатым. Избыточный перебег регулируют положением кулачка или датчика, не изгибая рычаг наугад.
Проверка и обслуживание
Концевой выключатель проверяют в составе всей цепи управления: сигнал должен доходить до контроллера, а привод — выполнять предусмотренную реакцию. Одного щелчка внутри корпуса недостаточно, если механизм продолжает двигаться или не останавливается в нужной точке. Испытание выполняют по процедуре оборудования, не подвергая людей и конструкцию риску.
Обычное исполнение используют для сигнализации и управления, но не считают средством защиты человека от опасного движения. Для блокировки доступа, аварийной остановки или защитного ограждения подбирают оборудование и архитектуру управления, предназначенные для соответствующей функции. Неисправный датчик не отключают перемычкой, оставляя механизм работать без предусмотренного контроля.
При периодическом осмотре проверяют крепления, положение упора, свободу хода рычага, состояние кабеля и чистоту корпуса. Пыль, стружка или лёд могут мешать нажатию, а постоянное давление на исполнительный элемент сокращает срок службы. После замены детали повторно проверяют точку срабатывания и отпускания.
Если в схеме отмечен выключатель концевого положения, в документации указывают его модель, клеммы, точку срабатывания и связанный с ним механизм. После перестановки упора или изменения хода эти данные сверяют с фактической настройкой. Это упрощает поиск причины, если сигнал начинает появляться раньше или позже расчётного момента.
