Диафрагма жесткости — вертикальный плоский элемент, который воспринимает горизонтальные усилия и передаёт их через перекрытие к фундаменту. При расчёте диафрагмы жесткости проектировщик проверяет расположение, прочность и соединения со стенами и каркасом; отдельная панель работает безопасно только как часть непрерывной силовой системы.
Что означает термин
Диафрагма жесткости в несущей системе частного дома — вертикальная стеновая плоскость, которая сопротивляется боковому смещению каркаса. Её выполняют из материала и узлов, предусмотренных проектом: это может быть железобетонная стена, рассчитанный простенок или каркасная панель с конструкционной обшивкой. Внешне похожая перегородка сама по себе такой функции не получает.
Горизонтальные усилия возникают от ветра, а в районах и проектах, где это требуется, также от сейсмических воздействий. Их собирают кровля и перекрытия, затем передают на вертикальные стены и связи. В этой цепочке плита или настил пола работает как горизонтальный диск, а вертикальная диафрагма воспринимает усилия в плоскости стены и передаёт их основанию.
Расположение диафрагмы жесткости задают для обоих главных направлений здания. Если несущие стены стоят только вдоль одной оси, конструкция может оставаться податливой в поперечном направлении. План размещения должен учитывать проёмы, симметрию и точки передачи усилий, а не только удобство перегородок.
Как усилия проходят через здание
При боковом воздействии кровля или перекрытие принимает распределённую нагрузку и передаёт её на стены, работающие в нужном направлении. Соединения по краям диска, анкеры и коллекторные элементы направляют усилия к вертикальным участкам. Разрыв любого из этих соединений может нарушить весь предусмотренный путь нагрузки.
Вертикальная стена воспринимает сдвиг в своей плоскости, а также изгиб от действия горизонтальных сил по высоте здания. Реакции накапливаются от верхних уровней к нижним и должны быть переданы в фундамент. Поэтому проверяют не только отдельный участок стены, но и её непрерывность между этажами и узлами опирания.
Диафрагмы размещают так, чтобы совместно ограничивать сдвиг и скручивание здания. Сильно смещённое от центра расположение жёстких стен может вызывать поворот плана при ветре или других горизонтальных воздействиях. Это увеличивает перемещения отдельных углов и меняет распределение усилий между стенами.

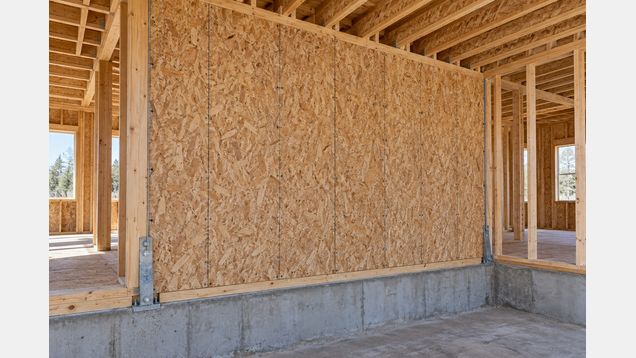

В доме с деревянным каркасом горизонтальную работу перекрытия обеспечивают настил и его крепление к балкам, а вертикальную — предусмотренные стеновые панели и связи. В каменной или бетонной системе путь усилий создают стены, перемычки, армированные пояса и соединения с перекрытиями. Конкретная схема зависит от материалов и не переносится автоматически с одного типа дома на другой.
Материал, расположение и проёмы
Диафрагма жесткости может быть частью железобетонного каркаса, стены из кладки с расчётными связями или деревянной каркасной стены с конструкционными листами. Для каждого решения различаются механизм сопротивления, детали соединений и требования к изготовлению. Название материала не заменяет расчёт всей панели и её закреплений.
Ширина и высота стены, толщина, материал, вертикальная нагрузка и условия закрепления влияют на её работу при горизонтальном усилии. Учитывают положение относительно перекрытий и фундамента, а также соседние проёмы и примыкающие стены. Назначать толщину или длину только по типовой фотографии нельзя.
Окна и двери уменьшают сплошную часть стены и меняют распределение усилий. Узкие простенки, участки над проёмами и соединения между ними рассчитывают как связанные элементы, если именно такова проектная схема. Перенос окна или расширение двери может потребовать изменить перемычку, усиление и крепление панели.
Края проёмов и стыки требуют непрерывной передачи растягивающих и сжимающих усилий. Для этого проектом могут быть предусмотрены анкеры, вертикальные элементы, армирование, обвязки или другие связи. Их вид и шаг зависят от конструкции, поэтому универсальную раскладку крепежа без данных объекта задавать нельзя.
Узлы примыкания к перекрытию и соседним стенам должны позволять передавать усилия между горизонтальными и вертикальными элементами. В каркасном доме проверяют крепление обшивки к стойкам, обвязкам и перекрытию; в каменной системе — связи кладки, пояса и опирание. Случайный контакт без расчётного крепления не обеспечивает совместную работу.
Что проверяют в проекте
Расчётная схема должна включать нагрузки от ветра и другие воздействия, которые относятся к площадке и типу здания. Проектировщик определяет перемещения каркаса, распределение усилий между стенами, прочность панелей и работу их соединений. Для частного дома важно рассматривать здание целиком, включая этажность, кровлю и основание.
Для бетонной стены рассчитывают сечение, армирование, трещиностойкость и заделку вертикальных стержней в фундамент и перекрытия. Для кладки учитывают прочность материала и гибкость простенков, а также связь с поперечными стенами и поясами. Для каркасной панели проверяют несущую работу обшивки, стоек, крепежа и удерживающих анкеров.
Горизонтальная плита или настил должны передавать усилия к вертикальным элементам без разрыва в местах лестниц, шахт и крупных отверстий. В расчёт включают краевые участки, стыки панелей и узлы, где нагрузка меняет направление. Когда участок пола не способен работать как диск, проект предусматривает другой путь передачи усилий.
Проверяют устойчивость стен из плоскости, особенно если они высокие, имеют большие проёмы или удерживают фасад. Конструкция должна быть закреплена перекрытиями и поперечными элементами так, как принято в расчёте. Потеря боковой опоры может привести к опасной деформации даже при достаточной прочности стены в своей плоскости.
Узлы, примыкающие к диафрагме жесткости, должны соответствовать расчётной схеме и передавать заданные усилия. В расчёте учитывают деформации креплений, работу основания и возможное перераспределение нагрузки между панелями. Если податливость соединения влияет на результат, её отражают в модели и рабочих чертежах.
Монтаж, изменения и осмотр
Диафрагма жесткости должна сохранять предусмотренные проектом опоры и связи на всех этапах монтажа. До замыкания перекрытия и установки постоянных креплений стеновым панелям может требоваться временное раскрепление. Его снимают по последовательности проекта производства работ после проверки готовых соединений.
Перед закрытием каркасных стен обшивкой контролируют целостность листов, положение стыков и тип крепежа по рабочим чертежам. Для бетонной стены проверяют размещение арматуры, анкеровку и качество бетона в сопряжениях. Скрытые узлы фотографируют и принимают до отделки, чтобы их состояние можно было подтвердить.
После перепланировки нельзя без оценки убирать стену, прорезать новый проход или снимать обшивку, которая участвует в сопротивлении боковой нагрузке. Сначала определяют, выполняет ли участок несущую функцию, и проверяют допустимую замену или усиление. Для этого нужны планы, данные о материалах и расчёт изменённой схемы.
При осмотре обращают внимание на диагональные трещины, раскрытие стыков, смещение обшивки, ослабленные анкеры и следы влаги. Отдельно отмечают изменения после установки тяжёлого оборудования, замены окон или ремонта кровли. По одному дефекту нельзя определить причину без оценки соседних связей и опор.
Отверстия и дополнительные крепления, затрагивающие диафрагму жесткости, согласуют до выполнения работ. Для проверки специалисту передают размеры проёма, расположение стоек или арматуры, сведения о перекрытии и фундаменте. После изменения узла фактическое решение сопоставляют с расчётом и фиксируют до закрытия отделкой.
