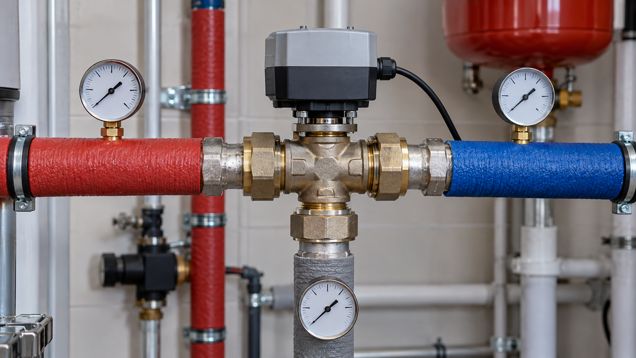

Трехходовой клапан либо смешивает два потока в один, либо направляет один поток по одной из двух ветвей — это зависит от модели и схемы подключения. До выбора реши, нужно ли получить заданную температуру смеси или переключать поток; рабочую схему и привод согласуй с требованиями трехходового клапана.
Определи, что делает клапан
Трехходовой клапан имеет три патрубка и управляемый проход между ними. В режиме смешения два потока входят в устройство, а из общего выхода уходит смесь. В режиме разделения один входящий поток направляется в одну из двух выходных ветвей или распределяется между ними. Подходящий вариант определяют по реальной задаче, а не по внешнему виду корпуса.
Перед покупкой трехходового клапана изучи маркировку портов, стрелки и схему именно выбранной модели. У многих изделий общий порт обозначен AB, а отдельные — A и B, но функции и допустимое направление потока нужно подтверждать паспортом. Клапан для разделения и модель для смешения могут иметь разные внутренние каналы, даже если снаружи выглядят похоже.
Поворотный или седельный механизм, ручная рукоятка, термостатическая головка и электропривод управляют потоком по-разному. Некоторые корпуса допускают смешение и разделение, другие рассчитаны на конкретную функцию или положение. Не считай любой трехпортовый вентиль универсальным и не меняй назначение портов без схемы изготовителя.
Выбери смешение или разделение
При смешении к горячей воде подачи подмешивают более холодную воду обратной линии и получают поток с нужной температурой. Такая схема может питать контур тёплого пола, низкотемпературный отопительный прибор или отдельную зону. Если проект предусматривает защиту котла от слишком холодной обратки, клапан и автоматика должны работать по требованиям котла; одного корпуса для этого недостаточно.
При разделении один поток направляют по одному из путей: например, через отопительный прибор или мимо него по байпасу. Так переключают контур или перераспределяют поток между ветвями в зависимости от режима системы. Реальные выходные расходы зависят от конструкции клапана и сопротивления каждой ветви, поэтому схему проверяют целиком.
Не путай смешение с простым закрытием одной линии. Если задача — поддерживать постоянную температуру или ограничивать расход, может понадобиться регулирующий клапан с приводом и датчиком. Если нужно лишь переключать зону, схема может требовать другого типа клапана и управляющей логики. Назначение автоматики определяет, как клапан должен изменять поток при каждом сигнале.
Рассчитай расход и пропускную способность
Трехходовой клапан подбирают по расчетному расходу через контур, температуре входящих потоков и ожидаемой нагрузке. В отоплении поток связан с тепловой мощностью и разницей температур подачи и обратки. Для нескольких зон учитывай одновременную работу, расходы по ветвям и режим насоса, а не только суммарную площадь здания.
Проверь коэффициент пропускной способности Kv или Kvs и перепад давления на клапане при проектном расходе. Слишком малый клапан может ограничить поток и создать шум, а чрезмерно большой — плохо регулироваться на небольшом ходе. Номинальный диаметр трубы сам по себе не позволяет выбрать подходящий клапан.
Сопоставь сопротивление клапана с сопротивлением остальной ветви и доступным напором насоса. При изменении положения проходное сечение меняется, поэтому расход и температура смеси не всегда меняются линейно. Если устройство большую часть времени работает почти закрытым или полностью открытым, проверь его размер, регулировочную характеристику и условия в контуре.
Согласуй привод и управление
Клапан может регулироваться вручную, встроенным термостатом или отдельным сервоприводом. Привод подбирают по типу соединения, усилию или крутящему моменту, ходу штока либо углу поворота, времени перемещения и способу управления. Проверь, совместимы ли он и контроллер по напряжению, управляющему сигналу и режиму работы.
Автоматический режим обычно связывает положение клапана с показанием датчика температуры или сигналом контроллера. Важно заранее определить, какой поток регулируется, где измеряется температура и в какую сторону должен двигаться привод при росте или снижении сигнала. Уточни и поведение при отключении электричества: положение остановки или возврата зависит от модели и системы.
Не задавай температуру только по числу на панели, не проверив датчик и его положение. Датчик должен измерять именно тот участок потока, который описан в схеме регулирования. Если он установлен на неверной ветви или отдалён от точки смешения без учёта задержки, автоматика может запаздывать, перегревать контур или постоянно менять положение.
Соблюдай схему подключения
Перед монтажом сопоставь обозначения портов с рисунком изготовителя и проверь стрелку направления потока. В схеме смешения два входа ведут к общему выходу; в схеме разделения общий вход питает два выхода. Положение портов и допустимый режим у разных моделей различаются, поэтому универсальную картинку из интернета не используй вместо паспорта.
Место установки зависит от функции, состава контура и выбранного типа клапана. Некоторые модели предназначены для подачи, другие могут ставиться на обратную линию в определённой конфигурации. Оставь доступ к приводу, ручной настройке и обслуживанию; соблюдай допустимые температуру, давление, состав жидкости и рабочую ориентацию корпуса.
Проверь, что байпас не создаёт непредусмотренный короткий путь для воды и что насос работает в диапазоне проектного расхода и напора. Смесительный узел может включать насос, обратные и запорные клапаны, фильтр и датчик, но их состав задаёт проект. Изменение одного элемента способно поменять расходы во всей ветви, поэтому не упрощай схему без пересчёта.
Проверь работу при наладке
Монтажник сверяет модель, назначение портов, привод и схему с проектом. После заполнения и удаления воздуха систему запускают в предусмотренном режиме, проверяют температуру до и после точки смешения или распределение потока по выходам. Измерения выполняют после стабилизации режима подходящими приборами, а не только по краткому изменению температуры труб рукой.
Для проверки автоматики сравни сигнал контроллера, положение привода и фактический поток. Убедись, что на команду изменения температуры клапан движется в нужную сторону и не перекрывает обязательный минимальный поток через котёл или насос. Ограничения минимального расхода и закрытия устанавливаются по требованиям оборудования в схеме, а не по догадке.
Если с трехходовым клапаном температура не меняется ожидаемо, сначала проверь портовую схему, направление потока, наличие горячего и обратного потока, работу датчика и полный ход привода. Причиной может быть воздух, неверная уставка, недостаточная пропускная способность или слабый перепад давления. Не перенастраивай сразу несколько параметров: зафиксируй измерения и меняй режим по процедуре производителя.
Замени клапан с учетом существующей системы
При замене трехходовой клапан сверяют по маркировке, способу управления, назначению каждой линии и рабочим параметрам. Новый корпус с тем же диаметром может иметь другое Kv, иную схему портов, характеристику регулирования или положение привода. Если точная модель снята с производства, сравни её функции и характеристики по технической документации, а не только резьбу и внешний размер.
При изменении насоса, котла, схемы тёплого пола или числа отопительных зон прежняя настройка может перестать подходить. Пересчитай расход и перепад давления, а затем проверь контроллер и датчики вместе с клапаном. Для клапана трехходового действия особенно важны назначение портов, согласование привода и рабочая точка насоса.
Сохрани проектную схему, модель клапана, направление потоков, настройки привода и результаты контрольных измерений. Данные о трехходовом клапане помогут специалисту понять, должен ли он смешивать потоки или переключать их между ветвями. При обслуживании сверяй фактическую систему с этой документацией, особенно после замены исполнительного устройства.
