Манометр показывает давление среды в подключённом участке трубопровода или оборудования. При выборе манометра учитывают рабочий диапазон, свойства воды, тип присоединения и место установки; прибор должен оставаться доступным для считывания и безопасного обслуживания при работе системы.
Что показывает прибор
Манометр отображает давление в точке подключения на шкале или цифровом дисплее. В механической модели чувствительный элемент деформируется под действием давления и через передаточный механизм перемещает стрелку. Электронная модель может выводить значение на экран или передавать сигнал контроллеру, поэтому перед заменой важно выяснить, какая функция нужна системе.
Показание зависит от выбранного типа измерения. В бытовых водяных контурах обычно контролируют избыточное давление относительно атмосферы, а в отдельных задачах нужны абсолютное или дифференциальное значения. При сравнении показаний убеждаются, что приборы используют одну шкалу и одинаковую точку отсчёта.
Давление не равно расходу воды: прибор показывает нагрузку среды на стенки линии, но сам по себе не сообщает, какой объём проходит за единицу времени. Для оценки расхода нужен отдельный расходомер или расчёт по характеристикам системы. Изменение давления можно использовать как признак работы насоса, засорения фильтра или утечки, но причину уточняют дополнительной проверкой.
Выбор диапазона и исполнения
Диапазон манометра выбирают по нормальному рабочему давлению, возможным пиковым значениям и режиму изменения нагрузки. Стрелке должен оставаться запас хода, чтобы кратковременный скачок не вывел чувствительный элемент за пределы шкалы. При частых пульсациях, ударах или вибрации учитывают специальные исполнения и требования изготовителя.
Прибор для водяного контура выбирают с деталями, совместимыми с температурой, составом и чистотой среды. Важны материал измерительной части, уплотнения, корпус, окно и способ защиты от влаги. Для горячей воды, химически активных примесей или питьевого контура проверяют пригодность конкретной модели, а не только материал наружного корпуса.
Механические приборы различаются конструкцией чувствительного элемента и способом отображения. Жидкостное заполнение корпуса может уменьшать влияние вибрации стрелки на некоторых моделях, но не отменяет ограничения по температуре и давлению. Если нужно передавать показания в автоматику, выбирают модель с требуемым электрическим выходом и проверяют её совместимость с входом контроллера.
При подборе сверяют резьбу, диаметр и расположение штуцера, ориентацию циферблата и доступный размер корпуса. Совпадение номинального диаметра резьбы не гарантирует совпадения её стандарта или типа уплотнения. Если требуется частое обслуживание, в узле предусматривают доступ к запорному элементу и возможность безопасно снять прибор.
Подготовка точки измерения
Точку выбирают там, где давление представляет интерес для задачи: на всасывании или напоре насоса, возле фильтра, в отопительном контуре либо у оборудования. Манометр показывает местное давление, поэтому результат после насоса может отличаться от значения на другом конце линии. Для оценки перепада между двумя участками нужны соответствующая схема подключения и измерительное исполнение.
Место должно быть доступным для чтения и защищённым от ударов, сильной вибрации и резкого нагрева. Циферблат ориентируют так, чтобы стрелку было видно без наклона, который мешает точно определить деление. Прибор не размещают в точке, где он случайно станет опорой для труб или будет испытывать нагрузку от перекоса резьбового узла.
Если в системе есть колебания давления, непрерывное быстрое движение стрелки затрудняет чтение и ускоряет износ механизма. Для конкретной модели могут предусматриваться демпфирующее устройство, ограничитель потока, заполненный корпус или гибкий отвод от источника вибрации. Их ставят только с учётом конструкции и не используют как способ скрыть опасный скачок давления.
На горячем контуре температуру у чувствительной части снижают только предусмотренным для этого способом. В некоторых системах применяют охлаждающую петлю или отвод, однако тип детали и её заполнение зависят от среды и монтажной схемы. Не следует подключать прибор к горячему участку напрямую, если его паспортная температура ниже температуры среды.
Монтаж и герметизация
Перед установкой участок отключают, изолируют и сбрасывают давление. Работы начинают только после проверки, что в линии нет остаточного давления и горячей среды. Прибор не устанавливают в работающую систему через разъём под давлением и не используют корпус для подтягивания или выравнивания труб.

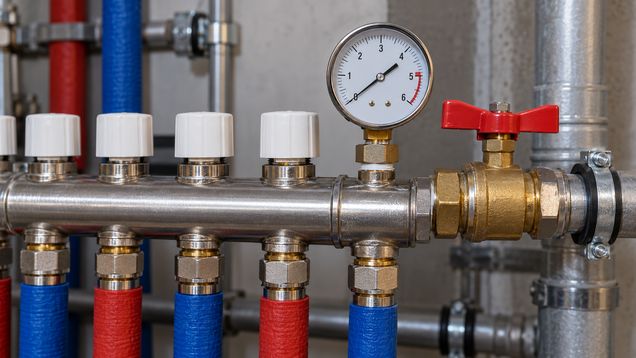

В узле с манометром штуцер подключают к предусмотренному отводу через подходящую резьбу и уплотнение, затягивая соединение за монтажные грани. Уплотнительная лента или паста не должны попасть во входной канал. Избыточное усилие может сорвать резьбу, повредить корпус или сместить циферблат, поэтому соблюдают требования производителя и соединительной системы.
Запорный кран перед измерительным прибором облегчает проверку и замену, если он предусмотрен проектом. В рабочем положении его оставляют открытым, иначе шкала будет показывать давление изолированного участка, а не всей линии. При обслуживании прибор снимают только после закрытия крана и безопасного сброса давления между арматурой и корпусом.
Трубопровод и опоры не должны передавать на штуцер кручение или боковое усилие. Если после затяжки циферблат смотрит в неудобную сторону, положение узла меняют допустимым способом, а не ослабляют герметичное соединение. После монтажа проверяют, что корпус не касается горячих деталей, кабелей, движущихся механизмов и проходов людей.
Проверка показаний
После запуска системы проверяют соединение на утечки и наблюдают за стрелкой при устойчивом режиме. Сравнивают показание с ожидаемым для данного участка значением, учитывая состояние насоса, фильтра, арматуры и потребителей. Резкое отклонение сначала перепроверяют другим прибором или контрольной точкой, прежде чем регулировать оборудование.
Единицы измерения и назначение точки указывают на циферблате или рядом с прибором, чтобы не сравнивать значения разных контуров как одно и то же. При повторных проверках сохраняют одинаковый режим работы насоса, положение клапанов и условия потребления. Погрешность самого прибора учитывают при оценке небольших различий.
Если стрелка не возвращается к исходному положению после сброса давления, дрожит без видимой причины, запаздывает или упирается в край шкалы, прибор проверяют. Возможные причины включают повреждение механизма, засорение канала, вибрацию, неверный диапазон или сохраняющееся давление в линии. До выяснения причины не используют сомнительное значение для настройки защитной автоматики.
Обслуживание и замена
Периодичность осмотра определяют по условиям эксплуатации и требованиям проекта. Проверяют герметичность соединения, читаемость шкалы, состояние корпуса и окна, отсутствие коррозии, запотевания и повреждения штуцера. Для ответственных систем контрольное сравнение или калибровку выполняют по установленной процедуре.
Манометры различаются шкалой, точностью, диапазоном и исполнением присоединения, поэтому замену подбирают по маркировке и характеристикам системы. Прибор с другой шкалой может показать давление, но затруднить чтение или потребовать перенастройки автоматики. Переходник не должен уменьшать герметичность и прочность узла, а новое исполнение проверяют по рабочей температуре и среде.
До возврата в работу убеждаются, что манометр показывает давление именно нужного участка, стрелка перемещается в пределах шкалы, а штуцер и уплотнение не пропускают воду. Запорную арматуру возвращают в предусмотренное рабочее положение и повторно проверяют чтение при работающей системе. Прибор с повреждённым стеклом, деформированным корпусом или нестабильной стрелкой заменяют до штатной эксплуатации.
