Гибкие связи удерживают облицовочный слой у несущей стены и передают предусмотренные боковые усилия, допуская относительные перемещения. Для гибких связей до начала кладки выбирают тип, анкеровку и схему размещения с учётом материала стен, утеплителя и полости; затем ставят их по проекту, не перекрывая дренаж и не создавая мостики из раствора.
Что удерживают связи
Гибкие связи соединяют облицовочный слой с внутренней стеной или каркасом здания. В многослойной кладке они удерживают наружный слой от смещения поперёк стены, например под действием ветра. При этом их конструкция может допускать ограниченное перемещение вдоль стены, если оба слоя меняют размеры неодинаково.
Работа гибких связей отличается от опирания облицовки. Обычная стеновая связь передаёт боковое усилие, но не должна сама нести вес всей наружной кладки. Вертикальную нагрузку передают на фундамент, полку, кронштейн или другую рассчитанную опору; места таких опор показывают в проекте отдельно.
Название «гибкая связь» используют для разных изделий: проволочных анкеров в кладке, стержней с гильзой, винтовых креплений и элементов фасадных систем. Их нельзя выбирать только по длине или похожему виду. Для каждого решения важны материал основания, назначение, коррозионная стойкость и способ установки.
Наружная кладка, каменная облицовка на каркасе и навесные панели требуют разных систем. Тонкую облицовочную плитку удерживают по правилам её производителя, а тяжёлые панели опирают на рассчитанные кронштейны и направляющие. Стандартная связь для полой кладки не заменяет фасадный несущий узел.
Как выбрать тип и основание
До выбора крепежа определяют, из чего состоят оба слоя: кирпич, бетонный блок, монолитная стена, деревянные стойки или металлический каркас. Уточняют толщину полости, наличие теплоизоляции, тип облицовки и направление расчётных усилий. Схему задаёт проектировщик с учётом ветровой нагрузки, высоты фасада и условий эксплуатации.
Для новой кладки важны форма связи и глубина её заделки в каждый слой. Для существующей стены добавляются тип анкера, материал основания и фактическое состояние шва или бетона. Крепление в штукатурку, теплоизоляцию или слабый поверхностный слой не считают надёжным, если система прямо не предусматривает такой монтаж.
Материал изделия выбирают по влажности полости, воздействию солей и совместимости с кладкой. В зоне, где может образовываться конденсат или попадать вода, проект определяет требуемую коррозионную стойкость. Смешивать неподходящие металлы в одном узле нельзя без проверки совместимости.
Теплопроводность крепежа тоже учитывают. Металлическая связь может стать местным мостиком холода — участком, через который тепло проходит легче, чем через утеплитель. Для стены с повышенными требованиями к тепловой защите используют предусмотренные проектом изделия и не добавляют лишние стальные детали.
Где располагать крепления
На фасадном чертеже задают число и расположение связей в обычной зоне стены, у краёв, углов и проёмов. Отдельные узлы нужны возле деформационных швов и верха свободно стоящих участков. Расстояние между креплениями зависит от системы, материала и нагрузок; универсальную сетку нельзя переносить с другого здания.
К гибким связям предъявляют требования по сопротивлению вырыву и продавливанию наружного слоя. Проверяют и опорный материал: полнотелый кирпич, пустотелый блок и бетон удерживают крепёж по-разному. Если расчёт требует испытания анкеров на площадке, его проводят на фактическом основании до массового монтажа.
Вокруг окон и дверей связи размещают по проектному узлу, не приближая их произвольно к краю проёма. Крепления не должны пересекаться с отливами, оконной рамой, противопожарной рассечкой или стыком облицовки. После изменения размера проёма схему фасадных связей проверяют заново.
В многослойной стене соединение проходит через полость и утеплитель. Его длина должна обеспечивать установленную проектом заделку в оба слоя, но не мешать отводу воды или деформации конструкции. Для удержания утеплителя применяют совместимые фиксаторы, если они предусмотрены изготовителем.
Монтаж в кладку

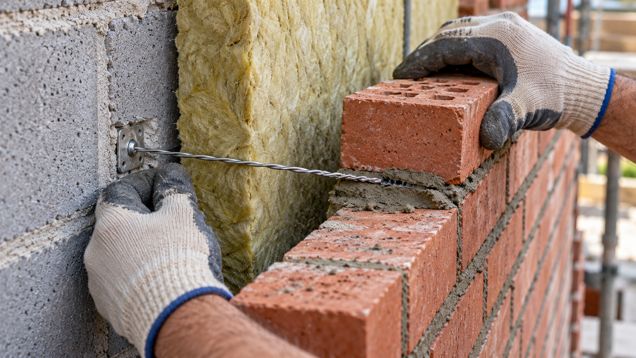

Гибкие связи устанавливают одновременно с возведением кладки, если изделие рассчитано на заделку в растворный шов. Перед началом размечают ряды и положения креплений по фасадному плану. Связь должна войти в свежий раствор на заданную глубину, а не просто лежать на поверхности шва.
Положение и ориентацию детали задают по её монтажной схеме. Если предусмотрен капельник — выступ, который разрывает путь воды по металлу, — его располагают в полости в указанном месте и не разворачивают вверх. Связь не наклоняют внутрь так, чтобы дождевая вода могла стекать к несущей стене.
Раствор не должен образовывать мост между наружным и внутренним слоями. Излишки, упавшие на связи или утеплитель, удаляют, пока они не затвердели; сквозное заполнение полости ухудшает теплоизоляцию и может переносить влагу. Кладку ведут так, чтобы крепления оставались видны для осмотра до закрытия полости.
Если связи устанавливаются в готовую стену, сверление и очистку отверстия выполняют по инструкции выбранного анкера. Глубину, диаметр и способ закрепления берут из проекта или документации изготовителя, а не подбирают на глаз. Повреждённый шов или пустотелую кладку сначала оценивают и только затем выбирают подходящую систему.
Крепление к каркасу и существующей стене
Для каркасного здания связь должна крепиться к несущей стойке или специально предусмотренной закладной детали. Обшивка и утеплитель не заменяют конструктивное основание, если испытанная система не подтверждает их работу. Расположение стоек сверяют с фасадной раскладкой до монтажа обрешётки и облицовки.
Анкер для старой стены выбирают после проверки основания. Для рыхлой кладки, пустотелого блока и монолитного бетона могут потребоваться разные изделия и методы закрепления. Если материал стены неизвестен или разрушен, крепление по одному внешнему осмотру не назначают.
Навесную облицовку сначала проектируют как систему: собственный вес опирается на несущие кронштейны, а связи и направляющие воспринимают предусмотренные усилия. Отверстия в фасадной стене герметизируют совместимо с гидроизоляцией и утеплением. Монтажный узел не должен направлять воду внутрь стены или нарушать противопожарные барьеры полости.
Крепёж к деревянным или тонкостенным металлическим стойкам устанавливают в точку, указанную проектом. При этом проверяют не только вырыв анкера, но и прочность самой стойки или закладной детали. Удлинение связи, перенос крепежа либо замена анкера требуют согласования, потому что меняют рычаг и усилие в узле.
Вода, движение и долговечность
Наружная и внутренняя части стены могут по-разному нагреваться, увлажняться и менять размеры. Связь удерживает слои от опасного бокового смещения, но её геометрия должна допускать проектное движение. Жёстко замоноличенная деталь в месте, где нужен скользящий узел, может вызвать трещины или деформацию облицовки.
В полости сохраняют предусмотренный путь отвода воды наружу. Связи устанавливают горизонтально или с направлением, указанным системой; растворные наплывы и утеплитель не должны соединять оба слоя сплошным мостом. У проёмов и отливов проверяют, что вода выходит на фасад, а не попадает на внутреннюю поверхность стены.
Срок службы зависит от материала крепежа, качества покрытия, влажности полости и контакта с раствором. Перед закрытием проверяют отсутствие повреждений и коррозии, а также совместимость металлов и строительных смесей. При агрессивной среде проектировщик выбирает подходящее изделие, а не опирается на общий совет о «нержавейке».
Проверка перед закрытием фасада
Гибкие связи до облицовки проверяют по типу, числу, расположению, ориентации и фактической заделке. Сверяют крепления у углов, проёмов и деформационных швов с проектом. Недостающие или смещённые детали исправляют до закрытия полости.
Осматривают, не накопился ли раствор на связях, утеплителе, отливах и дренажных выходах. Проверяют, что связи не прокалывают гидроизоляцию в неразрешённых местах и не мешают противопожарным барьерам. Фото скрытой полости сохраняют вместе с исполнительной схемой.
При монтаже фасада с гибкими связями облицовку закрывают после приёмки креплений и отвода воды. В записи фиксируют тип изделия, основание, согласованные отступления и результаты испытаний, если они требовались проектом. Если стена отличается от чертежа, дальнейший монтаж приостанавливают до уточнения узла.
