Чиллер охлаждает воду или водно-гликолевый теплоноситель и передаёт холод по трубопроводам к фанкойлам либо вентиляционным установкам. В доме он может обслуживать несколько зон, но требует расчёта охлаждающей нагрузки, гидравлического контура, электропитания и места для отвода тепла наружу.
Как охлаждается жидкость
Чиллер отбирает тепло у циркулирующей жидкости в испарителе, после чего насос направляет её к внутренним теплообменникам. В фанкойле холодный поток снижает температуру воздуха в комнате, а нагретая жидкость возвращается к холодильной машине. Сам агрегат не распределяет прохладный воздух по дому без трубопроводов и конечных приборов.
В типовой парокомпрессионной установке хладагент испаряется, забирая тепло из водяного контура. Компрессор повышает давление и температуру пара, а конденсатор передаёт тепло наружному воздуху или отдельному водяному контуру. Затем расширительное устройство снижает давление хладагента, и цикл повторяется.
В испарителе и конденсаторе жидкость здания и хладагент обмениваются теплом через стенки теплообменника, не смешиваясь. Это два разных контура с собственными трубами, насосами и требованиями к обслуживанию. Схема соединений зависит от модели и должна совпадать с монтажными документами производителя.
Охлаждение помещений обычно обеспечивают фанкойлы или секции охлаждения в вентиляционной установке. Фанкойл пропускает воздух через теплообменник с холодной жидкостью, а вентилятор подаёт его в помещение. Выбор приборов зависит от планировки, требуемого комфорта, шума и режима вентиляции.
Воздушное или водяное охлаждение конденсатора
В воздушном варианте конденсатор отдаёт тепло наружному воздуху с помощью вентиляторов. Для оборудования нужны свободный приток и выброс воздуха, доступ для чистки теплообменника и место, где шум не будет мешать жильцам. Установка в замкнутом помещении может ухудшить отвод тепла и снизить доступную мощность.
В водяной схеме тепло уносится отдельным контуром к градирне, сухому охладителю или иному предусмотренному оборудованию. Такая система включает дополнительные насосы, теплообменники и контроль качества воды. Её проектируют как целый комплекс, а не только как подключение одного агрегата.
Для частного дома сравнивают площадь участка, доступ к наружному воздуху, требования к шуму, водоснабжению и обслуживанию. Воздушная система часто проще по составу, а водяная требует дополнительного оборудования и места. Ни один вариант нельзя выбрать без расчёта нагрузок и оценки условий монтажа.

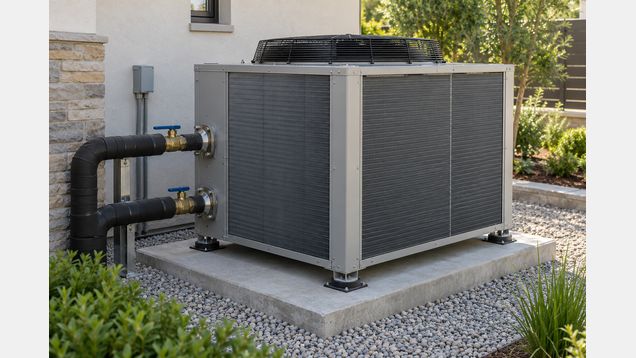

Оборудование размещают так, чтобы горячий выброс не возвращался на вход конденсатора и не нагревал окна или воздухозабор. Учитывают вибрацию, отвод дождевой воды, прочность основания и доступ к сервисным панелям. Расстояния и требования к площадке проверяют по инструкции конкретной модели.
Подбор мощности и гидравлической схемы
Чиллер выбирают по расчётной холодопроизводительности, которая зависит от теплопритоков в доме и режима работы системы. В расчёте учитывают площадь и ориентацию окон, ограждающие конструкции, вентиляцию, людей, освещение и бытовое оборудование. Площадь дома сама по себе не даёт достаточных данных для выбора мощности.
Подключённые зоны могут работать не одновременно и требовать разной температуры. Автоматика согласует работу компрессора, насосов и клапанов с фактическим запросом от фанкойлов. При проектировании проверяют диапазон регулирования и минимальный расход жидкости через теплообменник.
Расход теплоносителя и потери давления определяют по мощности, температурному режиму, длине и диаметру труб, а также сопротивлению арматуры и теплообменников. По этим данным подбирают насос и балансируют ветви. Недостаточный поток ухудшает теплообмен, а чрезмерный увеличивает затраты электроэнергии и может создавать шум.
В замкнутом водяном контуре предусматривают циркуляционные насосы, расширительный бак, запорную и балансировочную арматуру, фильтр и воздухоотводчики. Состав зависит от схемы и требований изготовителя. Узлы размещают так, чтобы можно было изолировать оборудование, очистить фильтры и удалить воздух.
Если трубы или агрегат могут оказаться при отрицательной температуре, проектировщик предусматривает защиту от замерзания. Это может включать теплоизоляцию, поддержание циркуляции, дренирование или совместимый незамерзающий теплоноситель, если он разрешён изготовителем. Концентрацию и материалы выбирают по инструкции, поскольку состав жидкости влияет на вязкость и теплообмен.
При выборе проверяют также электрическую мощность, пусковые токи, защиту линий и совместимость с системой управления дома. Оборудование с большей паспортной мощностью не обязательно лучше: при несоответствии нагрузке ухудшается регулирование и возрастает стоимость эксплуатации. Подбор подтверждают теплотехническим и гидравлическим расчётом.
Трубопроводы и внутренние приборы
Холодные трубы изолируют материалом, который ограничивает теплоприток и защищает поверхность от конденсата. Стыки изоляции делают непрерывными, включая участки арматуры и проходы через стены. Влажная изоляция теряет эффективность, а капли воды могут повредить отделку и конструкции.
Теплообменник фанкойла охлаждает воздух ниже точки росы, поэтому образующийся конденсат собирают в поддоне и отводят в дренаж. Для дренажной линии предусматривают уклон, доступ для очистки и защиту от запахов по проектной схеме. Проверку слива выполняют до закрытия потолка или декоративной панели.
В разных комнатах устанавливают приборы с подходящей мощностью и уровнем шума. Управляющие клапаны должны открывать поток при запросе охлаждения и закрывать его при достижении заданных условий. Расположение термостатов выбирают так, чтобы на показания не влияли солнце, сквозняк или поток от самого прибора.
Трассы прокладывают с учётом обслуживания, крепления труб, теплового расширения и защиты от механических повреждений. Проходы через перекрытия и стены герметизируют подходящими материалами, не пережимая изоляцию. Схему трубопроводов сохраняют для будущего ремонта и поиска запорной арматуры.
Монтаж, запуск и обслуживание
Чиллер устанавливают после проверки основания, электропитания, слива конденсата, вентиляционных зазоров и доступа для обслуживания. Гидравлический контур промывают и заполняют жидкостью, подходящей для оборудования. Порядок промывки, удаления воздуха и первичной настройки определяет проект и документация изготовителя.
При пусконаладке проверяют направления потоков, работу насосов и клапанов, показания датчиков, защитные блокировки и температуру на подаче и возврате. Затем балансируют контур и проверяют охлаждение в помещениях при предусмотренном режиме. Неисправность одного прибора может быть связана с воздухом, загрязнённым фильтром, закрытым клапаном или ошибкой настройки, а не только с производительностью машины.
Регламент обслуживания включает осмотр теплообменников, очистку фильтров, проверку насосов, автоматики и теплоизоляции. Для водяного конденсаторного контура дополнительно контролируют качество воды и состояние оборудования отвода тепла. Работы с холодильным контуром и хладагентом поручают специалистам с подходящим оборудованием.
Перед наступлением холодного сезона проверяют защиту внешних участков от замерзания и отключают или переводят охлаждение в режим, указанный изготовителем. Длительная остановка, консервация и повторный запуск выполняются по инструкции конкретной модели. Самостоятельно менять настройки защитных устройств или выпускать хладагент нельзя.
Для диагностики фиксируют коды ошибок, температуру подачи и возврата, состояние фильтров и давление в водяном контуре. Если агрегат часто останавливается, шумит или не обеспечивает охлаждение, проверяют системные причины до замены оборудования. Мастеру передают модель, журнал ошибок и данные о выполненном обслуживании.
