Пустотные плиты перекрытия укладывают на подготовленные несущие опоры, а стыки между элементами заполняют по проекту. Для пустотных плит перекрытия до подъёма проверяют маркировку, направление укладки, состояние опор и монтажную схему; отверстия и дополнительные нагрузки согласуют с проектировщиком и производителем.
Как работают сборные плиты
Пустотные плиты перекрытия — заводские железобетонные элементы с продольными полостями. Они перекрывают пролёт между несущими стенами, балками или ригелями и передают нагрузку на эти опоры. Полости уменьшают собственный вес элемента по сравнению со сплошной плитой той же внешней высоты, но не делают плиту пригодной для произвольной резки.
Для пустотных плит перекрытия проект задаёт направление укладки, типоразмеры, опорные участки и работу стыков. Плиты одного внешнего размера могут различаться армированием, допустимой нагрузкой и местами подъёма. Поэтому подбор ведут по рабочим чертежам и маркировке изделия, а не только по длине помещения.
Нагрузка проходит от настила к опорам, затем к стенам, балкам и фундаменту. В расчёт входят собственный вес, слои пола, перегородки, оборудование и эксплуатационная нагрузка. Если часть стены или стойка ставится непосредственно на плиту, такое расположение должно быть учтено в проекте перекрытия.
Во многих изделиях применяют предварительное напряжение: стальные канаты натягивают при изготовлении, чтобы плита воспринимала расчётные усилия. Их расположение нельзя определять по видимым торцам или предполагать одинаковым у разных изделий. Резы, отверстия и выемки согласуют с проектировщиком и изготовителем, поскольку повреждение арматуры может снизить несущую способность.
Что проверить до доставки
Монтажная документация должна связывать каждую плиту с её местом на плане. В ней указывают направление укладки, опоры, соединения, отверстия, анкеровку и необходимость бетонной стяжки или верхнего слоя. Для нестандартных мест — лестничного проёма, балкона или консоли — нужны отдельные узлы.
К пустотным плитам перекрытия предъявляют требования по маркировке, подъёму и опиранию, поэтому данные изделия сверяют с проектом и сопроводительными документами. Проверяют длину, ширину, толщину, массу и состояние торцов. Трещины, сколы в зоне опирания, оголённая или повреждённая арматура требуют оценки до подъёма; дефект не скрывают до решения изготовителя или проектировщика.
До доставки проверяют подъезд для транспорта и работу крана, доступ к местам укладки и порядок подачи элементов. Массу изделия и допустимую схему строповки берут из документации производителя. На площадке заранее назначают место разгрузки, чтобы плиты не пришлось перемещать повторно через неготовые опоры.
При временном хранении плиты поддерживают и разделяют прокладками в местах, указанных изготовителем. Нельзя ставить прокладки произвольно у края или укладывать пачки на неподготовленный грунт. Поверхности защищают от ударов и загрязнения, а схему складирования сверяют с допустимой для площадки нагрузкой.
Подготовка несущих опор
До монтажа проверяют отметки и горизонтальность опорных площадок, расстояние между стенами или балками и состояние кладки либо бетона. Опорный участок должен иметь достаточную прочность и ширину для проектной передачи усилий. Неровности, рыхлый раствор, незавершённая кладка и смещённые закладные детали устраняют до подъёма плит.
Длину опирания назначают проектом для конкретного элемента, материала стены и расчётной схемы. Единого значения для всех плит и типов оснований нет. Недостаточная опорная зона может привести к местному разрушению стены или смещению элемента, а избыточное заведение плиты внутрь конструкции способно нарушить узел фасада или примыкания.
Растворная постель, прокладки или опорные полосы применяются только там и так, как указано в узле. Они должны создавать предусмотренный контакт, не качаться и не перекрывать путь отвода влаги. Мягкие обрезки, кирпичный бой и случайные клинья не заменяют ровную опору.
Если кладка ещё не набрала требуемую проектом прочность, нельзя считать её готовой к монтажной нагрузке. При необходимости проект предусматривает временные стойки и распределительные балки. Их положение и снятие задают в плане работ, поскольку нагрузка от крана и нескольких уложенных элементов отличается от штатной работы готового перекрытия.
Подъём и укладка элементов

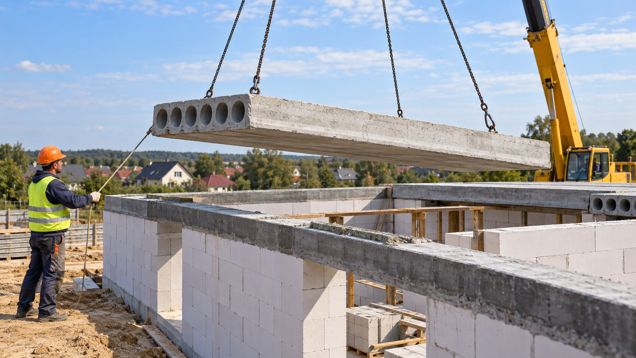

Пустотные плиты перекрытия поднимают только за предусмотренные изготовителем точки и способом из монтажного плана. До подъёма проверяют кран, захваты, стропы и связь между машинистом и стропальщиком. Люди не должны находиться под подвешенным изделием или пытаться направлять его руками с опасного положения.
Каждую плиту подают в указанной последовательности и укладывают на обе подготовленные опоры без удара. После освобождения строп проверяют контакт по длине опирания, отметку и положение относительно соседних элементов. Если плита села с перекосом или не совпала с разметкой, монтаж останавливают и сверяют фактические размеры с чертежом.
Плиты выравнивают способом, разрешённым производителем, пока их положение можно безопасно скорректировать. Нельзя сдвигать уже установленный элемент рывком крана или подкладывать случайные предметы под нагруженную плиту. Временные связи и распорки ставят, если они требуются для устойчивости на стадии монтажа.
Персонал, кран и временные опоры работают по единому плану. Пока настил не объединён проектными стыками и связями, он может не обладать жёсткостью готового перекрытия. На него не складируют кирпич, блоки, раствор и другие материалы кучами без проверки строительных нагрузок.
Заполнение стыков и устройство настила
После укладки очищают продольные стыки от мусора и проверяют зазоры по проекту. Продольные швы заполняют предусмотренным раствором или мелкозернистым бетоном. Стык должен быть заполнен по всей заданной глубине и уплотнён способом, указанным в документации.
Замоноличивание связывает соседние элементы и помогает передавать усилия между ними, если это предусмотрено расчётной схемой. Арматуру стыков и анкеровку устанавливают по чертежам. Нельзя считать, что один только слой стяжки автоматически превращает отдельные плиты в сплошной диск.
Если предусмотрен монолитный верхний слой, поверхность готовят по проекту: удаляют рыхлые частицы, раскладывают арматуру и обеспечивают защитный слой. Толщина, состав бетона, положение сетки и места рабочих швов не выбираются на площадке по привычке. Бетон укладывают, уплотняют и выдерживают по технологическому регламенту.
Верхнее покрытие не всегда входит в работу плиты как несущий слой. Это зависит от расчёта и связи сборных элементов с бетоном. До подтверждения проектной прочности нового слоя временные нагрузки и снятие стоек выполняют с учётом требований проекта и производителя.
Отверстия, лестницы и коммуникации
Пустоты внутри элементов не означают, что в любом месте можно пробить отверстие. Полости и арматура расположены по схеме изделия, а усиленные зоны могут находиться возле опор или стыков. Проёмы под лестницу, дымоход, канализацию и вентиляцию заранее показывают на чертежах перекрытия.
Отверстия и выемки выполняют только в согласованных местах и способом, который сохраняет арматуру и опорные участки. При изменении трассы инженер проверяет плиту и выпускает решение по новому проёму или усилению. Самостоятельная резка ребра, торца или предварительно напряжённого каната может привести к потере несущей способности.
Анкеры перегородок, подвесы потолка и оборудование крепят по разрешённым схемам. Перед сверлением выясняют расположение каналов и арматуры по исполнительной документации или данным производителя. Тяжёлую перегородку нельзя переносить на новое место без проверки нагрузки и направления пролёта плит.
Приёмка до закрытия перекрытия
При монтаже пустотные плиты перекрытия принимают поштучно: сверяют тип и маркировку, положение, опирание и отсутствие новых повреждений. Проверяют, что плиты лежат на проектных участках обеих опор, а стыки, анкеры и временные связи выполнены по чертежам. Отклонения отмечают до устройства пола и потолка.
До закрытия узлов фотографируют опорные концы, стыки, арматуру и места предусмотренных отверстий. Проверяют, что в каналах не осталось мусора и воды, а внешние зоны перекрытия защищены от попадания осадков. Скрытые замечания передают проектировщику или техническому надзору и устраняют по согласованному решению.
Работы с пустотными плитами перекрытия завершают после проверки стыков и передачи нагрузки на постоянные опоры по принятой схеме. В журнале фиксируют фактически установленные изделия, отклонения, замоноличивание и готовность к следующему этапу. Отделку начинают после выполнения требований к бетону, связям и временным опорам.
