Глубинный вибратор уплотняет свежую бетонную смесь изнутри, передавая колебания от погружной головки в объем заливки. Для глубинного вибратора выбирают диаметр рабочей части и режим по шагу арматуры, густоте смеси, размерам опалубки и проекту; правильное погружение помогает заполнить промежутки без перемещения бетона по форме.
Назначение и устройство
Глубинный вибратор используют для уплотнения свежего бетона внутри опалубки, а не только для обработки его поверхности. Погружная головка передает смеси быстрые колебания, временно снижая внутреннее трение между частицами и помогая бетону заполнить доступные полости вокруг арматуры и закладных деталей. Воздух выходит из массы, смесь оседает и плотнее прилегает к форме. Такой способ применяют в стенах, колоннах, фундаментах и других конструкциях, если он предусмотрен технологией бетонирования.

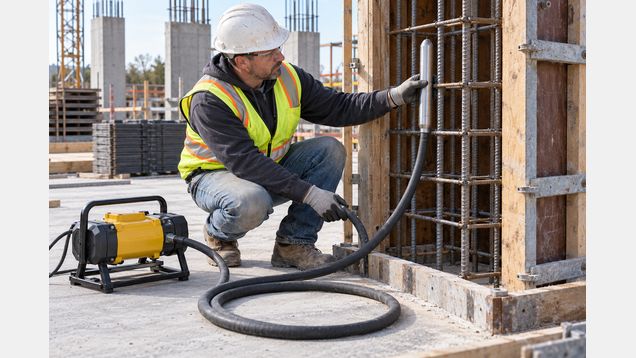

Комплект глубинного вибратора обычно включает привод, гибкий вал и вибрационную головку; у некоторых моделей двигатель соединен с головкой иначе. По типу привода оборудование бывает электрическим, пневматическим или бензиновым, а рабочие части различаются диаметром, длиной и характеристиками колебаний. Компоненты должны быть совместимы между собой и рассчитаны на условия площадки. Перед сборкой сверьте маркировку и руководство, чтобы не соединить неподходящие вал, головку и привод.
Выбор размера и типа привода
Диаметр головки выбирают с учетом расстояния между стержнями, размера заполнителя, формы конструкции и возможности опускать инструмент без зацепов. Слишком крупная часть может не пройти в густую арматуру, а слишком маленькая может требовать более частых точек обработки. Уточняйте в паспорте радиус действия и режим оборудования, а шаг погружений определяйте по этому диапазону и рабочей смеси. Не используйте один и тот же режим автоматически для тонкой стены и массивного фундамента.
Проверьте, хватает ли длины вала для глубины заливки и расположения рабочих точек. На небольшом участке важны маневренность и доступ к арматурному каркасу, а при большой непрерывной заливке — запас оборудования и возможность быстро перемещать инструмент между точками. Для электрической модели заранее организуют безопасное питание и защиту кабеля, пневматической требуется подходящий источник воздуха, бензиновой — вентиляция и безопасная заправка. Выбирайте тип привода по условиям участка и инструкции изготовителя.
Подготовка к бетонированию
До подачи смеси проверяют размеры и жесткость опалубки, крепления, распорки, арматуру, защитный слой и положение закладных деталей. Убедитесь, что в конструкции предусмотрены точки доступа для головки и она сможет пройти между стержнями без опасного усилия. Рабочие места и маршруты кабеля или вала освобождают от препятствий, а переходы через арматуру организуют безопасно. Перед работой согласуйте порядок укладки бетона и уплотнения, чтобы не оставлять участки без обработки.
Смесь подают равномерно, не сбрасывая ее в одну точку с последующим перемещением вибратором по опалубке. Слишком высокая куча свежего бетона может перегружать форму и затруднить равномерное уплотнение. Толщину укладываемых слоев и последовательность заливки определяют проект, свойства смеси и геометрия конструкции. Если бетон начал схватываться или перестал нормально заполнять пространство вокруг стержней, остановитесь и уточните допустимый порядок продолжения.
Перед включением осмотрите корпус привода, выключатель, вилку или шланг, гибкий вал, соединения и головку. Проверьте, нет ли трещин, поврежденной изоляции, утечек, ослабленных соединений или заметного износа. Для электрических моделей применяйте защиту и подключение, требуемые инструкцией и условиями влажной площадки. Не включайте оборудование, если кабель лежит в воде, разъем поврежден или защитный кожух не установлен.
Техника погружения
Глубинный вибратор вводят в бетон в последовательных точках, выдерживая расстояние, которое обеспечивает перекрытие зон его действия. Погружение обычно выполняют вертикально и без касания арматуры, опалубки и закладных деталей с силой; если головка застревает, ее нельзя выдергивать рывком. Извлекайте ее плавно, чтобы оставшийся канал заполнился смесью. Вибрируйте смесь равномерно по площади и глубине, следуя технологическому регламенту и характеристикам оборудования. Не используйте инструмент, чтобы толкать бетон вдоль формы или исправлять неправильную подачу.
Рабочую часть опускают достаточно глубоко, чтобы обработать уложенный слой и при предусмотренной технологии связать его со свежим предыдущим слоем. Время воздействия зависит от смеси, оборудования и условий заливки, поэтому фиксированное число секунд для каждого объекта задавать нельзя. Наблюдайте за выходом крупных воздушных пузырей, оседанием смеси и заполнением углов, но не заменяйте этим проектный контроль. Если вокруг головки начинает отделяться раствор или крупный заполнитель, измените прием работы и сообщите ответственному лицу.
Погружения выполняют по заранее продуманной сетке, постепенно перемещаясь от одной зоны к другой и не пропуская участки у краев и вокруг арматуры. Глубинным вибратором не разравнивают бетон горизонтально: такое перемещение может разделить смесь на раствор и крупный заполнитель. Не прижимайте головку к стержням, соединениям опалубки или закладным деталям. Если доступ ограничен, сначала измените порядок подачи или выберите подходящую головку, а не проталкивайте ее силой.
Как оценивать ход уплотнения
Поверхность вокруг рабочей части постепенно становится более ровной, а крупные пузырьки воздуха выходят реже. Это рабочие признаки, но они не подтверждают сами по себе качество всей конструкции или проектную прочность бетона. Недостаточное уплотнение может оставить раковины и пустоты; чрезмерное воздействие на некоторые смеси способно вызвать расслоение. При необычном поведении смеси приостановите обработку и проверьте дозировку, консистенцию, укладку и выбранный режим.
В углах, узких участках и плотном армировании особенно важно обеспечить доступ к каждой зоне, не повреждая каркас и опалубку. Если головка не проходит, применяют предусмотренный проектом порядок бетонирования, меньший инструмент или иной способ уплотнения. Не подгибайте стержни и не снимайте распорки ради свободного прохода. Изменения в арматуре, форме или смеси согласуют с ответственным специалистом до продолжения работ.
Безопасность при работе
Оператору нужны защитные очки, перчатки, каска, обувь с нескользящей подошвой и средства защиты слуха по условиям площадки. Свежий цементный раствор может раздражать и повреждать кожу, поэтому не допускайте длительного контакта смеси с открытыми руками и промокшей одеждой. При попадании бетона на кожу или в глаза действуйте по инструкции охраны труда и промойте пораженное место. В зоне работы не должны находиться люди, которых может задеть вал, кабель или перемещаемая арматура.
Работайте устойчиво, держите вал без резких перегибов и не переносите работающий привод за кабель или гибкий шланг. Перед очисткой, сменой головки и регулировкой отключите питание или привод и исключите случайный запуск. Не тяните оборудование из смеси с включенным мотором, если это не предусмотрено инструкцией. При ударе током, запахе перегрева, необычном шуме или повреждении изоляции работу немедленно прекращают.
Учитывайте шум и вибрацию, передающуюся через рукоятки и корпус: продолжительность контакта, перерывы и чередование задач планируют по оценке рисков и требованиям охраны труда. Не пытайтесь уменьшить воздействие способом, который мешает надежно удерживать оборудование или контролировать головку. Бензиновый привод не запускают в плохо проветриваемом помещении или глубокой выемке, где могут накапливаться выхлопные газы. При необходимости используют оборудование и вентиляцию, подходящие для таких условий.
Контроль, очистка и обслуживание
Глубинный вибратор проверяют перед каждой заливкой и после заметного удара, перегрева или длительного перерыва. Осматривают вал, соединения, головку, защиту кабеля, органы управления и состояние привода. Признаки неисправности — утечки, повреждение изоляции, сильный стук, вибрация корпуса вне обычного режима или снижение колебаний рабочей части. Не продолжайте работу с дефектом в расчете, что бетон все равно заполнит форму.
После отключения оборудование очищают от свежего бетона до его затвердевания, не погружая электрический привод и разъемы в воду. Не бейте головкой о твердые поверхности, не сгибайте вал под малым радиусом и не тяните механизм за кабель. Очистку, смазку и обслуживание выполняют по инструкции производителя. Изношенные детали заменяют на совместимые компоненты, а неисправное оборудование маркируют и убирают из рабочей зоны.
Сведения о глубинном вибраторе и допустимом режиме сверяют с паспортом; перед новой заливкой проверяют целостность головки и вала и надежность соединения. После ремонта защитные функции проверяют до возобновления работы. Результаты контроля смеси и замечания по уплотнению передают ответственному за бетонирование, чтобы следующий слой выполняли по принятому режиму. При замене состава, головки или конфигурации арматуры повторно оценивают доступ и параметры обработки.
