Сервопривод отопления перемещает шток клапана по команде комнатного термостата или контроллера, изменяя расход теплоносителя через отопительный контур. Для сервопривода отопления заранее сопоставляют клапан, ход, тип питания и управляющий сигнал: одинаковая резьба не гарантирует совместимость.
Как работает привод клапана
Сервопривод отопления получает команду от термостата или автоматики и перемещает регулирующий элемент клапана. Датчик температуры обычно находится отдельно: он сообщает контроллеру о состоянии помещения или контура, а привод выполняет заданное действие. Без совместимого клапана и управляющего устройства сам привод не задаёт температуру.
Термоэлектрические модели обычно используют для открытия и закрытия клапана в заданном режиме, а моторизованные могут поддерживать промежуточное положение или работать по другой логике. Существуют варианты для двухпозиционного, импульсного и пропорционального управления. Тип команды должен совпадать с выходом контроллера, иначе устройство не будет регулировать клапан как задумано.
В водяном отоплении привод может регулировать подачу в отдельный радиатор, петлю тёплого пола, коллектор или узел смешения. В каждом случае отличается клапан, усилие и ход, необходимые для изменения расхода теплоносителя. Привод не заменяет циркуляционный насос, балансировочную арматуру или термостат.
Что проверить при подборе
Сначала определяют модель и тип клапана, к которому подключается привод. Важны не только резьба или крепёжная гайка, но и геометрия штока, длина хода, посадочная высота и усилие закрытия. Совпадение крепления не гарантирует, что шток привода сможет полностью открыть и закрыть конкретный клапан.
Сервопривод отопления выбирают с учётом электропитания, типа управляющего сигнала и требуемого положения клапана при отключении питания. У нормально закрытой модели без напряжения клапан остаётся закрытым, у нормально открытой — открытым; это состояние должно соответствовать проекту и задачам системы. Напряжение 24 В и 230 В не взаимозаменяемо.
Для пропорционального управления проверяют диапазон и вид сигнала, например аналоговый или импульсный, а также совместимость с контроллером. У двухпозиционного привода оценивают, есть ли у него концевой выключатель и нужен ли он автоматике. Сверяют электрическую схему и допустимую нагрузку релейного выхода до покупки оборудования.
Проверяют рабочую температуру, давление, степень защиты корпуса и разрешённое положение установки. Если привод ставят в шкафу коллектора, учитывают влажность, конденсат, длину кабеля и доступ для снятия. Изготовитель указывает, какие клапаны подходят напрямую, а для каких необходим отдельный адаптер.
Подключение к отопительному контуру
Перед установкой сравнивают маркировку на приводе и клапане с проектом, инструкцией и схемой контроллера. Если тип клапана неизвестен, измеряют ход штока и находят его документацию, а не подбирают привод по внешнему виду. Неподходящий переходник может закрепиться, но не передать усилие в нужном диапазоне.
Сервопривода отопления касается не только механическая совместимость: важны способ крепления и последовательность монтажа. До фиксации убеждаются, что клапан находится в положении, требуемом инструкцией, а привод установлен без перекоса. Нельзя удлинять шток самодельными деталями или затягивать соединение с чрезмерным усилием.
Кабель прокладывают так, чтобы он не касался горячих труб, не натягивался при снятии привода и не попадал в воду. Подключение выполняют по маркировке клемм, не смешивая цепи разных напряжений. Работы с сетевым питанием поручают специалисту, а перед открытием корпуса отключают предусмотренную линию.

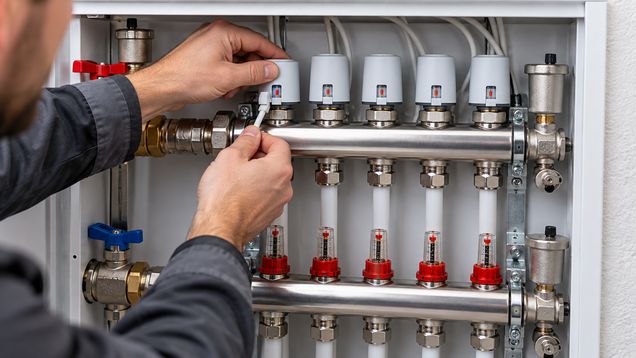

Для нескольких отопительных контуров команду каждого термостата сопоставляют с сервоприводом отопления того же помещения. Если термостат открывает не ту петлю, автоматика будет поддерживать температуру другого помещения. Обозначения контуров на коллекторе и в настройках должны совпадать с фактической разводкой труб.
Настройка и проверка работы
После подключения подают команду на открытие и закрытие клапана и наблюдают за индикатором положения, если он предусмотрен. У некоторых термоэлектрических моделей перемещение занимает время, поэтому оценивать результат сразу после подачи напряжения нельзя. Время срабатывания и последовательность действий проверяют по инструкции конкретного устройства.
При настройке термостата задают режим, который предусмотрен системой, а затем убеждаются, что привод меняет положение соответствующего клапана. Если есть концевой выключатель, контроллер должен получать от него корректный сигнал. Ошибку подключения выявляют до закрытия шкафа коллектора и начала штатной эксплуатации.
Сервопривод отопления не исправляет неверный расход теплоносителя и не балансирует петли самостоятельно. Если один контур перегревается, а другой остаётся холодным, проверяют гидравлическую настройку, воздух в системе, работу клапанов и соответствие температуры подачи проекту. Замена одного привода не устранит причину, если проблема находится в регулировании или обвязке.
Эксплуатация и диагностика
При обычной проверке осматривают крепление, кабель, корпус и индикатор положения, а также слушают, нет ли повторяющихся щелчков или гула. Поведение зависит от конструкции: некоторые приводы переключаются редко, другие работают с промежуточными положениями. Сравнивают его с заданием контроллера, а не только с температурой в комнате.
Если клапан не открывается, сначала проверяют термостат, настройки зоны и наличие команды на соответствующем выходе. Затем специалист сверяет питание, схему подключения, адаптер и ход штока. При заклинивании клапана новый привод может работать без результата, поэтому осматривают и сам регулирующий узел.
Сервоприводы отопления заменяют моделью с тем же типом управления, совместимым креплением, напряжением и требуемым положением без питания. После замены проверяют открытие, закрытие и реакцию термостата в каждой зоне. Параметры и обозначение установленного устройства сохраняют в документации объекта для дальнейшего обслуживания.
