Консольная балка закреплена одним концом или выступает за опору, а второй её конец остаётся свободным. При расчёте консольной балки проверяют изгиб, поперечную силу, прогиб и передачу усилий в заделку; рабочую арматуру железобетонного элемента располагают по расчётной схеме у растянутой грани.
Как работает консольная схема
Консольная балка передаёт нагрузку с выступающего участка в опорное закрепление. Опора должна воспринять не только вертикальную силу, но и изгибающий момент, который стремится повернуть свободный конец вниз. Усилие проходит через сечение у корня консоли в колонну, стену, раму или другую несущую часть здания.
Расчётная модель зависит от того, как именно выполнено закрепление. Отдельный элемент может быть жёстко заделан в стене или колонне, а консольный участок может продолжать неразрезную балку за крайнюю опору. Эти схемы отличаются работой узла, распределением усилий и тем, от какой грани определяют расчётный вылет.
Для консольной балки обычно характерны наибольшие изгибающий момент и поперечная сила у опоры, но их значения зависят от формы и места приложения нагрузки. Сила на свободном конце, распределённая нагрузка и нагрузки на отдельных участках дают разные эпюры усилий. Проектировщик рассматривает каждое существенное сочетание, а не только один удобный случай.
Какие воздействия учитывают
На консольный участок могут действовать собственный вес, настил, ограждение, облицовка, снег, оборудование и полезная нагрузка. Для балкона, козырька, карниза или площадки состав воздействий и условия эксплуатации будут разными. Нагрузку от соседних элементов включают, если они передают усилия на эту балку.
Положение нагрузки относительно корня консоли влияет на момент в закреплении. Тяжёлый предмет у свободного края обычно создаёт больший рычаг, чем такая же сила ближе к опоре. В расчёте также учитывают ширину приложения нагрузки и распределение усилий между несколькими балками, если настил работает совместно.
Ветер, вибрация оборудования, температурные деформации и монтажные воздействия могут менять работу элемента. Их учитывают, когда они относятся к проекту, условиям площадки и принятой схеме здания. Нельзя заменять расчётное сочетание одной усреднённой нагрузкой без проверки неблагоприятного положения.
Для выступающего конца важно не только окончательное состояние здания. При монтаже временные стойки, снятие опалубки, складирование материалов или очередность соединения элементов создают отдельные стадии работы. Временное закрепление должно быть предусмотрено проектом производства работ и сохраняться до готовности постоянных связей.
Что проверяют в проекте
Консольная балка рассчитывается на изгиб и поперечную силу, а её сечение и материал выбирают по усилиям и условиям эксплуатации. Проверяют прочность по опасным сечениям, устойчивость там, где она применима, и передачу реакций в опорный узел. Схема должна отражать реальную жёсткость соединений и опирание элемента.
У железобетонной балки учитывают класс и состояние бетона, арматуру, геометрию сечения и защитный слой. У стальной конструкции важны форма и размеры профиля, местная устойчивость стенки и полок, а также работа соединений. Для деревянного элемента рассматривают свойства древесины, направление волокон, влажностный режим и крепёж.
Прогиб свободного конца влияет на внешний вид и работу примыкающих частей: могут раскрыться стыки, деформироваться отделка или нарушиться уклон для отвода воды. Поэтому проверяют деформации в эксплуатационных сочетаниях, а не только несущую способность при предельной нагрузке. Допустимые перемещения назначают с учётом назначения конструкции и требований проекта.
Для железобетона оценивают трещинообразование и длительные деформации, включая влияние ползучести и усадки бетона, если они существенны для принятой схемы. Для стали рассматривают местные деформации, устойчивость и, при повторных циклах, усталостную работу. Методы и критерии проверки определяют по материалу и применимым нормам.
При расчёте консольную балку нельзя рассматривать отдельно от основания или элемента, в который она заделана. Стена, колонна, узел рамы и соединительные детали должны принять передаваемые усилия без разрушения и чрезмерных поворотов. Если податливость опоры заметна, её учитывают в общей модели.
Расчётный вылет определяют по геометрии схемы: для отдельной защемлённой консоли отсчёт ведут от грани опоры, а для выступающего участка непрерывного элемента — по принятому положению опорной линии. Конкретное определение зависит от типа конструкции и норм. Ошибка в исходном вылете меняет плечо нагрузки и получаемый момент.
Армирование и опорный узел

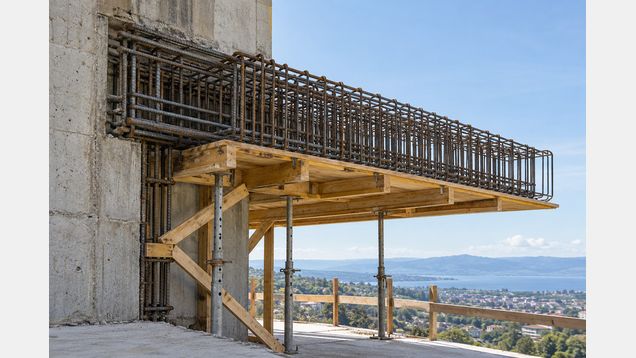

При обычной вертикальной нагрузке сверху у корня железобетонной консоли растянута верхняя зона сечения. Поэтому рабочие стержни располагают и заанкеривают по расчётной схеме, обеспечивая передачу усилий в поддерживающий элемент. Если возможны обратные воздействия, положение растянутой грани проверяют для соответствующих сочетаний.
Арматура должна иметь достаточную длину анкеровки внутри опоры или сопряжённого пролёта. Её нельзя обрывать сразу за гранью стены, колонны либо крайней балки только потому, что наружная часть уже не продолжается. Длину и конструкцию анкеровки назначают расчётом с учётом сцепления, материала и геометрии узла.
Стержни, хомуты, закладные и соединители размещают так, чтобы усилия передавались без помех для укладки и уплотнения бетона. Защитный слой и расстояния между стержнями задают в чертежах. Сгибание, сварку или замену арматуры на площадке согласуют с проектировщиком, поскольку такое изменение влияет на работу элемента.
Для стальной консоли проверяют сварные швы, болты, опорные пластины и местную работу присоединяемой стенки или колонны. Соединение должно передавать расчётные силы и момент при предусмотренных деформациях. Подкладывать случайные пластины или менять тип болтов без пересчёта узла нельзя.
Консольная балка и её опора образуют единую систему, поэтому слабое место может находиться не в выступающем профиле, а в закреплении. Проектировщик проверяет анкеры, сварные соединения, бетон вокруг закладных и устойчивость основания. Для существующего здания учитывают фактические материалы, коррозию и доступность осмотра узла.
Во время бетонирования контролируют положение верхней арматуры и сохранение проектного вылета, а перед распалубкой подтверждают предусмотренные проектом условия прочности и опирания. У стальных элементов проверяют качество монтажа и затяжку предусмотренных болтовых соединений. До завершения временных и постоянных связей нельзя нагружать консоль сверх разрешённой стадии.
Осмотр и изменение нагрузки
При обследовании существующего элемента сверяют чертежи с фактической геометрией, материалом, креплением и состоянием прилегающей стены или колонны. Если документов нет, данные получают обмером и обследованием, а скрытое армирование или детали соединения уточняют доступными безопасными методами. Визуального осмотра снизу недостаточно для вывода о несущей способности.
Трещины у корня, увеличившийся прогиб, коррозия арматуры, деформация стальной пластины или расшатывание крепежа требуют оценки специалистом. Фиксируют место дефекта, направление и изменение во времени, если доступны повторные осмотры. До заключения инженера не добавляют груз и не закрывают повреждение отделкой.
Консольные балки после остекления балкона, установки навеса, рекламной конструкции или нового оборудования работают под изменёнными воздействиями. Перед такими изменениями проектировщику передают размеры, фотографии узла и данные о массе и креплениях. Отверстия, вырезы и дополнительные анкеры назначают по результатам проверки, а не по удобству монтажа.
