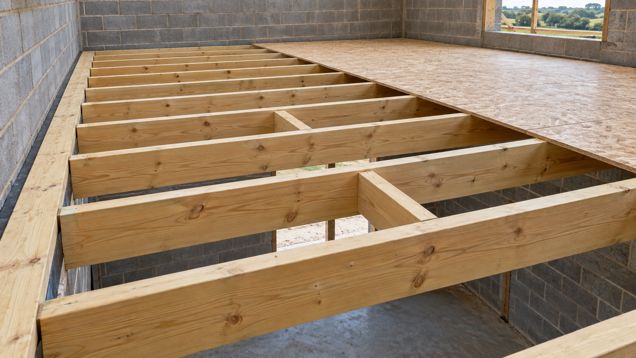

Балочное перекрытие передаёт нагрузку настила на опоры через несущие балки. До монтажа рассчитывают пролёт, сечение, шаг, опоры и соединения; размеры элементов нельзя выбирать только по таблице без проверки условий здания. В балочном перекрытии также предусматривают жёсткость настила, связи и место для инженерных трасс.
Как устроена несущая схема
Балочное перекрытие состоит из балок, опорных узлов и настила, который распределяет нагрузку на соседние элементы. В зависимости от проекта между балками размещают утеплитель, звукоизоляцию и инженерные коммуникации, а снизу монтируют потолочную отделку. Состав слоёв не меняет обязанности проверить несущую схему целиком.
Расчёт балочного перекрытия начинают с определения направления пролёта и мест, куда передаётся нагрузка. Учитывают собственную массу балок, настила, стяжки и потолка, а также перегородки, оборудование и эксплуатационные нагрузки. Значения берут из проекта и требований для конкретного назначения помещений.
Для каждого материала применяются свои расчётные характеристики, способы стыковки и правила крепления. Деревянная балка, стальной профиль и заводской двутавровый элемент не взаимозаменяемы по одной лишь высоте сечения. При выборе также учитывают условия влажности, огнезащиты, доступность соединителей и требования к отделке.
Сечение, шаг и эксплуатационная жёсткость
Размеры балки определяют расчётом по прочности и прогибу, а также проверяют устойчивость элемента и опорных участков. Таблица пролётов применима только к указанным в ней материалу, сорту, нагрузкам, схеме опирания и шагу. Если фактические условия отличаются, результат по таблице нельзя переносить напрямую.
Прогиб влияет не только на безопасность, но и на работу пола: чрезмерное движение может вызвать скрип, раскрытие швов отделки или дискомфорт при ходьбе. Для длинных или облегчённых систем дополнительно оценивают вибрации и требования к жёсткости настила. Подбор выполняют для всей конструкции, а не только для отдельной балки.
Шаг балок согласуют с шириной листового настила, типом перекрывающего материала и нагрузками. Слишком редкие опоры могут оставить кромку листа без поддержки; слишком частые увеличивают массу и расход материала, не гарантируя правильные узлы. Раскладку фиксируют на плане до монтажа, отмечая опоры, стыки и участки усиления.
Опоры и соединения
Балочное перекрытие опирают только на конструкции, рассчитанные на передачу сосредоточенной нагрузки. Проверяют материал стены или ригеля, длину опорного участка, местное смятие и необходимость распределительных деталей. Нельзя просто завести балку в кладку или закрепить её к отделочному слою без проверки узла.
При работе с балочным перекрытием узел опирания балок на несущую стену или колонну выполняют по проекту и инструкции к выбранным крепёжным деталям. Опорные башмаки, анкеры, накладки и болты имеют разные назначения и расчётные характеристики. Их нельзя заменять похожими деталями без подтверждения несущей способности соединения.
На монтаже проверяют положение каждой балки, её горизонтальность, временное раскрепление и защиту от бокового поворота. Для деревянных элементов предусматривают защиту от увлажнения в местах опирания, а для стали — предусмотренную проектом защиту от коррозии и огня. Контакт несовместимых материалов и влажных участков уточняют по рабочему узлу.
Настил, связи и распределение нагрузки
Настил укладывают на балки в предусмотренном направлении и закрепляют подходящими для материала шурупами, гвоздями или другими соединителями. Положение стыков и опирание кромок должны соответствовать раскладке, чтобы листы не качались и не расходились при нагрузке. Крепёж и шаг его установки задаёт проект или документация панели.
Жёсткий листовой настил может участвовать в горизонтальной работе перекрытия только тогда, когда рассчитана вся система связей и креплений. В таком случае важны швы листов, блокировки между балками и передача усилий к стенам или рамам. Наличие фанеры или досок само по себе не подтверждает, что перекрытие работает как проектная диафрагма.
Перед закрытием полости устанавливают поперечные блокировки, распорки или иные связи, если они нужны для устойчивости балок. Их размещение не должно мешать вентиляции полости, проходу коммуникаций или предусмотренной пожарной отсечке. Если проект требует усиления края, его выполняют до укладки финишного покрытия.
Проёмы, инженерные трассы и слои пола
Проёмы для лестницы, шахты или крупной коммуникации меняют путь передачи нагрузки. Их обрамляют дополнительными элементами, рассчитанными на перехват усилий от обрезанных балок и настила. Нельзя вырезать или ослаблять несущий элемент после монтажа без отдельного решения конструктора.
Кабели и трубопроводы планируют до установки настила, чтобы не прокладывать их через неподходящие отверстия. В балочном перекрытии отверстия и вырезы допускаются только в местах и размерах, разрешённых проектом и изготовителем балки. В заводских двутавровых элементах особенно важно не повреждать стенку, полки и клеевые соединения.
Звукоизоляцию, утепление и пароизоляционные слои подбирают с учётом того, что находится выше и ниже перекрытия. Материал не должен перекрывать требуемую вентиляцию деревянной полости или создавать накопление влаги. В межэтажной конструкции также согласуют герметичность примыканий и защиту проходов коммуникаций.
Монтаж и контроль до закрытия
До установки балок проверяют отметки опор, размеры пролётов и соответствие элементов спецификации. Во время сборки сохраняют временные подпорки и раскрепления до тех пор, пока система не получит предусмотренную проектом устойчивость. Работу на высоте выполняют с безопасных рабочих площадок, не используя незакреплённые балки как настил.
Перед закрытием проверяют крепления, опорные участки, раскрепление, стыки листового настила и обрамление всех проёмов. Скрытые соединения фотографируют и фиксируют, чтобы позднее не сверлить их при монтаже потолка или коммуникаций. При обнаружении прогиба, смещения опоры или незапланированного отверстия работы останавливают до оценки конструктора.
Балочное перекрытие принимают после сопоставления фактической раскладки с проектом: проверяют, что балки стоят на назначенных опорах, настил закреплён по схеме, а усиления и связи не пропущены. Слои утепления и отделки закрывают после проверки скрытых элементов и устранения выявленных несоответствий.
