Ломаная крыша обычно состоит из верхних и более крутых нижних участков ската; перелом позволяет расширить полезную зону мансарды. Для ломаной крыши заранее рассчитывают стойки, затяжки, стропила и соединение частей ската, чтобы внутреннее пространство не ослабляло несущую схему. Опоры сверяют с планом здания.
Определите геометрию перелома
Ломаная крыша отличается тем, что линия каждого ската меняет уклон. В распространённой мансардной схеме нижняя часть идёт круче, а верхняя — положе, образуя дополнительный объём над перекрытием. Угол, высоту перелома и форму верхней части выбирают по планировке, пролёту и покрытию.
Геометрию ломаной крыши определяют в поперечном разрезе: показывают стены, перекрытие, коленную стенку — невысокую стену у края мансарды между перекрытием и нижним скатом, — стойки, верхний участок и конёк. На плане отмечают несущие перегородки и места инженерных проходок. Форма должна учитывать лестницу и полезную высоту комнаты, не конфликтуя с балками и окнами.
Для расчёта фиксируют ширину здания, отметки опор, высоту потолка и уклоны обоих участков. Покрытие проверяют по минимальным требованиям для каждой плоскости. Если материал не подходит верхнему скату, меняют геометрию до монтажа.
Линия перелома — место встречи стропил с разным наклоном, а не просто декоративная складка обрешётки. Здесь соединяются части каркаса и меняется направление передачи усилий. В проекте показывают опору узла, крепёж, размеры элементов и связь с перекрытием или стеной.
Выберите несущую схему мансарды
В обычной конструкции нижние стропила идут от наружной стены к коленной стенке или стойкам, а верхние связывают опоры с коньком. Затяжка — горизонтальный элемент между противоположными стропилами, который ограничивает их раздвижение. Схема зависит от пролёта, внутренних опор и того, какие балки участвуют в работе крыши.
Ломаная крыша требует расчёта соединений в местах перелома, у конька, в основании стоек и на опорных стенах. В этих узлах одновременно действуют изгиб, сжатие, растяжение и горизонтальные усилия. Нельзя считать, что увеличение числа досок или крепление уголком автоматически делает соединение прочнее.
Сечения стропил, стоек, затяжек и прогонов определяют по постоянной нагрузке от конструкции и покрытия, снегу и ветру. Расчёт зависит от климата, высоты дома, пролёта, выбранного материала и схемы опор. Типовые таблицы помогают только в пределах своих условий и не заменяют проект конкретной крыши.
Стойки ставят над несущими опорами или рассчитанными балками. Если их поставить на обычную перегородку или тонкое перекрытие, нагрузка может вызвать прогиб пола и раскрытие соединений. При отсутствии опоры снизу проектировщик меняет схему передачи нагрузки до начала сборки.
Каркас крепят к наружным стенам от сдвига и ветрового подъёма. Мауэрлат — закреплённая на стене опорная балка, передающая усилия каркаса в кладку или другой материал стены; анкеры и затяжки размещают по проекту. Перенос затяжки ради высоты потолка меняет работу стропил и требует повторной проверки.
Подготовьте опоры до установки стропил
Перед монтажом проверяют прямоугольность стен, уровни перекрытия и расположение внутренних опор. Разницу отметок не компенсируют случайными прокладками под отдельные стойки. Основание готовят так, чтобы каждая деталь опиралась на проектную площадку и передавала усилие без смятия древесины или кладки.
В местах опирания на каменные стены устанавливают мауэрлат или другой предусмотренный элемент, защищая древесину от капиллярной влаги. Анкеры располагают по чертежу и затягивают без раскалывания бруса. До подъёма стропил размечают пары, стойки, затяжки и линии перелома.
Проёмы под окна, дымоходы и вентиляцию обрамляют заранее. Стропила и стойки нельзя перерезать без расчётных перемычек. Несовпадение проёма с планом исправляют до настила покрытия.
Для сборки используют устойчивые леса, подмости и страховку. Длинные элементы закрепляют сразу после установки, а инструмент защищают от падения. На мокром, обледенелом или продуваемом скате работы прекращают.
Соберите рамы и узлы перелома по проекту

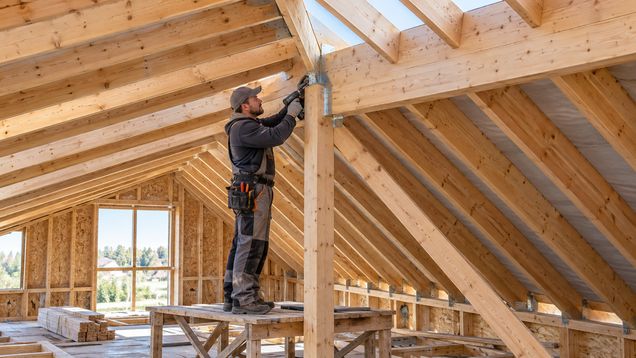

Сначала устанавливают балки перекрытия и стойки, если они входят в несущую схему. Затем крепят нижние стропила, верхние пары и затяжки, проверяя положение каждого соединения. Детали поднимают и закрепляют в порядке, заданном монтажной схемой.
- Проверить отметки опор и разметить на них места стоек и стропильных пар.
- Закрепить балки и стойки, временно раскрепив их в продольном и поперечном направлениях.
- Установить нижние стропила и элементы перелома, проверить угол и опирание.
- Смонтировать верхние стропила, затяжки и постоянные связи, указанные проектом.
- Проверить общую плоскость скатов и устойчивость каркаса до снятия временных раскосов.
Собирая ломаную крышу, проверяют опирание ног на мауэрлат и соединение в точке перелома. Узел должен связывать несущие элементы со стойкой, затяжкой или балкой, а не держаться на обшивке. Прогиб или смещение исправляют до укладки покрытия.
Временные раскосы удерживают каркас до установки постоянных связей и предусмотренной обшивки. Их снимают только после закрепления системы по проекту. Заводские фермы монтируют по инструкции, не меняя раскосы и точки строповки.
Защитите скаты и перелом от воды
Подкровельную мембрану и наружное покрытие выбирают с учётом обоих уклонов. Материал, который подходит для нижнего участка, может не соответствовать верхнему по допустимому уклону или способу соединения. Условия производителя проверяют отдельно для каждой плоскости и для узла перелома.
Мембрану укладывают с нахлёстами, направляя воду к карнизу, и не оставляют открытых разрезов у линии смены уклона. В местах стыка верхнего и нижнего полотен устраивают предусмотренное системой сопряжение. Лента или герметик не заменяют правильного нахлёста и механического крепления.
Покрытие на каждом участке раскладывают так, чтобы ряды подходили к перелому без узких незакреплённых обрезков. Водозащитная планка или другой фасонный элемент закрывает переход, сохраняет движение воды наружу и не образует карман. Точный профиль зависит от металла, черепицы или другого выбранного материала.
Верхнее примыкание, карниз и фронтонные кромки соединяют с мембраной по направлению стока. Вода должна уходить в желоб, а не за фасцию или внутрь ската. Обратные нахлёсты исправляют до отделки.
Замкните теплоизоляцию и вентиляционный канал
Перелом создаёт дополнительные углы, где теплоизоляция может неплотно примыкать к стойкам и стропилам. Полости заполняют без щелей и сильного сжатия, а пароизоляцию — слой, ограничивающий поступление водяного пара из комнаты, — герметично соединяют по линии перехода. Влажную древесину или повреждённую плёнку не закрывают обшивкой.
Вентилируемый канал должен сохранять непрерывность от карниза к предусмотренному верхнему выходу. Стойка или горизонтальная связь не должны перекрывать проход без обходного решения, предусмотренного проектом. Утеплитель удерживают от высыпания в канал ограничителем.
Состав кровельного пирога и положение мембран выбирают по проекту. Утеплённая мансарда и холодный чердак требуют разной границы теплового контура. Нельзя произвольно добавлять отверстия или менять пароизоляцию на гидроветрозащитную плёнку: слои выполняют разные функции.
У фронтонов и проходок сохраняют теплоизоляцию и герметичный внутренний слой. Тёплый влажный воздух не должен проникать в холодный стык. При конденсате проверяют вентиляцию и пароизоляцию до ремонта покрытия.
Проверьте узлы до установки потолка
До закрытия конструкции осматривают точки опирания, крепёж стоек, соединения затяжек и места перелома. Проверяют вертикальность опор, прямолинейность стропил и наличие постоянных связей. Фото скрытых узлов и схема деталей помогают при дальнейшем обслуживании.
После монтажа покрытия осматривают переход между скатами, примыкания, карниз и водосток. Вода должна уходить без задержки у перелома и не попадать под мембрану. Смещённую планку или разрыв покрытия исправляют до того, как намокнет утеплитель.
При смещении стоек, разошедшейся затяжке, прогибе стропил или трещине в соединителе работы останавливают. Нельзя закрывать дефект потолком или усиливать его случайной доской. Сначала специалист проверяет путь нагрузки и ремонт.
Осматривайте мансарду после дождей и снега
Ломаная крыша после завершения должна сохранять заданную линию перелома и плоскости скатов. После сильного ветра проверяют крепления покрытия, планки и края у карниза. Обнаруженную щель устраняют совместимым способом с восстановлением водозащитного нахлёста.
Под ломаной крышей осматривают древесину, утеплитель, пароизоляцию и углы возле перелома на сырость и конденсат. Намокание может быть связано с протечкой или разрывом внутреннего воздушного барьера; причину находят до замены отделки. После ремонта сохраняют вентиляционный путь и доступ к обслуживаемым участкам.
Перед сезоном осадков очищают желоба и проверяют снегозадержатели. Новое оборудование или отверстия в кровле согласуют с проектом, чтобы сохранить опоры и водозащиту.
