Система пожаротушения подаёт в защищаемую зону воду, пену, газ или другое предусмотренное проектом вещество; способ пуска зависит от назначения и оборудования. При выборе системы пожаротушения учитывают пожарный риск, тип помещения, наличие людей, ограничения среды и условия подачи вещества, затем подбирают оборудование, линии и управление.
Что входит в систему пожаротушения
Система пожаротушения — это совокупность оборудования, соединений, источника огнетушащего вещества и средств управления, рассчитанных для определённого объекта. В зависимости от решения она обнаруживает признаки возгорания, получает сигнал о запуске и направляет воду, пену, газ, порошок или другой состав в защищаемую зону.
В автоматическом исполнении пуск происходит без команды человека после срабатывания предусмотренного датчика или устройства. Некоторые установки запускаются вручную либо дистанционно, а отдельные решения работают автономно. Состав и порядок пуска задают проектом, поэтому вид панели или наличие труб сами по себе не показывают, как именно действует установка.
Системы пожаротушения различаются способом подачи вещества, охватом защищаемой зоны и способом управления. Например, спринклерные устройства реагируют в защищаемой зоне по отдельности, а дренчерная схема подаёт воду через открытые оросители после команды управления. Такие схемы решают разные задачи и не заменяют друг друга без расчёта.
При выборе учитывают назначение помещения, характер возможного возгорания, размещение оборудования и присутствие людей. Важно также оценить, повредит ли огнетушащее вещество товар, электронику, документы или технологический процесс. Для автоматических установок проектом задают зону действия и способ пуска, согласованные с сигнализацией и другими инженерными системами.
Как выбирают огнетушащее вещество
Вода подходит не для каждой среды и каждого процесса. Пена применяется по условиям объекта и предполагаемого горючего материала; порошок и газовые составы имеют собственные ограничения. Проектировщик сопоставляет свойства вещества с пожарной нагрузкой, риском для людей и особенностями защищаемого оборудования.
Если для тушения предусмотрен газовый состав, учитывают его концентрацию, герметичность помещения и безопасный порядок выпуска. До запуска людей предупреждают и предусматривают действия, необходимые для освобождения опасной зоны, когда это требуется выбранной системой. Нельзя переносить решение для склада на помещение с иной планировкой или другим технологическим процессом.
Порошковые составы могут быть эффективны для некоторых видов пожара, однако их применение способно повредить чувствительную технику и ухудшить видимость. Для кухонного оборудования, электроустановок и технологических линий могут требоваться специальные решения. Подбирать состав лишь по цене или рекламному описанию нельзя: его допустимость проверяют для конкретного сценария и зоны защиты.
Расчёт подачи и оборудования
Для водяной установки рассчитывают требуемый расход и давление с учётом площади защиты, высоты здания, сопротивления труб и параметров источника воды. От этих данных зависят диаметры участков сети, положение оросителей, мощность насосов и необходимость резервуара. Параметры берут из проекта и применимых норм, а не выбирают по внешнему сходству с соседним объектом.
При совместном проектировании автоматических установок и внутреннего противопожарного водопровода учитывают предусмотренные режимы одновременной работы спринклерных или дренчерных устройств и пожарных кран-комплектов. Расчётная схема должна показывать, откуда поступает вода и как система получает необходимый напор в каждой защищаемой части здания. Если этих данных нет, монтаж насосов и трубопроводов нельзя считать завершённым решением.
В водяной системе источник может включать ввод, запас воды, насосную установку и распределительные линии. Состав зависит от объекта и доступных сетей: недостаточный внешний напор иногда требует повышения давления или запасной ёмкости, но конкретную конфигурацию определяют расчётом. Для иных веществ предусматривают собственные модули, баллоны, трубопроводы или распылители по документации оборудования.

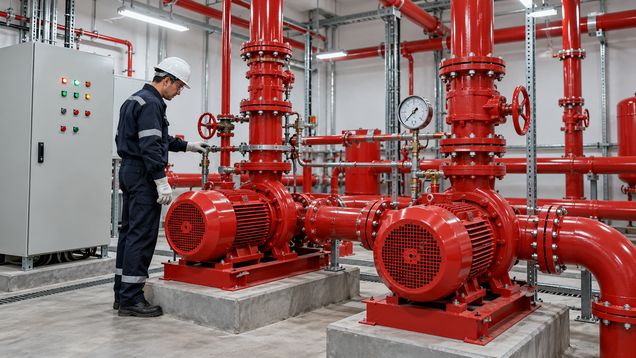

Насосы, клапаны, датчики и контрольные приборы должны быть согласованы по расходу, давлению и режиму запуска. Для противопожарных насосов отдельно проверяют питание, управление и возможность требуемого пуска. Помещение насосной станции и размещение резервуаров проектируют с учётом доступа для осмотра и условий, установленных для такого оборудования.
Сигнализация и алгоритм запуска
Система пожаротушения взаимодействует с пожарной сигнализацией, клапанами, вентиляцией или другим оборудованием только в той последовательности, которая определена проектом. Контроллер получает предусмотренные сигналы, выдаёт команду исполнительным устройствам и сообщает о неисправности или запуске. Неисправность цепи, отключённый датчик или закрытый клапан могут помешать штатной подаче вещества.
При сборке проектируют не только путь вещества, но и команды управления: откуда поступает сигнал, какие зоны включаются и как передаётся информация на пост наблюдения. Размещение датчиков и пусковых устройств сверяют с документацией оборудования; их нельзя закрывать отделкой или переносить по своему усмотрению. Если меняются перегородки, подвесной потолок или оборудование помещения, проектировщик оценивает, повлияли ли изменения на защищаемую площадь.
В помещении с людьми особенно важны предупредительная сигнализация и понятный порядок действий. Для установок, которые выпускают газ или другое вещество с ограничениями для человека, проектируют предусмотренные задержки, оповещение и блокировки, если они требуются нормативами и документацией системы. До сдачи объекта персоналу объясняют, какие сигналы означают тревогу, неисправность или отключение.
Монтаж и пусконаладка
Монтаж выполняют по утверждённому проекту и инструкциям изготовителя. До сборки сверяют маркировку оборудования, диаметры и материалы труб, расположение датчиков, узлы крепления и доступ к запорной арматуре. Замена элемента на похожий по форме допустима только после подтверждения его совместимости и соответствия расчётным параметрам.
Трубопроводы и кабельные линии прокладывают так, чтобы они не мешали эвакуации и обслуживанию других инженерных систем. Оросители не закрывают коробами, светильниками и подвесными конструкциями, если это меняет область распыления. Насадки и датчики сохраняют в положении, указанном в проекте, а после отделочных работ проверяют, что доступ к контрольным приборам не перекрыт.
До закрытия скрытых участков осматривают соединения, крепления и места прохождения через конструкции. Фактические трассы, марки оборудования и отступления от проекта фиксируют в исполнительных материалах. Такая фиксация помогает найти нужную ветвь сети и понять, какие изменения внесены перед сдачей здания.
При пусконаладке проверяют цепь от сигнала до исполнительного устройства, работу индикации и передачу сообщений о неисправностях. Водяные участки испытывают предусмотренным для них способом, а автоматику проверяют без случайного выпуска огнетушащего вещества в помещение. Испытания проводят специалисты по программе, согласованной с проектом и документацией оборудования.
Проверка и обслуживание
Система пожаротушения должна оставаться готовой к запуску и после приёмки объекта. Владелец организует осмотры и техническое обслуживание по требованиям к установленному типу оборудования и действующим правилам. Проверяют состояние доступных приборов, сигнализацию о неисправностях, положение арматуры и сведения о давлении или запасе вещества, если они предусмотрены установкой.
Нельзя надолго оставлять оборудование отключённым после ремонта или испытаний. Если часть системы временно выводят из работы, ответственные лица определяют порядок компенсирующих мер и срок восстановления по правилам объекта. По окончании обслуживания убеждаются, что клапаны и выключатели возвращены в штатное положение, а панель показывает нормальный режим.
В журнале обслуживания отмечают дату осмотра, проверенные участки, выявленные дефекты и выполненные работы. При замене насоса, датчика, клапана или модуля сверяют новую модель с проектом и параметрами существующей установки. После изменения схемы обновляют исполнительные записи, чтобы следующая проверка отражала фактическое состояние объекта.
Система автоматического пожаротушения при ремонте должна сверяться по исполнительной схеме: на ней отмечают оборудование и узел, где выполняется работа. После замены элемента проверяют его совместимость с установленной системой, сигнализацию о неисправности и восстановление штатного положения арматуры; результаты заносят в журнал обслуживания.
