Дренажная помпа принудительно поднимает конденсат от внутреннего климатического блока, если его нельзя отвести самотёком. Для дренажной помпы подбирают расход и напор с учётом подъёма, длины и поворотов сливной линии; насос и сигнал аварийного уровня должны соответствовать конкретному оборудованию.
Когда нужен принудительный отвод
Дренажная помпа отводит воду из поддона внутреннего блока к месту слива, когда проложить трубу с постоянным уклоном невозможно. Она не охлаждает воздух и не заменяет теплообменник, а обслуживает только линию отвода конденсата. При подходящей планировке самотёчный слив обычно проще и не зависит от отдельного насоса.
Во время охлаждения и осушения влага из воздуха конденсируется на холодном теплообменнике. Вода собирается в поддоне и должна непрерывно уходить по отдельному дренажному каналу. Если слив перекрыт, засорён или расположен неверно, жидкость может перелиться из внутреннего блока.
Для дренажной помпы заранее определяют высоту подъёма, длину трубки, число поворотов и место конечного слива. Эти условия влияют на фактический расход и должны сопоставляться с характеристиками конкретного изделия. Паспортная максимальная производительность без учёта высоты не гарантирует нужного отвода.
Насос применяют, если внутренний блок расположен ниже подходящей точки слива, в центре помещения или за потолком без возможности обеспечить уклон. Перед выбором проверяют, можно ли изменить маршрут гравитационной трубы без ущерба отделке и доступу. Само наличие помпы не решает проблему забитого поддона или неправильно устроенного дренажа.
Типы и параметры оборудования
Компактные модели устанавливают рядом с внутренним блоком или скрывают в его корпусе, если конструкция предусматривает такое место. Другой вариант — отдельный резервуар с датчиком уровня, соединённый с насосным модулем. Тип зависит от расхода конденсата, свободного пространства, шума и требований производителя климатического блока.
Вода запускает насос через поплавковый выключатель, электронный датчик или иной способ контроля уровня. Некоторые комплекты имеют аварийный контакт, который при переполнении передаёт сигнал или останавливает климатический блок. Наличие и совместимость такой защиты проверяют по электрической схеме обеих частей.
Насос выбирают по рабочей точке на графике расхода и напора, а не только по максимальной цифре в паспорте. Чем выше поднимается вода и чем больше сопротивление трубки, тем меньше может оказаться реальный расход. Ограничения по температуре жидкости, длительности работы и диаметру шланга также берут из инструкции.
В расчёте учитывают объём конденсата от конкретного внутреннего блока и возможную одновременную работу нескольких приборов. Одна малая помпа не всегда подходит для объединённого слива от нескольких испарителей. Если общий резервуар предусмотрен, проектируют его объём, подводы и защиту от обратного перетока.
Маршрут напорной трубки согласуют с допустимой высотой подъёма, длиной горизонтального участка и условиями сброса. Не используют шланг меньшего диаметра или нестойкий к воде материал без разрешения производителя. Клапан, если он предусмотрен, устанавливают в указанном направлении и оставляют доступным для обслуживания.
Дренажная помпа работает совместно с управляющими контактами внутреннего блока, если при высоком уровне воды предусмотрено его отключение. Проверяют допустимые параметры контакта и логику остановки до закрытия корпуса. Случайное подключение к датчику может лишить систему защиты или вызвать непрерывную работу.
Размещение и соединение
Устанавливая дренажную помпу, предусматривают ровное основание или крепление, указанное изготовителем. Резервуар должен находиться в правильном положении, чтобы датчик уровня свободно перемещался и вода поступала к насосу. Сильная вибрация, наклон или пережатая трубка могут мешать нормальному включению.
Входную линию соединяют с предусмотренным штуцером поддона или резервуара, не создавая провисающих участков, где застаивается вода. Все соединения фиксируют совместимыми зажимами и проверяют на течь. Крышки и сервисные панели должны сниматься без демонтажа отделки.
Напорную трубку проводят к разрешённой точке слива, закрепляя её так, чтобы она не отсоединилась при пуске насоса. На трассе не должно быть заломов, чрезмерного натяжения и мест, где вода замерзает. Условия врезки в канализацию и защита от запаха определяются устройством слива и проектом здания.

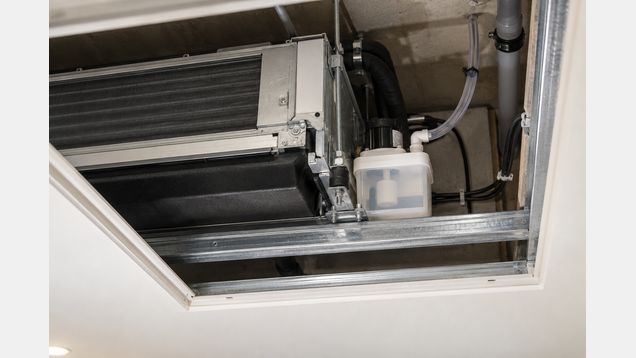

Помпу размещают так, чтобы звук её работы не передавался на спальню или лёгкую перегородку. Вокруг резервуара оставляют доступ для осмотра поплавка, фильтра и соединений. Если оборудование скрывают в потолке, предусматривают сервисный люк достаточного размера.
Проводку защищают от влаги и прокладывают отдельно от труб, если этого требует схема монтажа. До подключения проверяют соответствие питания, защитного устройства и номиналов. Электрические соединения выполняют при отключённом питании специалистом, имеющим нужную квалификацию.
Проверка и обслуживание
После монтажа в поддон подают чистую воду по процедуре изготовителя и наблюдают за включением, откачкой и отключением насоса. Затем проверяют соединения, свободный сброс и работу аварийного контакта, если он есть. Испытание проводят до установки декоративных панелей и закрытия потолка.
Если помпа шумит, работает без остановки или вода появляется под внутренним блоком, сначала прекращают охлаждение и проверяют состояние системы безопасным способом. Причиной могут быть засор, смещение датчика, пережатый шланг, отказ питания или неполадка самого климатического блока. Для ремонта и проверки электрики вызывают сервисного специалиста.
Дренажная помпа требует периодической очистки резервуара, фильтра и входного канала с интервалом, который подходит для условий помещения и инструкции изготовителя. Перед обслуживанием отключают питание и предотвращают попадание грязи в дренаж. После сборки насос запускают водой и подтверждают, что он откачивает жидкость без течи.
При сезонном простое проверяют, не осталось ли воды в наружных или неотапливаемых участках, где она может замёрзнуть. Подготовку к остановке и повторному запуску выполняют согласно документации модели. Не заливают в насос чистящие реагенты, если они не разрешены производителем.
Дренажные помпы в системе с несколькими внутренними блоками проверяют по отдельности, если у каждой есть свой резервуар и датчик. Общая линия не должна создавать подпор или возвращать воду в соседний поддон. Схему соединений сохраняют, чтобы при обслуживании определить, какой блок и защитный контакт относятся к каждой ветви.
