Фановая труба связывает канализационный стояк с наружным воздухом, чтобы стоки не срывали водяной затвор в сифонах и давление в системе выравнивалось. При выборе фановой трубы учитывают схему стояка, суммарный слив, трассу вывода и местные требования к выходу через крышу. Сечение и подключение проверяют по проекту, а не по одной типовой схеме.
Зачем канализации нужен воздух
Фановая труба продолжает канализационный стояк и соединяет его с наружным воздухом. При сливе большой порции воды в стояке меняется давление, а свободный воздушный путь помогает защитить сифоны и не допустить обратного выталкивания запахов в помещение. Сифон — это изогнутый участок под раковиной, ванной или другим прибором, где постоянно остаётся водяная пробка.
Назначение фановой трубы — поддерживать воздухообмен и компенсировать перепады давления, а не отводить дым или проветривать комнаты. Вентиляционный канал, дымоход и канализационный стояк выполняют разные задачи, поэтому объединять их в один канал нельзя. Выход стояка также не подключают к кухонной вытяжке или механической вентиляции здания.
Открытое продолжение стояка может одновременно выпускать воздух наружу и принимать его в систему. Если этот путь сужен, перекрыт или собран с неподходящими отводами, слив может сопровождаться бульканьем и колебанием воды в сифонах. Однако похожие признаки бывают при засоре, неправильном уклоне, пустом сифоне или негерметичном соединении, поэтому причину устанавливают осмотром всей системы.
Планирование трассы
До монтажа изучите схему канализации: число и расположение стояков, присоединённые приборы, горизонтальные ветви, повороты и переходы между этажами. Воздушный путь рассчитывают вместе с диаметром и пропускной способностью дренажной части. Нельзя выбирать размер по наружному виду трубы или уменьшать его только потому, что участок проходит через тесное пространство.
Фановая труба должна сохранять предусмотренное проектом сечение и непрерывный путь к открытому воздуху. Диаметр и длина зависят от нагрузки приборов, конфигурации стояка и местных норм; готовые таблицы из другой страны нельзя использовать как универсальный расчёт. Если меняются число санузлов, расположение приборов или схема этажей, проект вентиляции канализации также проверяют заново.
Заранее выберите маршрут, который не заставит делать длинные горизонтальные участки и сложные обходы балок. Воздушная линия должна оставаться сухой: уклон и соединения выполняют так, чтобы конденсат мог стекать в канализационный стояк, а не собираться в провисах. Для каждого поворота и соединения применяют детали, предусмотренные проектом и системой труб.
При прокладке по холодному чердаку или наружной стене учитывают местный климат и риск обмерзания. Изоляция, защита от промерзания и допустимое расположение наружного участка должны соответствовать нормативным требованиям и характеристикам материала. Не закрывайте выпуск декоративным колпаком или сеткой с мелкими ячейками, если они могут уменьшить проход или задержать лёд и мусор.
Где вывести стояк
В обычной схеме основной вентиляционный стояк выводят наружу через кровлю. Место выхода выбирают так, чтобы воздух из трубы не попадал в открываемые окна, двери, воздухозаборники и места постоянного пребывания людей. Конкретные расстояния и высоту определяют по действующим местным нормам и проекту крыши; значения из зарубежного строительного кода не переносят на другой объект автоматически.

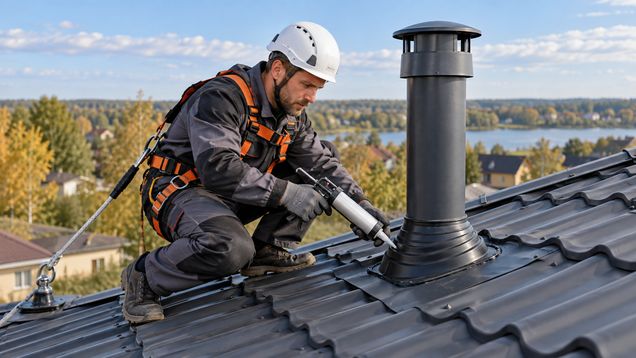

Проход через кровлю нужно герметизировать подходящей проходкой и правильно связать с кровельным покрытием, чтобы дождь и талая вода не проникали под материал. Трубу закрепляют без нагрузки на стык и не оставляют свободно раскачиваться от ветра. Перед закрытием отделки проверьте, что соединения доступны для осмотра и не проходят вплотную к конструкциям, которым нельзя передавать влагу или нагрузку.
Клапан аэрации может применяться в отдельных разрешённых схемах и помогает впустить воздух при разрежении, но он не выпускает воздух наружу так же, как открытая труба. Поэтому такой клапан не считают автоматической заменой вывода канализационного стояка через крышу. Допустимость, место, доступ для замены и число открытых выпусков определяют проектировщик и местные требования.
Монтаж и проверка
Перед работами сопоставьте проект с фактическими стояками и проверьте, нет ли скрытых кабелей, балок или водопроводных линий в выбранной зоне. Подготовьте подходящие трубы, фасонные части, крепления, кровельную проходку и средства безопасного доступа к месту выхода. Если требуется менять несущую конструкцию или кровельный узел, монтаж согласуют со специалистом, а не подрезают элемент на месте.
Фановую трубу нельзя подключать к случайному участку канализации или прокладывать как самостоятельный воздуховод без связи с проектным стояком. Соединения выполняют с правильной ориентацией раструбов и опорой, чтобы труба не просела и не перекрыла воздушный канал. До заделки стен и перекрытий проверьте стыки, крепления, проходы через конструкции и уклон горизонтальных частей.
После сборки проверяют, что стояк открыт наружу, кровельный проход герметичен, а сливы нескольких приборов не вызывают заметного бульканья или опустошения сифонов. Проверку выполняют безопасно с доступных мест и без спуска в замкнутые пространства. Если сохраняется запах канализации, сначала осматривают водяные затворы, соединения и возможные засоры, а затем проверяют пропускную способность вентиляционной линии.
Обслуживание и поиск неполадки
Осматривайте доступные участки на разъединение стыков, провисание, трещины и следы протечки. С кровли проверяют только при наличии безопасного доступа и подходящих средств защиты; при сомнениях осмотр поручают кровельщику или сантехнику. Не вставляйте внутрь проволоку и не проталкивайте мусор так, чтобы повредить трубу или сбросить загрязнение в канализацию.
Фановая труба — не единственная возможная причина запаха рядом с прибором. Проверьте, есть ли вода в сифоне, не подсыхает ли редко используемый слив, нет ли протечки в соединении или обратного подпора. Если запах повторяется после заполнения сифона водой, а при сливе слышно бульканье, сантехник может проверить герметичность, засор и схему вентиляции вместе.
В фановой трубе осмотрите проходимость и целостность без разборки скрытых соединений, а после сильного ветра или работ на кровле проверьте крепления и проходку. Если выпуск замёрз, забит или повреждён, не нагревайте его открытым пламенем и не выходите на скользкую крышу без оборудования. Восстановление сечения и герметичности поручите специалисту, который проверит причину нарушения, а не только временно прочистит конец трубы.
