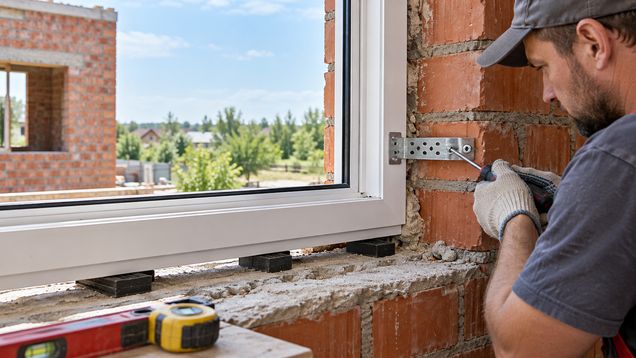

Анкерная пластина для окон соединяет оконную раму с основанием проёма через предусмотренный крепёжный узел. Правильный подбор анкерной пластины для окон зависит от материала стены, положения рамы в проёме и требований монтажной системы, а сам узел не заменяет опирание и герметизацию монтажного шва.
Назначение крепёжного узла
Анкерная пластина для окон представляет собой металлический соединительный элемент, который закрепляют на раме, а затем связывают с основанием проёма подходящим для него крепежом. Пластина передаёт усилия между рамой и стеной и удерживает заданное положение конструкции. Её форму, перфорацию, рабочую длину и способ соединения выбирают по конкретной системе, а не только по внешнему сходству с деталью на другом объекте.
Крепление рамы — лишь одна часть монтажного узла. Вес окна передаётся на основание через предусмотренные опорные колодки или другую проектную опору, а пластины и крепёж ограничивают смещение рамы под действием эксплуатационных нагрузок. Количество и места опор определяют по размеру, массе и конструкции изделия; нельзя считать, что несколько пластин автоматически заменяют правильное опирание.
Механическая фиксация и заполнение монтажного шва решают разные задачи. Монтажная пена и герметизирующие материалы не являются заменой рассчитанным соединениям рамы со стеной. И наоборот, наличие крепёжных пластин не отменяет заполнение и защиту шва от продувания, влаги и других воздействий согласно проекту и требованиям изготовителя окна.
Как выбрать пластину и крепёж
Подбор анкерной пластины для окон начинают с определения основания: бетон, полнотелый или пустотелый кирпич, блоки, деревянный каркас требуют подходящих для них способов крепления. Для каждого материала проверяют допустимые тип, диаметр, длину и глубину установки анкера или шурупа. Универсальный дюбель не гарантирует надёжное соединение во всех стенах, особенно если основание пустотелое, рыхлое или имеет повреждённую кромку.
Пластина должна подходить к профильной системе и выбранному положению рамы. Одни элементы крепятся к предусмотренному пазу или усилителю профиля, другие — шурупом через заданный участок рамы; способ зависит от конструкции окна и инструкции производителя. Самовольное сверление тонкой стенки профиля может повредить внутренние камеры, усиление или водоотводящие каналы.
При выборе учитывают длину пластины, место её изгиба, толщину металла, перфорацию и возможность надёжно закрепить оба конца. Для монтажа с выносом в слой утепления или на специальную консоль применяют системы с подтверждённой допустимой нагрузкой и подробной схемой установки. Простая перфорированная полоса не становится расчётной консолью только из-за достаточной на вид толщины.
Наружная часть узла может контактировать с влагой и разными материалами, поэтому стойкость металла и защитного покрытия подбирают по условиям эксплуатации. Если документация задаёт оцинкованную пластину, нержавеющий крепёж либо детали одной системы, произвольная замена способна изменить долговечность или несущую работу соединения. Совместимость проверяют для всей пары «пластина — крепёж», включая контакт с рамой и основанием.
Подготовка рамы и проёма
До установки измеряют проём, проверяют его геометрию, прочность краёв и соответствие размеру изделия. Слабую кладку, осыпающиеся участки и крупные пустоты нельзя использовать как надёжную опору без подготовки или отдельного решения. Положение окна относительно стены выбирают по проекту узла примыкания и теплоизоляции, чтобы оставить место для опор, креплений и последующей защиты шва.
Раму выставляют по уровню и отвесу, сохраняя прямоугольность и равномерные зазоры. Опорные колодки размещают в предусмотренных точках так, чтобы они передавали вес на основание и не перекрывали необходимый водоотвод. До фиксации проверяют диагонали и работу створок: перекошенная рама может затруднить закрывание даже при прочных пластинах.
Если система предусматривает установку пластин до размещения окна, их закрепляют на раме в установленном порядке и отгибают без повреждения защитного слоя. В других системах элементы монтируют после выставления рамы. Нельзя крепить анкерную пластину для окон к неподходящему участку профиля или менять последовательность работ без проверки монтажной инструкции: доступ к крепежу и положение элемента зависят от конструкции узла.
Закрепление к разным основаниям
Крепёж пластины в стену подбирают именно под материал основания и ожидаемое направление усилия. Шуруп или дюбель должен входить в прочный материал на предусмотренную глубину, а не удерживаться только отделкой, штукатуркой или теплоизоляцией. При сверлении учитывают риск попадания в скрытые провода и трубы, а также свойства конкретного кирпича или блока.
Для пустотелой кладки и ячеистых блоков могут требоваться специализированные анкеры, втулки или иные решения, испытанные для соответствующего материала. Их устанавливают по инструкции: важны диаметр отверстия, очистка, глубина и последовательность затяжки. Если основание не соответствует указанному диапазону применения крепежа, выбирают другой узел с проверяемой несущей способностью.
Анкерная пластина для окон должна располагаться на предусмотренных проектом участках, а расстояние точки крепления от края проёма и промежутки между креплениями назначают по документации окна и крепёжной системы. Слишком близкое отверстие способно расколоть кладку или попасть в ослабленную кромку, а слишком большое удаление может оставить участок рамы без требуемой фиксации. Универсальной сетки, одинаковой для окон любого размера и всех стен, нет.
Крепёж затягивают без чрезмерного усилия, которое может согнуть пластину, сместить раму или деформировать профиль. После фиксации перепроверяют положение рамы и зазоры, затем проверяют открывание и закрывание створок. Если геометрия изменилась, сначала устанавливают причину и корректируют узел допустимым способом, а не компенсируют перекос регулировкой фурнитуры.
Защита монтажного шва
После механического крепления монтажный шов заполняют и защищают в соответствии с конструкцией стены и требованиями производителя окна. Материалы внутреннего и наружного слоя выполняют разные функции, поэтому подбираются с учётом влагообмена и воздействия осадков. Конкретную схему примыкания согласуют с проектом, особенно при расположении рамы в утеплённом слое.
Перед закрытием откосами проверяют, что крепёж не выступает в зону, где он помешает отделке или уплотнению, а пластина не пережата и не повреждена при заполнении шва. Пена должна заполнять предусмотренную полость, но не деформировать раму при расширении. Отделка не должна скрывать непроверенные, незакреплённые или смещённые соединения.
Проверка перед отделкой
До закрытия узла осматривают крепления по всему периметру и сопоставляют их расположение с монтажной схемой. Проверяют, что анкерных пластин для окон хватает по проекту, каждая закреплена к раме и несущему основанию предусмотренным способом, а опорные колодки остаются на месте. Отдельно контролируют зоны углов, импостов, петель и мест, где рама может воспринимать повышенные усилия.
Затем повторно проверяют горизонтальность, вертикальность, диагонали и свободный ход створок. Винты не должны ослабнуть, пластины — отогнуться или выйти из крепления, а рама — заметно прогнуться. Если выявлено движение, трещина в основании, деформация или несовпадение с проектом, отделку не выполняют до исправления и повторной проверки узла.
До установки подоконника и закрытия откосов проверяют доступные соединения, положение опор и геометрию рамы. На каждом участке сверяют, что анкерная пластина для окон закреплена по монтажной схеме и не деформировалась при заполнении шва. Обнаруженные дефекты исправляют и повторно проверяют до отделки.
