Гидрострелка — это гидравлический разделитель между котлом и отопительными контурами: малое сопротивление внутри узла позволяет насосам первичного и вторичного контуров создавать собственные расходы. Она снижает взаимное влияние насосов, но не заменяет расчёт системы, балансировку или проверку схемы производителя.
Зачем нужно гидравлическое разделение
В системе отопления котёл или тепловой насос образует первичный контур, а радиаторы, тёплый пол и другие потребители — вторичные. У каждого контура может быть свой насос и своё сопротивление труб, клапанов и оборудования. Гидрострелка создаёт между ними участок с малым гидравлическим сопротивлением, поэтому изменения работы одного насоса слабее влияют на расход в другом контуре.
Когда несколько насосов подключены без подходящей гидравлической развязки, их рабочие характеристики могут взаимодействовать через общие участки труб. При включении одного контура меняется перепад давления, который видит другой насос, а расход в ветви может отличаться от расчётного. Разделитель уменьшает этот эффект, но сам по себе не задаёт расход: его формируют насос, сопротивление контура и регулирующая арматура.
Расход первичного и вторичного контуров не обязательно совпадает. Если котловой насос подаёт больше воды, чем забирают потребители, избыток проходит внутри узла к обратной линии котла. Если вторичный насос забирает больше, часть обратной воды подмешивается к подаче потребителей. Поэтому температура на выходе зависит от режима насосов и нагрузки, а гидравлическое разделение нельзя считать автоматическим поддержанием одинаковой температуры во всех ветвях.
Когда рассматривают такую схему
Необходимость разделения оценивают по документации теплогенератора и устройству всей системы. У котла или теплового насоса могут быть заданы допустимый расход через теплообменник, требования к минимальному протоку и ограничения по перепаду давления. Если вторичные насосы, зональные клапаны или приводы меняют расход при закрытии отдельных ветвей, проектировщик проверяет, как это повлияет на контур источника тепла.
Такая схема может быть полезна при нескольких независимо управляемых отопительных контурах, различающихся по расходу или сопротивлению. Это не означает, что один прибор нужен в каждом доме: в небольшой системе с одним подходящим насосом он может не дать практического преимущества. Решение принимают после проверки схемы, требований оборудования и расчётных режимов, включая ситуацию, когда активна только часть потребителей.
Гидравлическую независимость иногда получают и без отдельного корпуса — например, при правильно рассчитанных близко расположенных тройниках или коротком общем участке с низким сопротивлением. Такой вариант подходит не для любой конфигурации и тоже зависит от диаметров, расстояний, насосов и требований источника тепла. Нельзя выбирать между схемами только по числу деталей или внешнему сходству монтажных узлов.
Как выбрать типоразмер
Гидрострелка выбирается по расчётным расходам обоих контуров, а не только по диаметру патрубка котла. Сначала определяют максимальный расход в первичной линии и в распределительной части при предусмотренных режимах работы. Затем значения сопоставляют с таблицей пропускной способности конкретной модели: производитель может предписывать подбор по большему из двух расходов или задавать собственный метод выбора.
Расходы отопительных ветвей рассчитывают по их тепловой нагрузке и принятой разнице температур подачи и обратной линии. Для этого нужны данные по помещениям, приборам отопления, температурному графику и насосу; угадывать их по площади дома недостаточно. Если теплогенератор требует минимального протока, расчёт проверяют и для случая, когда часть зон отключена термостатами или приводами.
Кроме пропускной способности проверяют допустимые рабочие давление и температуру, материал корпуса, тип присоединения и разрешённый теплоноситель. Антифриз или другая водно-гликолевая смесь допустимы только в пределах, указанных изготовителем для выбранной модели и уплотнений. У комбинированных исполнений отдельно уточняют назначение воздухоотводчика, грязеуловителя, магнитной вставки и сливного крана: наличие этих элементов не отменяет проверки их обслуживания и совместимости с системой.
Подключение и размещение

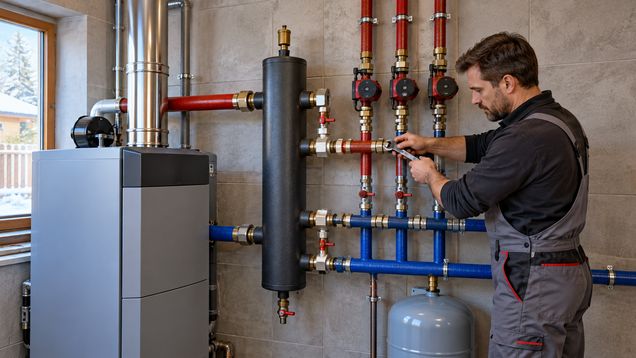

У четырёхпатрубкового устройства одна пара присоединений относится к первичному контуру, другая — к вторичному. Сторону источника тепла связывают с его подачей и обраткой, а распределение подключают согласно схеме производителя. У многих вертикальных моделей горячие линии располагают сверху, обратные — снизу, однако расположение штуцеров, допустимая ориентация и назначение портов зависят от конструкции.
До монтажа проверяют направление потока, обозначения на корпусе и монтажную инструкцию. Для отдельных схем важно, чтобы направления циркуляции в первичной и вторичной частях были согласованы: ошибочная перекрёстная разводка может вызвать нежелательное смешение и изменить температуру подачи или возврата. Если схема котельной отличается от типового рисунка, подключение сверяют с проектом и документацией оборудования, а не подбирают по удобству трассы.
Место установки должно оставаться доступным для осмотра, закрытия запорных кранов и обслуживания. Если конструкция использует верхний воздухоотводчик и нижний слив, вокруг них оставляют пространство для работы и отвода воды. Опоры и трубопроводы монтируют так, чтобы вес труб не передавался на резьбовые соединения; теплоизоляцию, расстояния до стен и положение корпуса выбирают по инструкции конкретной модели.
Заполнение и проверка системы
Подключение к действующей системе отопления выполняет специалист с учётом местных требований, электрической части и инструкции теплогенератора. Перед разборкой оборудование обесточивают, дают теплоносителю остыть и безопасно сбрасывают давление; открывать горячий контур под давлением нельзя. Запорные краны и разъёмные соединения планируют заранее, чтобы отдельный узел можно было обслужить без ненужного слива всей системы, если это допускает схема.
После монтажа трубопроводы и теплообменник промывают, заполняют подготовленным теплоносителем и удаляют воздух в порядке, установленном изготовителями оборудования. Проверку герметичности проводят при предусмотренном для системы давлении и по применимым местным правилам; универсальное испытательное значение для всех домов указывать нельзя. До включения котла проверяют положение арматуры, наличие воды в насосах и отсутствие видимых утечек.
При пуске проверяют не только работу источника тепла, но и каждый предусмотренный режим циркуляции. Сопоставляют фактические температуры подачи и обратки, шум насосов и нагрев конечных ветвей с проектными ожиданиями; расход и балансировку проверяют доступными приборами и настройками. Если после переключения зон температура меняется, это сначала сопоставляют с расчётной схемой и режимами насосов, а не пытаются устранить подбором температуры котла наугад.
Эксплуатация и поиск неисправности
Гидравлический разделитель не заменяет балансировочные клапаны, смесительные узлы или автоматику, если они нужны для разных температурных графиков. Насосы должны соответствовать сопротивлению своих контуров, а регулирующая арматура — настройкам проекта. Если радиаторы или петли тёплого пола получают неодинаковый расход, проверяют балансировку, фильтры, воздух в ветвях, работу клапанов и режимы насосов.
Посторонний шум, частое отключение котла, слабый нагрев отдельных зон или нестабильная температура могут иметь разные причины. Среди проверок — соответствие фактической схемы проекту, направление подключений, загрязнение сетчатого фильтра, настройки насосов и наличие воздуха. Изменять насос, закрывать ветви или повышать температуру источника без диагностики не следует: такая мера может скрыть причину, увеличить расход энергии или вывести оборудование за допустимый режим.
Периодичность очистки, удаления воздуха и осмотра соединений задают изготовители компонентов и правила эксплуатации системы. У комбинированного устройства проверяют состояние воздухоотводчика, нижнего сливного узла и магнитного элемента, если они предусмотрены; при обслуживании учитывают температуру и давление теплоносителя. При плановом осмотре установленная гидрострелка и прилегающие соединения должны оставаться доступными для проверки на подтекание и безопасного обслуживания.
