Стальная колонна принимает усилия от балок, перекрытий и связей и передаёт их через базу на фундамент. При проектировании стальной колонны подбирают сечение, проверяют устойчивость, соединения и работу основания; расчётная схема учитывает нагрузку, закрепление и связи каркаса на каждом уровне.
Роль колонны в каркасе
Стальная колонна — вертикальный несущий элемент, который собирает усилия от примыкающих конструкций и передаёт их нижним этажам или фундаменту. В зависимости от схемы она может воспринимать продольную силу, изгибающий момент и поперечную силу одновременно. Поэтому её нельзя подбирать только по площади сечения или этажности здания.
Нагрузка проходит через перекрытия и балки к колоннам, а далее — через соединения и опорные узлы в основание. Связи и рамные соединения ограничивают перемещения каркаса и влияют на расчётную длину элементов. Если изменить расположение балки или удалить связь, меняется не только путь вертикальной нагрузки, но и устойчивость системы.
Устойчивость стальной колонны зависит от длины между закреплениями, жёсткости узлов и направления возможного изгиба. В одном здании условия вдоль двух главных осей могут различаться из-за расположения связей и рам. Расчётная модель должна учитывать реальные боковые опоры, а не считать каждую колонну одинаково закреплённой.
Колонны выполняют из прокатных профилей, труб или сварных составных сечений. Форму выбирают по сочетанию усилий, устойчивости, соединяемости с балками, технологии монтажа и защите от огня и коррозии. Сечение, удобное для одного узла, может осложнить другой, поэтому его рассматривают вместе с деталями каркаса.
Какие усилия и потери устойчивости проверяют
В проекте задают постоянные и временные нагрузки от этажей, оборудования, снега и других воздействий, относящихся к зданию. Учитывают положения балок и наличие консольных участков, если они создают внецентренную передачу усилий. Для каждого сочетания определяют значения продольной силы, изгиба и поперечного воздействия.
Даже при преимущественно вертикальной нагрузке небольшая несоосность, ветровое воздействие или жёсткое соединение с балкой могут добавить изгиб. Расчёт ведут на фактическое сочетание осевой силы и момента, а не проверяют отдельно только сжатие. Особенности соединения и схема закрепления задают, какая часть момента передаётся в колонну.
Сжатый элемент может потерять общую устойчивость, изогнувшись относительно одной из осей сечения или повернувшись вокруг продольной оси. Для открытых и несимметричных профилей рассматривают подходящие для их формы виды потери устойчивости. Для тонкостенных элементов сечения дополнительно проверяют местную устойчивость, если она влияет на несущую способность.
Стальную колонну проверяют с учётом расчётной длины и условий закрепления на промежуточных уровнях. Перекрытие, распорка или связь дают боковую опору лишь тогда, когда их соединение и прочность способны передать соответствующее усилие. Одной отметки этажа недостаточно, чтобы определить расчётную длину без анализа всей системы.
Стальная колонна воспринимает дополнительные усилия при деформации каркаса; в расчёте учитывают начальные несовершенства и эффекты второго порядка, если они существенны для принятой методики. Перемещения рам могут увеличить изгибающие моменты в колоннах. Связевая схема должна обеспечивать устойчивость в процессе эксплуатации и на предусмотренных монтажных этапах.
Выбор сечения и узлов
Профиль выбирают по сочетанию несущей способности, общей и местной устойчивости, предельных перемещений и условий изготовления. Проверяют толщину полок и стенки, положение осей, места приложения нагрузки и возможность разместить соединительные детали. При необходимости сечение усиливают рёбрами или диафрагмами по расчётным требованиям.
Сечение не является единственным критерием выбора: вес, длина отправочных марок, доступность сварки, перевозка и подъём влияют на проектное решение. Составные колонны и коробчатые профили требуют проработки внутренних швов, поперечных элементов и защиты труднодоступных поверхностей. Эти детали должны быть доступны для контроля при изготовлении.
Для колонны в составе рамы узлы с балками конструируют в соответствии с расчётной моделью. Если соединение принято жёстким, оно должно передавать предусмотренные усилия и иметь нужную жёсткость; если шарнирным — не создавать случайного защемления, которого нет в расчёте. Фактическая податливость узла может изменить распределение моментов по этажам.
Стыки колонн размещают и рассчитывают так, чтобы соединение передавало силы, которые возникают в выбранном месте. Проектом задают стыковые накладки, сварные швы или болтовые детали, последовательность сборки и требования к монтажным допускам. Перенос стыка или уменьшение числа креплений без расчёта изменяет работу элемента.
Защита металла от коррозии зависит от влажности, температуры, контакта с агрессивной средой и требований к долговечности. Для стальной конструкции также задают решения по огнестойкости, совместимые с узлами и предполагаемым покрытием. Закрывать детали отделкой до проверки выполненных соединений не следует.
База и передача усилий в основание

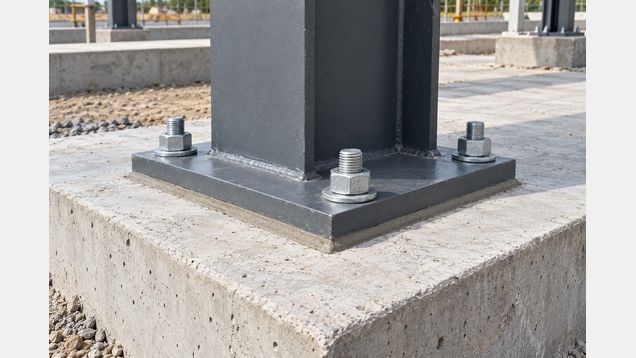

В нижнем узле усилия от колонны передаются через опорную плиту и предусмотренные проектом детали на бетон фундамента. Проверяют изгиб и контактное давление плиты, работу анкеров, сварные соединения, опирание и местную прочность основания. Конкретный набор проверок определяется видом нагрузки и расчётной схемой.
Анкеры могут воспринимать растяжение и поперечные усилия, а опорная плита — распределять сжатие на основание. Если колонна передаёт момент, распределение усилий между краями базы и анкерами зависит от закрепления и контакта с фундаментом. Эти компоненты проектируют как единый узел, а не выбирают независимо по каталогу.
Подливку под опорной плитой выполняют по проектным требованиям, чтобы обеспечить предусмотренное опирание. До монтажа проверяют отметки, положение анкеров, расстояния между ними и соответствие шаблону. Несовпадение отверстий или перекос нельзя устранять произвольным изгибом анкеров без решения конструктора.
Стальная колонна при монтаже временно раскрепляется до завершения соединений с балками и связями, которые обеспечивают проектную устойчивость. Последовательность установки, выверки и затяжки крепежа задают проектом производства работ. Временные связи снимают лишь после подтверждения, что постоянная система собрана и способна принять нагрузки.
Проверка готовой конструкции
Перед вводом каркаса в работу проверяют вертикальность колонн, положение стыков, состояние сварных швов и болтов, опорных плит и связей. Обнаруженные отклонения сопоставляют с проектными допусками и оценивают по конкретному узлу. По внешнему виду нельзя подтвердить несущую способность скрытых анкеров или внутренних швов.
После установки нового оборудования, изменения планировки или появления дополнительной нагрузки расчётную схему сверяют с фактической. Отключённая связь, вырез в стенке, коррозионное повреждение или смещение опорной плиты могут повлиять на устойчивость и передачу усилий. До оценки инженера не следует увеличивать нагрузку или маскировать повреждённую зону покрытием.
В многоэтажном здании связи и распорки между стальными колоннами в предусмотренных проектом плоскостях ограничивают боковые перемещения каркаса. При реконструкции проверяют, что сохраняются предусмотренные проектом связи, диафрагмы перекрытий и закрепления по высоте. Если их меняют, проектировщику передают планы, данные о новых нагрузках и фактическое состояние соединений.
