Двойной брус собирают из двух деревянных контуров, связанных по проекту; промежуток между ними заполняют утеплителем или другим предусмотренным материалом. Для стены из двойного бруса заранее согласуют несущую схему, соединения, перемещения древесины при высыхании и защиту от влаги, затем монтируют оболочки и проверяют заполнение до обшивки.
Как устроена стена из двух контуров
Двойной брус — это стена, в которой две деревянные оболочки образуют полость для заполнения. Внешняя и внутренняя части могут быть выполнены из бруса, досок или элементов конкретной заводской системы. Их толщина, расстояние между ними и способ соединения определяются проектом, а не одним универсальным стандартом.
Полость двойного бруса вмещает утепление между деревянными слоями без увеличения толщины каждого элемента. Но теплоизоляция зависит от всей стены: непрерывности заполнения, соединительных деталей, углов, оконных проёмов и примыкания к перекрытиям. Сквозные деревянные связи проводят тепло быстрее, чем утеплитель, поэтому их расположение учитывают при расчёте.
В разных конструкциях нагрузку может нести один контур или оба. Нельзя предполагать, что внутренний слой только закрывает утеплитель или что наружный сам удержит перекрытия и крышу. В проекте указывают несущие элементы, раскрепление стен, опирание балок и путь усилий до основания.
Две деревянные оболочки — не то же самое, что двойная обшивка или обычная каркасная стена. Сходство внешнего вида не означает одинаковую работу узлов и заполнения. Сборку ведут по документации выбранной системы.
Что определить до раскроя
Рабочие чертежи должны показывать планы, разрезы и фасады с размерами контуров, углов и проёмов. Для каждого стыка отмечают соединитель, направление крепежа и допустимую подвижность. Если деталь одновременно связывает обе оболочки, проектировщик учитывает усилия, влажностные изменения древесины и поведение заполнителя.
До заказа материала согласуют породу и сорт древесины, её влажность при монтаже, геометрию профиля и защитную обработку. Детали с короблением, гнилью, сколами в рабочей зоне или отклонением от спецификации не подгоняют силой. Их маркируют и решают с поставщиком или проектировщиком, можно ли заменить элемент.
Маркировку на чертеже связывают с длиной и местом установки детали, чтобы не перепутать контуры. Углы и проёмы проверяют отдельно: там сходятся соединения, утепление и наружная защита.
Древесину хранят на ровных прокладках над грунтом, закрывая от осадков, но оставляя вентиляцию. До сборки осматривают материал и сверяют его с требованиями системы. Покрытия наносят на подготовленную поверхность совместимым способом, не закрывая влажную древесину составом, который препятствует её высыханию.
Основание и первый венец
Сначала проверяют фундамент или перекрытие, на которое опирается стена: отметки, размеры, оси и положение крепёжных деталей. Отклонения сверяют с допусками проекта до укладки древесины. Случайная подкладка или перенос анкера меняют работу опоры и требуют согласования.
Между минеральным основанием и нижним деревянным элементом предусматривают защиту от капиллярной влаги — воды, которая поднимается по порам основания. Узел ограничивает её подсос и сохраняет предусмотренный путь отвода наружу. Перед укладкой проверяют сплошность слоя и отсутствие складок под опорной деталью.
Оси нижних элементов и креплений размечают по чертежу. Анкеры подбирают по расчёту с учётом основания и усилий; менять их положение или диаметр, сверлить новое отверстие без проверки нельзя — это может ослабить опорный узел.
Первый ряд выставляют по уровню и проверяют его положение относительно углов и проёмов. До продолжения сборки измеряют диагонали или другие контрольные размеры, если они заданы проектом. Ровное основание облегчает сборку следующих рядов и уменьшает риск накопления перекоса по высоте стены.
Соединение двух деревянных оболочек
Двойной брус монтируют в заданной последовательности: сначала устанавливают опорные детали и углы, затем связывают контуры и формируют проёмы. Но конкретный порядок зависит от типа элементов и соединителей. Если система предусматривает поэтапную установку утепления, её нельзя переносить на вариант, где полость заполняется после замыкания стены.
Связи между контурами удерживают заданное расстояние и передают предусмотренные усилия. Их шаг, расположение и тип задаются проектом; произвольная замена металлической детали деревянной рейкой меняет жёсткость узла. На углах и у проёмов проверяют, не сталкиваются ли соединители с креплением окон, перемычек или отделки.
К двойному брусу нельзя автоматически переносить соединения обычного сруба. Деревянные детали меняют размеры при изменении влажности; уменьшение при высыхании называют усадкой. Два контура и утеплённая полость могут перемещаться неодинаково. Проект учитывает это: задаёт жёсткие и скользящие узлы, а также зазор над проёмом.
При укладке каждого следующего ряда контролируют смещение деталей, ширину полости и совпадение элементов в углах. Крепёж устанавливают без расщепления древесины и в соответствии с инструкцией системы. Если отверстия или пазы не совпали, выясняют причину до затяжки: усилие не должно скрывать ошибку раскроя или сборки.
После временной фиксации проверяют вертикальность стены, плоскость контуров и размеры проёмов. Постоянные связи устанавливают до снятия временных; при перерыве открытая стена должна оставаться закреплённой.
Заполнение полости и защита от влаги

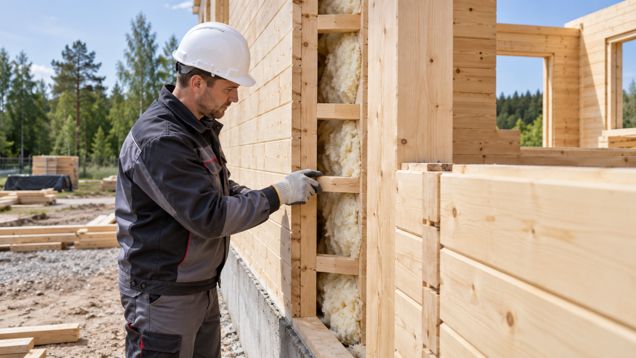

Перед заполнением полости убирают стружку и проверяют, что внутри нет дождевой воды, мусора и незакреплённых обрезков. Утеплитель подбирают для совместной работы с древесиной и проектными слоями стены. Для насыпного материала важны плотность заполнения и возможность осадки, для плитного — точный раскрой без крупных щелей и чрезмерного сжатия.
Заполнитель не должен выпадать из полости, перекрывать предусмотренные продухи или мешать движению элементов. Монтаж ведут по инструкции производителя и проекту, особенно у нижнего венца, перемычек, углов и окон. До закрытия стены проверяют заполнение фонарём или другим доступным способом, чтобы обнаружить пустоты и намокшие места.
Увеличение толщины утепления меняет температуру и высыхание слоёв стены. Если влага попадает внутрь через дождь, протечку или негерметичный стык, она может задержаться в древесине и утеплителе. Поэтому проект увязывает защиту от наружной воды, воздухоизоляцию — слой от неконтролируемого движения воздуха — и движение водяного пара с климатом и материалами стены.
Мембраны, пароизоляцию и вентиляционный зазор — пространство для отвода влаги за облицовкой — располагают по проектному решению. Нельзя универсально размещать непроницаемую плёнку «изнутри» или «снаружи»: это зависит от состава стены и условий эксплуатации. Стыки, углы и проходки герметизируют совместимыми материалами, а воду от окон и фасада отводят наружу от древесины.
Пока стена открыта, её защищают от осадков временным укрытием с вентиляцией. Укрытие не должно собирать воду на горизонтальных поверхностях или герметично запирать влажные детали. Перед обшивкой проверяют состояние древесины и устраняют причину каждого намокания, а не маскируют следы отделкой.
Проёмы, перекрытия и коммуникации
Оконные и дверные проёмы собирают по отдельным узлам с указанными стойками, перемычками и креплением. Над проёмом оставляют предусмотренный проектом компенсационный зазор, если стена или элементы над ним дают усадку. Зазор заполняют материалом, который не блокирует движение, а наружный отлив защищает его от воды.
Опирание балок перекрытия и стропил согласуют с несущей схемой стены. Сосредоточенную нагрузку нельзя передавать на тонкую наружную или внутреннюю оболочку, если она не рассчитана на это. Крепление должно учитывать не только вес, но и боковые усилия, действующие на здание.
Трубы, кабели и вентиляционные каналы планируют до раскроя и сверления. Отверстие в стойке, связующем элементе или перемычке может уменьшить несущую способность. Если коммуникацию нельзя провести в предусмотренной зоне, трассу меняют или получают проектное решение по отверстию и его усилению.
Отделку крепят с сохранением проектного водоотвода и возможности высыхания стены. Облицовка не заменяет несущие связи. До закрытия фотографируют скрытые узлы и отмечают места для будущего осмотра.
Контроль перед закрытием стены
Систему «двойной брус» принимают по этапам: проверяют основание, геометрию обоих контуров, связи, крепёж и качество заполнения. Фактические отклонения сопоставляют с проектными допусками и фиксируют до обшивки. Если обнаружено смещение или повреждение несущей детали, участок не нагружают до решения проектировщика.
Отдельно осматривают углы, нижний ряд, стыки у перекрытий, окон и наружных дверей. Проверяют сплошность теплоизоляции, непрерывность слоёв защиты и свободный выход воды там, где он предусмотрен. Закрывать узел, в котором остаётся влага или незакреплённый материал, нельзя.
Работая с двойным брусом, сохраняют маркировку деталей и записи о фактически выполненных скрытых работах. В журнале указывают материалы, отклонения и согласованные исправления. К отделке переходят после приёмки соединений и подтверждения, что стены готовы к следующему этапу строительства.
