Термопрофиль — холодногнутый стальной элемент с перфорированной стенкой, которая удлиняет путь теплового потока через металл. Его применяют в каркасах, где снижение теплопередачи рассчитывают вместе с несущей схемой, утеплением, связями и узлами примыкания; одна перфорация не заменяет проектирование ограждения.
Устройство и принцип работы
Термопрофиль изготавливают из тонколистовой стали, формируя сечение с полками, стенкой и продольными кромками. В стенке выполняют прорези или вытянутые отверстия по заданному рисунку, который зависит от конкретной серии. Геометрия сечения и расположение перфорации являются частью характеристик изделия, поэтому внешне похожий профиль другого производителя не обязательно имеет те же расчётные свойства.
В сплошном стальном элементе тепло может проходить по относительно прямому пути от одной стороны стены к другой. Перфорация делает этот путь длиннее и меняет распределение тепла в стенке, снижая влияние металлической стойки как теплопроводного включения. При этом металл не исчезает: непрерывные полки и крепёжные детали также участвуют в теплопередаче, поэтому результат оценивают для всей конструкции стены, а не только по наличию просечек.
Под названием выпускают разные типы изделий: стоечные С-образные элементы, направляющие, прогоны и другие профили. Они отличаются назначением, шириной, высотой, толщиной стали, формой кромок и перфорацией. Направляющая, стойка и несущий элемент покрытия выполняют разные функции, даже если изготовлены из близкой по толщине полосы металла.
Где применяют элемент

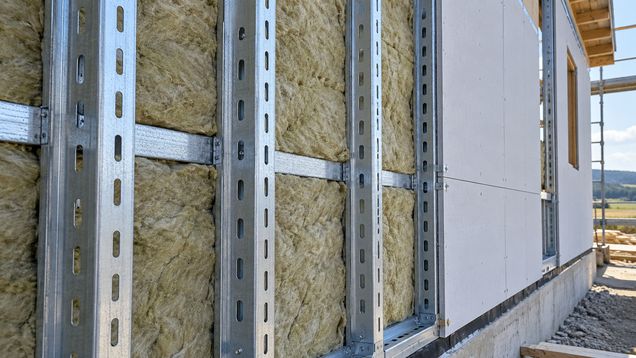

Перфорированные тонкостенные стойки используют в каркасах наружных стен и перегородок, а соответствующие профили могут входить в состав кровельных и фасадных систем. Их задача — передавать нагрузки по проектной схеме и образовывать опору для обшивки и слоёв ограждения. Сам профиль не образует готовую стену: теплоизоляция, листовая обшивка, ветрозащита, пароизоляционный и отделочный слои подбираются отдельно.
Система может собираться из отдельных стоек на площадке или поставляться панелями с заранее установленными элементами. Заводская панель упрощает повторение проектной раскладки, но не отменяет контроля геометрии, соединений и крепления к основанию. Для обоих способов важны согласованные чертежи и маркировка, чтобы на объекте не поменять местами стойки, направляющие и детали усиления.
Расчёт несущей способности
Подбор сечения начинают с геометрии здания, высоты стены, шага стоек, пролёта, назначения конструкции и действующих нагрузок. В расчёте учитывают собственный вес, перекрытия или кровлю, ветер, снег и другие воздействия, предусмотренные проектом. Допустимая нагрузка зависит не только от толщины металла: на неё влияют форма сечения, сталь, перфорация, закрепление концов и боковая устойчивость.
Термопрофиль рассчитывают как перфорированный холодногнутый элемент, а не как сплошную стальную полосу того же внешнего размера. Уменьшенная площадь стенки и форма отверстий влияют на работу при сжатии, изгибе и местной потере устойчивости. Проектировщик проверяет эффективные характеристики сечения и соединения по принятой методике; обычная таблица для неперфорированного профиля не подтверждает несущую способность другого изделия.
Особенно внимательно рассматривают длинные стойки, участки вокруг крупных проёмов, консольные зоны и места сосредоточенной нагрузки. Проём под окно или дверь требует обрамления, перемычек и опор, рассчитанных вместе с остальным каркасом. Добавить рядом ещё одну стойку или соединить два элемента можно только по узлу, который показывает, как между ними передаются усилия.
Важны также связи и закрепление от бокового перемещения. Обшивка может участвовать в пространственной работе каркаса лишь при предусмотренном материале, схеме раскладки и креплении к стойкам. До монтажа обшивки устойчивость обеспечивают временными связями, а постоянные связи и анкеровку к фундаменту выполняют по проекту.
Соединения и монтаж
Для сборки применяют крепёж, предназначенный для тонкостенной стали заданной толщины. В чертежах задают вид самонарезающего шурупа или другого соединителя, его расположение, количество и допустимое расстояние до края. Случайный длинный саморез может пройти стенку насквозь, повредить соседний слой или не обеспечить требуемого соединения; замена крепежа требует проверки совместимости.
При монтаже совмещают направляющие и стойки по разметке и фиксируют их в предусмотренных точках. На площадке нельзя произвольно расширять или заваривать штатные просечки, изменять стенку или подрезать полки: такое вмешательство меняет работу сечения и состояние защитного покрытия. Допустимость любого изменения сверяют с рабочими чертежами и документацией изделия. Если профиль не подходит по длине или в нужном месте возникло пересечение коммуникаций, решение согласуют с проектировщиком.
Каркас собирают на ровной поверхности либо выставляют элементы в проектное положение с контролем вертикальности и плоскости. При временном закреплении учитывают монтажные нагрузки и ветер, пока система не получила расчётную жёсткость. Не следует складировать материалы на незакреплённом каркасе или использовать его как площадку для подъёма грузов без предусмотренных мер.
Если профиль изготовлен из оцинкованной стали, защитный слой предохраняет его от коррозии только в предусмотренных условиях эксплуатации. При резке и сверлении соблюдают требования изготовителя к защите кромок и уборке металлической стружки. Повреждённые детали и элементы с сильной деформацией не скрывают обшивкой до оценки их пригодности.
Теплоизоляция и защита стены
Снижение теплопередачи по стенке не устраняет тепловые мосты в местах стыков, углов, перекрытий, креплений и примыканий к окнам. Поэтому конструкцию оценивают целиком, включая обшивки, утеплитель, облицовку и металлические соединители. Непрерывность теплоизоляционного слоя особенно важна на границах наружных стен с фундаментом, крышей и проёмами.
Утеплитель укладывают без незаполненных полостей и крупных щелей, соблюдая предусмотренное проектом расположение относительно стоек. В отдельных системах применяют наружный непрерывный слой теплоизоляции, в других — иные решения. Толщину и сочетание материалов определяют теплотехническим расчётом для климата и режима использования здания.
Влагозащита зависит от всего состава стены и движения водяного пара через слои. Для предотвращения накопления влаги назначают положение парорегулирующего слоя, внутреннюю герметичность и наружную защиту от осадков с учётом проекта. Нельзя подбирать плёнки только по названию стороны стены или перекрывать вентиляционный зазор без проверки системы.
Проходы труб, кабелей и вентиляционных каналов заранее размещают так, чтобы не нарушать стойки, связи и защитные слои. Если коммуникация пересекает металлический элемент, проектом задают допустимый проход или обходной маршрут. Незапланированная прорезь в полке или стенке может одновременно ослабить каркас и нарушить непрерывность утепления и воздухоизоляции.
Контроль перед обшивкой
До закрытия каркаса проверяют маркировку и сечение поставленных деталей, шаг стоек, отметки проёмов, состояние соединений и соответствие чертежам. Осматривают анкеры, постоянные и временные связи, крепление направляющих и опорные зоны. Отдельно фиксируют отклонения, повреждения покрытия и изменения, внесённые при монтаже.
Перед укладкой изоляции убеждаются, что элементы стоят в правильном направлении, коммуникации не пересекают несущие участки, а швы обшивки будут иметь опору. После установки предусмотренных связей и обшивки проверяют крепёж и целостность слоёв стены. Исправление скрытых узлов до облицовки проще, чем поиск причины прогиба, продувания или локального охлаждения в готовом помещении.
Проверку начинают с сопоставления фактически смонтированных элементов, соединений и утепления с рабочими чертежами. Для каждого участка подтверждают, что термопрофиль соответствует чертежу, не имеет непредусмотренных подрезок или отверстий и закреплён предусмотренным способом и работает в составе непрерывно связанного каркаса. Найденные отклонения устраняют до того, как конструкция будет закрыта внутренней и наружной отделкой.
