Рециркуляция горячей воды возвращает остывшую воду из дальних участков к водонагревателю по отдельной обратной линии. Это сокращает ожидание у крана, но добавляет насос, теплопотери и требования к балансировке; для рециркуляции горячей воды важны схема, изоляция труб и безопасный режим нагрева.
Пойми, как работает замкнутый контур
Рециркуляция горячей воды — это движение воды по подающей линии к точкам разбора и обратно от дальнего участка к водонагревателю. Циркуляционный насос поддерживает движение, когда краны закрыты, поэтому горячая вода обычно быстрее доходит до удалённого смесителя. Контур должен возвращать воду в предусмотренную точку нагрева, а не соединять подачу с холодным водопроводом.
Для рециркуляции горячей воды прокладывают обратную трубу, подключённую к концу подающей магистрали или к возвратам отдельных ветвей. Насос, обратный клапан и отсечная арматура должны соответствовать направлению потока и схеме конкретного водонагревателя. Положение патрубков и допустимый способ подключения проверяют по паспорту оборудования.
Такая схема сокращает время ожидания, но не устраняет расход воды полностью: перед выходом из крана вода в ответвлении от магистрали всё равно может остывать. При короткой разводке дополнительная линия и постоянно работающий насос могут не оправдать теплопотери и затраты на монтаж. Оцени длину трасс, частоту использования удалённых кранов и возможность утеплить трубы.
Спланируй трассу и подключение
До монтажа нанеси на схему водонагреватель, подающую магистраль, все точки разбора и путь возвратной линии. Укажи направление движения, место насоса, обратного клапана, воздухоотвода и кранов для обслуживания. Ветвь должна иметь непрерывный проектный путь к возврату; тупиковые отрезки, через которые вода почти не движется, не заменяют полноценную циркуляцию.
В многоветвевой системе рециркуляция горячей воды может распределяться неравномерно: короткая ветвь с малым сопротивлением забирает больше расхода, а дальняя получает меньше. Это приводит к разнице температур и длительному ожиданию в удалённых помещениях. Для настройки предусматривают балансировочные клапаны на возвратах ветвей и точки измерения, доступные при наладке.

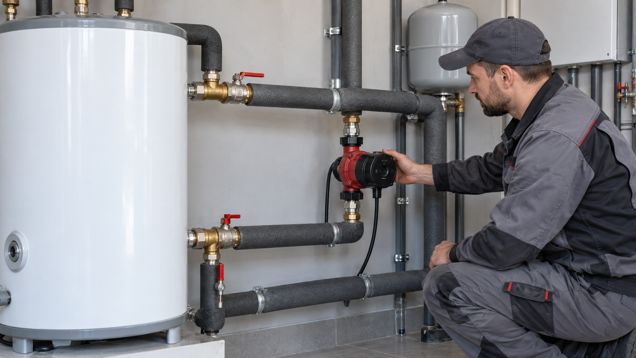

Насос на обратной линии выбирают по требуемому расходу и сопротивлению трассы, а его материалы — по требованиям к питьевой горячей воде, температуре и давлению. Уточни допустимую ориентацию корпуса, наличие обратного клапана и минимальное расстояние до водонагревателя по инструкции именно этой модели. Присоединительный размер сам по себе не показывает, подходит ли насос к длине и разветвлённости сети.
Предусмотри отсечные краны и разъёмные соединения так, чтобы насос можно было обслужить без разборки стен и случайного слива всего контура. Направление стрелки на корпусе должно совпадать с потоком, а обратный клапан — препятствовать нежелательному обратному движению при остановке насоса. Не добавляй клапаны или перемычки, способные замкнуть горячую линию на холодную, без проектного решения.
Сбалансируй расход по ветвям
Если возвратов несколько, настройка одной ветви влияет на остальные: изменение её сопротивления может перераспределить поток по всей сети. Балансировку выполняют по проектным значениям расхода или температуры, двигаясь по процедуре изготовителя клапанов. Настройка только по ощущениям у ближайшего крана не подтверждает, что дальние ветви получают нужный режим.
При наладке измеряют температуру на подаче и на возврате каждой характерной ветви, проверяют циркуляцию и записывают положения клапанов. Для измерений выбирают подходящие точки на чистой поверхности трубы и учитывают теплоизоляцию, способ крепления датчика и время стабилизации. Если одна линия остаётся заметно холоднее других, сначала проверь её сопротивление, наличие воздуха и положение арматуры, а затем пересматривай балансировку всей системы.
Не увеличивай скорость насоса без проверки результата: избыточный поток может повысить шум и энергопотребление, не исправив неверно проложенную или несбалансированную ветвь. Насос подбирают под расчётный режим, а затем проверяют работу при закрытых кранах и обычном водоразборе. При изменении числа ветвей или длины трассы прежние настройки могут перестать соответствовать системе.
Снизь теплопотери и выбери управление
Тепло уходит со всей длины подающей и возвратной труб, поэтому изолируй обе магистрали материалом, рассчитанным на их температуру и условия прокладки. Особенно важны участки в холодных помещениях, шахтах и рядом с холодными трубами. Требуемую толщину изоляции и защиту от влаги определяют проект и местные строительные требования.
Непрерывная рециркуляция горячей воды поддерживает готовность у кранов, но увеличивает время, в течение которого система отдаёт тепло окружающей среде.
Система с рециркуляцией горячей воды может работать постоянно или по температуре, таймеру либо запросу, если такой режим сохраняет требуемые параметры воды.
Не отключай насос надолго только ради экономии, не проверив последствия для температуры и движения воды в малопользуемых участках.
Контроллер может запускать рециркуляцию горячей воды по температуре возвратной линии или по запросу, если эти режимы предусмотрены проектом. Проверь настройку включения, отключения и поведение при пропадании питания по инструкции насоса и контроллера. Если несколько устройств управляют одним контуром, согласуй их алгоритмы, чтобы они не включали и не останавливали насос одновременно по противоречивым сигналам.
Учитывай температуру и защиту от ожога
Температуру хранения и возврата горячей воды устанавливают с учётом местных санитарных требований, инструкции водонагревателя и схемы защиты пользователей. Застойные участки и недостаточный нагрев требуют внимания к водному режиму, а слишком горячая вода у крана создаёт риск ожога. Рециркуляционный контур сам по себе не гарантирует санитарную безопасность и не заменяет обслуживание водонагревателя и арматуры.
Если проект предусматривает высокую температуру в магистрали, для снижения риска ожога применяют правильно подобранные смесительные устройства у точек разбора. Их настройку и размещение согласуют с общей температурной схемой, чтобы не получить длинный участок с остывающей смешанной водой. Не меняй настройки нагрева или термостатического клапана по одному показанию без проверки руководства и местных правил.
Удаляй из проекта неиспользуемые тупики, а редко используемые краны обслуживай по рекомендациям для конкретного здания и водопроводной системы. Проверяй чистоту аэраторов, душевых леек и фильтров, а водонагреватель промывай только по инструкции производителя или силами специалиста. При длительном простое, ремонте или нарушении параметров воды согласуй безопасный запуск с сантехником.
Проверь работу после монтажа
Перед запуском убедись, что контур заполнен, воздух удалён через предусмотренные точки, все краны выставлены по схеме, а насос установлен в правильном направлении. Проверь соединения на течь и запусти оборудование по инструкции; горячие участки и открытые соединения могут причинить ожог. После стабилизации режима замерь температуры на ближайшей и самой удалённой точке, а также на возвратах ветвей.
Сравни время получения горячей воды и температуру на дальних кранах с проектными ожиданиями, затем проверь режим после остановки и повторного запуска насоса. Шум, обратный поток, частое включение или большая разница между ветвями могут указывать на воздух, ошибку обратного клапана, разбалансировку или неверное управление. Не меняй несколько настроек подряд: фиксируй измерения и корректируй по одной причине за раз.
Запиши схему, параметры насоса, настройки клапанов и результаты измерений после наладки. Эти сведения помогут понять, какие ветви должны нагреваться и при каких условиях включается насос. Перед заменой оборудования или изменением трассы сверяй фактическую разводку с этой документацией и передавай расчёт специалисту.
