Поплавковый выключатель включает или размыкает электрическую цепь при подъёме или опускании поплавка с уровнем жидкости. Для поплавкового выключателя подбирают режим наполнения или опорожнения, рабочее положение, тип контакта и допустимую нагрузку на контакты; устройство связывают с системой управления по её схеме.
Как работает поплавковый механизм
Поплавковый выключатель реагирует на изменение уровня, а не измеряет давление или расход. Поплавок перемещается вместе с жидкостью и через встроенный механизм меняет состояние электрического контакта. Выход может использоваться для прямого включения совместимого устройства или для передачи команды на реле, контактор либо контроллер.
Внутри поплавка может находиться переключающий контакт, который срабатывает при изменении его положения относительно кабеля или корпуса. Состояние «замкнуто» и «разомкнуто» зависит от модели, ориентации и схемы подключения. Перед монтажом при отключённом питании проверяют маркировку и режим работы омметром или предусмотренным способом, не полагаясь только на цвет проводов.
Такой выключатель задаёт один или несколько уровней срабатывания, но не показывает точное количество жидкости в резервуаре. Для непрерывного отображения уровня нужен соответствующий измерительный датчик. Если автоматика должна различать нижнюю и верхнюю границы, схему строят с учётом гистерезиса, чтобы насос не включался и не выключался при колебаниях жидкости у одной отметки.
Выбор для наполнения или откачки
Для поплавкового выключателя сначала определяют задачу: наполнить бак, осушить приямок, защитить насос от сухого хода или включить сигнализацию. При заполнении команда насосу обычно подаётся на нижнем уровне, а остановка происходит на верхнем. При откачке логика обратная: насос запускается при подъёме жидкости и останавливается после её снижения до допустимой отметки.
Исполнение устройства должно соответствовать объёму свободного хода в баке или колодце. Проверяют габариты корпуса, длину кабеля, положение крепёжной точки и предусмотренный изготовителем угол переключения. Если поплавку не хватает пространства для подъёма и опускания, механизм не достигнет заданных уровней или будет работать нестабильно.
Для резервуара учитывают форму, глубину, расположение насоса, входного патрубка, стенок и внутренних перегородок. Поплавок не должен застревать между насосом и стеной, цепляться за кабель или касаться деталей, ограничивающих его поворот. Точку подвеса и длину свободной части кабеля назначают так, чтобы оба состояния контакта возникали до опасного переполнения или осушения.
Вода может поступать струёй, создавать волну или пену, поэтому уровень у места установки иногда колеблется. При таком режиме датчик размещают там, где поплавку не мешают турбулентность и движущиеся механизмы. Если колебания вызывают частые переключения, применяют предусмотренные системой меры, например меняют точку установки или добавляют отдельный контроллер с подходящей логикой.
Контакты и электрическая нагрузка
На маркировке проверяют допустимые напряжение и ток контактов, тип коммутируемой нагрузки и назначение проводов. Пусковой ток двигателя может быть выше рабочего, поэтому номинала, достаточного для сигнальной цепи, недостаточно для прямого управления насосом. Когда нагрузка превышает допустимую для выключателя, контакты используют в цепи управления контактором или реле по проектной схеме.
В схеме с поплавковым выключателем выбирают, должен ли контакт размыкать цепь при верхнем или нижнем положении. Нормально открытое и нормально закрытое состояния нельзя угадывать по форме поплавка: их проверяют по документации и фактическому переключению. При нескольких уровнях применяют отдельные устройства или специальный контроллер, а не соединяют провода произвольно.
Если нужен аварийный сигнал высокого уровня, его предусматривают как отдельную функцию с собственным порогом и проверкой. Основной выключатель может отказать из-за заедания, загрязнения, повреждения кабеля или неисправности насоса, поэтому критичную защиту проектируют с учётом возможных отказов. Наличие одного поплавка само по себе не гарантирует предотвращение затопления.

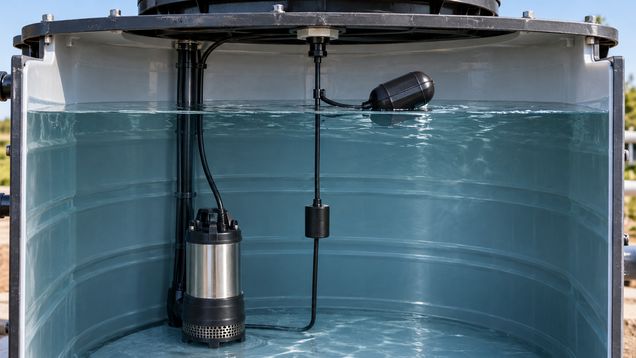

Установка в резервуаре
Монтаж выполняют так, чтобы поплавок свободно менял положение и не удерживался натянутым кабелем. В моделях с грузом или держателем кабель закрепляют только в предусмотренных местах и с указанной длиной свободного участка. Нельзя подвешивать устройство за электрический ввод, перегибать кабель у корпуса или самостоятельно вскрывать герметичную оболочку.
Поплавковый выключатель размещают вдали от потока на входе, насоса и острых кромок. Провод фиксируют с разгрузкой натяжения, оставляя достаточный запас для движения поплавка, но не такую петлю, в которой он может запутаться. Крепёж и кабельный ввод должны удерживаться на конструкции резервуара при длительной работе и периодическом обслуживании.
Точки переключения для наполнения или опорожнения определяют по требуемым границам уровня и ограничениям оборудования. Насос должен остановиться до подсоса воздуха, перегрева или работы без достаточного погружения, если этого требует его конструкция. Верхнюю границу выбирают с запасом до перелива, учитывая приток, объём над поплавком и время реакции автоматики.
Перед работой с проводами отключают питание и убеждаются в отсутствии напряжения. Электрическую часть подключают по схеме конкретного устройства, соблюдая защитное заземление и требуемые меры защиты от тока утечки. Место соединения защищают от воды и конденсата в соответствии со степенью защиты изделия; одного заявления о водонепроницаемости кабеля недостаточно, если разъём или коробка установлены неправильно.
Настройка и проверка работы
После монтажа вручную проверяют свободное перемещение поплавка по всему рабочему диапазону. Если механизм задевает стенку, трубу или кабель, меняют крепление до подключения автоматики. Одновременно убеждаются, что положение подвеса не меняется при лёгком натяжении кабеля и что контакты переключаются в нужном направлении.
Затем систему проверяют при контролируемом изменении уровня: фиксируют точку включения, точку остановки и показания аварийной сигнализации. Для насоса подтверждают, что он запускается и отключается именно в заданной последовательности. Если используется контроллер, проверяют его входы, задержки и режим после восстановления питания согласно инструкции производителя.
Во время испытания наблюдают, не возникают ли повторные пуски при волне или колебании уровня. При необходимости изменяют расстояние между уровнями срабатывания или настраивают логику контроллера. Фактические положения должны оставлять достаточный объём для нормальной работы насоса и исключать перелив; точные отметки задают по конструкции и рабочему режиму системы.
Обслуживание и типичные неисправности
Если насос не запускается, продолжает работать после снижения уровня или срабатывает слишком часто, проверяют поплавок, кабель, контактную группу, питание и схему управления. Сначала определяют, перемещается ли корпус свободно и изменяется ли состояние контакта, затем проверяют реле и насос. Это помогает отличить механическое заедание от неисправности электрики или ошибки подключения.
Налёт, осадок и посторонние предметы могут ограничить ход поплавка. Резервуар и устройство очищают с учётом требований изготовителя; повреждённый кабель, трещина корпуса или потеря герметичности требуют замены либо предусмотренного ремонта. Нельзя возвращать в работу изделие с повреждённой изоляцией или следами попадания жидкости внутрь корпуса.
Поплавковые выключатели проверяют с периодичностью, установленной для оборудования и среды. В ходе осмотра убеждаются, что кабель закреплён, поплавок не цепляется, а уровни включения и остановки остаются в заданных пределах. После обслуживания выполняют полный цикл проверки насоса и аварийного сигнала, прежде чем оставлять систему работать без наблюдения.
Перед сдачей подтверждают, что поплавковый выключатель переключается в нужной последовательности, контакты не превышают паспортную нагрузку и насос останавливается на безопасном уровне. Проверяют свободный ход поплавка, защиту кабельного соединения и реакцию автоматики при достижении каждого заданного уровня. Неисправности устраняют до штатной эксплуатации резервуара.
