Перемычки над окнами перекрывают проём и передают нагрузку от стены и других вышележащих конструкций на участки стены по сторонам. Для перемычек над окнами заранее определяют материал, сечение, армирование и длину опирания по расчёту; монтаж выполняют на подготовленные опоры, сохраняя предусмотренные зазоры и защиту от влаги.
Как перемычка передаёт нагрузку
Перемычка — горизонтальный несущий элемент над проёмом. Она работает как балка: воспринимает нагрузку от кладки, перекрытия или других опирающихся конструкций и передаёт её на стены по краям окна. Эти участки стены называют простенками; их ширину и прочность тоже проверяют.
Перемычки над окнами нужны там, где проём прерывает непрерывную стену. Без рассчитанного элемента кладка над окном может прогибаться или растрескиваться, а нагрузка не будет передана на боковые опоры предусмотренным способом. Рама окна не считается опорой для стены, если система специально не рассчитана на такую работу.
На элемент могут действовать не только вес рядов кладки, но и нагрузка от перекрытия, крыши, балки или сосредоточенной опоры. Расчёт зависит от пролёта — расстояния между опорами, материала стены, схемы здания и высоты кладки над окном. Одной ширины проёма недостаточно, чтобы выбрать тип или сечение детали.
Нужно учитывать и состояние простенков. Узкая стена у края проёма может не выдержать сосредоточенное давление от опорного участка, даже если сама перемычка достаточно прочная. Проектировщик проверяет оба конца элемента, а при необходимости предусматривает усиление опоры или отдельную распределительную деталь.
Выбор материала и схемы
Перемычку выполняют из железобетона, стали, заводского армированного изделия или другого материала, который допускает проект. Выбор зависит от пролёта, нагрузки, толщины и состава стены, условий монтажа и требований к огнестойкости. Материалы нельзя взаимозаменять только потому, что их габариты подходят к проёму.
Железобетонная перемычка может быть сборной или выполненной на месте в опалубке. Для сборного изделия проверяют маркировку, направление установки и совместимость с кладкой. Монолитный элемент требует проектной схемы армирования, опалубки и последовательности бетонирования; стержни и бетон нельзя подбирать по бытовому примеру.
Стальная перемычка бывает частью заводской системы для однослойной или многослойной стены. У неё проверяют допустимый пролёт и нагрузку по документации производителя, а также толщину опирания и способ защиты от коррозии и огня. Если сталь пересекает теплоизоляционный слой, проект должен учитывать мостик холода — участок, через который тепло уходит быстрее.
В лёгкой ненесущей перегородке может применяться иное решение, чем в наружной стене с перекрытием сверху. Для деревянной стены или крупноформатных блоков детали опирания также отличаются. Сначала определяют функцию стены, затем выбирают систему перемычки, а не наоборот.
Расчёт опорных участков
Длину опирания назначают расчётом и по требованиям изготовителя выбранного изделия. Она должна передавать нагрузку на материал стены без местного разрушения. Универсальную длину нельзя назначить только по ширине окна: нормы, тип изделия, расчётная схема и прочность опоры различаются.
При подборе перемычек над окнами проверяют не только сам пролёт, но и площадь опоры с обеих сторон. Учитывают марку кирпича или блока, заполнение швов, наличие армированного пояса и близость соседнего проёма. Если кладка рыхлая, повреждённая или прерывается нишей, опорную зону оценивают отдельно.
Перемычку укладывают на ровное и устойчивое основание, указанное в проекте. Опорная подушка — распределяющий нагрузку участок из бетона или другого предусмотренного материала — нужна не во всех системах. Её размеры и армирование задают расчётом, а мягкие прокладки и случайные обломки блоков не заменяют полноценную опору.
До монтажа сверяют фактическую ширину проёма и положение опор с чертежом. Если размеры стены или окна изменились, проверяют, подходит ли изделие и сохранится ли требуемая длина контакта с кладкой. Не следует подрезать несущую деталь или смещать её к краю, чтобы компенсировать ошибку кладки.
Подготовка проёма и установка
Сначала очищают опорные поверхности от пыли и рыхлого раствора, проверяют отметки и целостность кладки. Для нового строительства перемычку монтируют в последовательности, заданной проектом: после устройства боковых опор и до продолжения кладки над проёмом. Кладку над перемычкой продолжают после достижения требуемой прочности постели или бетона по проекту.
Перемычкам над окнами необходимы ровные опорные площадки заданной проектом ширины. Каждое изделие ставят на отметку и в ориентации из чертежа, чтобы оно опиралось на предусмотренную площадь. Для стальных систем проверяют, что внутренний и наружный слои стены поднимаются по схеме производителя и не перекашивают профиль.
Подъём тяжёлой детали планируют с учётом её массы и применяемого оборудования. Людей не размещают под подвешенным грузом; деталь удерживают до надёжной фиксации на обеих опорах. Если перемычка не входит в проём или опирается только краем, её снимают и выясняют причину, а не вдавливают силой.
При замене существующей перемычки кладку над окном временно поддерживают по проекту производства работ. Демонтаж может нарушить устойчивость стены, поэтому нельзя начинать его без проверки конструктора и организованной временной опоры. Новый элемент устанавливают только после подготовки опор и подтверждения, что временная схема безопасна.

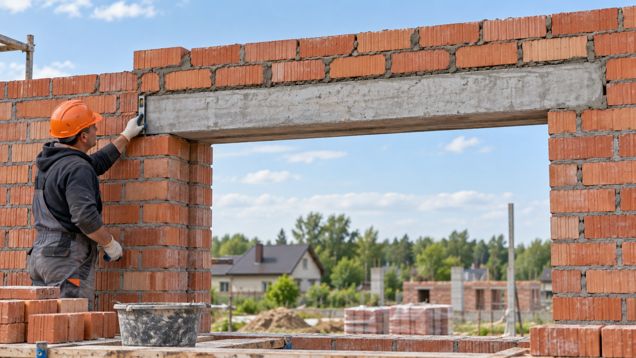

После укладки проверяют горизонтальность, положение относительно фасада, длину опирания и целостность детали. Растворная постель должна быть сплошной там, где это предусмотрено системой. Замечания фиксируют до продолжения кладки, пока доступ к обоим концам перемычки открыт.
Кладка над проёмом и временная фиксация
Перемычки над окнами принимают возрастающую нагрузку по мере продолжения кладки выше проёма. Ряды кладки смещают по проектной схеме швов и соблюдают технологические паузы для раствора, бетона или клеевого состава. Точечную нагрузку от балки или стойки не передают на элемент, если он не рассчитан на неё.
Опалубку и временные стойки снимают не по календарному предположению, а после достижения установленной проектом или изготовителем прочности. До этого временную опору не ослабляют и не перемещают. Если на площадке изменились температура, состав смеси или режим выдерживания, срок снятия проверяют по фактическим условиям.
При использовании двухслойной стены наружная и внутренняя части могут иметь отдельные элементы опирания. Их связывают и раскрепляют по проекту, чтобы одна сторона не получила нагрузку раньше другой. Над проёмом также предусматривают путь отвода воды из полости стены, если он необходим для выбранной системы.
Теплоизоляция, вода и отделка
Перемычка часто становится холодным участком стены, особенно если её материал проводит тепло лучше окружающей кладки. Непрерывность теплоизоляции проверяют над проёмом и у торцов изделия, не перекрывая рассчитанные опорные зоны. Решение согласуют с выбранной фасадной системой и требованиями к огнестойкости.
В многослойной стене над проёмом устраивают водоотводящий слой или лоток, если этого требует конструкция. Его края и боковые окончания не должны направлять воду внутрь кладки. Снаружи проверяют капельник и примыкание к окну, чтобы стекающая по фасаду вода не задерживалась у торца перемычки.
Между низом перемычки и оконной рамой сохраняют зазор, если он предусмотрен для монтажа, деформаций или герметизации. Этот зазор не заполняют жёстким раствором без указания в узле: движение стены может передаваться на раму и стеклопакет. Герметик, утеплитель и крепёж выбирают по системе окна и фасада.
До отделки проверяют, что утепление не закрывает дефекты и что водоотвод остаётся непрерывным. Стальную деталь защищают покрытием или облицовкой по требованиям проекта и производителя. Открытые торцы железобетона, кладки и металла не оставляют без предусмотренной защиты от воды и коррозии.
Что проверить до закрытия узла
Перед отделкой перемычки над окнами осматривают оба опорных конца, положение изделия и состояние кладки над ним. Проверяют отсутствие смещения, трещин, отслоений и незаполненных опорных участков. Если обнаружена деформация или разрушение, участок разгружают в безопасном порядке и обращаются к конструктору.
В исполнительной записи отмечают тип и маркировку детали, фактическую длину опирания, материалы постели и состояние водоотвода. Фотографии делают до закрытия откосов и фасада, чтобы было видно обе опорные зоны. При отклонении от проекта сначала получают согласованное решение, затем продолжают отделку.
Работая с перемычками над окнами, сохраняют доступ к узлам, которые должны проверяться при дальнейшей эксплуатации. Отдельно фиксируют места примыкания рамы, утеплителя и наружной защиты: именно их закроют откосы и отделка. По результатам осмотра устраняют замечания и только после этого закрывают проём.
