Мультисплит система связывает несколько внутренних блоков с одним наружным агрегатом через общий холодильный контур. Для мультисплит системы рассчитывают тепловую нагрузку комнат, совместимость оборудования, длину трубных трасс, отвод конденсата и режим наружного блока; число подключений и настройки зависят от модели.
Устройство и принцип работы
Мультисплит система состоит из наружного блока и нескольких внутренних приборов, соединённых трубами с хладагентом и кабелями управления. В наружном корпусе находятся компрессор и теплообменник, а комнатные блоки отдают тепло внутреннему воздуху или передают его в помещение при работе на обогрев. Конкретный состав зависит от конструкции производителя.
В режиме охлаждения внутренний теплообменник забирает тепло из комнаты, а наружный отдаёт его окружающему воздуху. Компрессор перемещает хладагент по замкнутому контуру, изменяя его давление и состояние. Внутренние вентиляторы обеспечивают циркуляцию воздуха, но сами по себе не подают свежий воздух с улицы.
Для мультисплит системы общий наружный блок обслуживает помещения через отдельные внутренние приборы и ответвления трассы. Их количество, допустимые сочетания мощностей и длины труб задаются для конкретной серии оборудования. Подключать произвольные модели только по совпадению диаметра труб нельзя.
Пользователь может задавать комнатам разные температурные настройки, если это поддерживают выбранные блоки и управление. При этом ограничения общего контура могут связывать режимы работы: часть систем не допускает одновременное охлаждение одной комнаты и обогрев другой. Это проверяют по документации, а не предполагают по наличию отдельных пультов.
Как подобрать систему для дома
Сначала определяют, какие помещения нужно охлаждать и обогревать, в какие часы они используются и как связаны между собой. Спальня, гостиная с панорамным остеклением и редко используемый кабинет имеют разные теплопритоки и требования к шуму. Подбор только по общей площади дома может привести к неравномерному комфорту.
Тепловую нагрузку рассчитывают с учётом ориентации и площади окон, утепления, затенения, вентиляции, людей, освещения и бытовых приборов. Отдельно оценивают верхние этажи и комнаты с большой солнечной нагрузкой. Запас мощности назначают по расчёту и условиям эксплуатации, а не выбирают максимально возможный блок.
Мультисплит система подбирается комплектом: проверяют наружный агрегат, суммарную и отдельную мощность внутренних блоков, число портов, совместимость управления и требуемые режимы. Для некоторых линеек допускаются определённые комбинации, которые нельзя переносить на другую модель. Состав фиксируют в спецификации до прокладки труб.
Наружная мощность и сумма паспортных мощностей внутренних приборов не всегда совпадают один к одному. Производитель может устанавливать правила одновременной работы и распределения производительности между комнатами. При расчёте учитывают, будут ли помещения использоваться вместе и какую температуру нужно поддерживать при общей нагрузке.
Схему трубных ветвей проектируют по реальным расстояниям от наружного блока до каждого прибора, перепаду высот и допустимому числу соединений. Длина, диаметры, разветвители и дополнительные заправки зависят от инструкции конкретной модели. Универсальных значений для всех производителей нет.
Слишком сложная трасса увеличивает объём монтажных работ и затрудняет поиск утечек или ремонт. Её прокладывают с минимально необходимым числом поворотов, предусматривая доступ к соединениям и защиту от повреждений. Скрытые участки фиксируют на исполнительной схеме до отделки.
Размещение внутренних и наружного блоков
Внутренний прибор размещают так, чтобы поток воздуха не бил постоянно в кровать, рабочее место или зону отдыха. Проверяют доступ для очистки фильтра и обслуживания теплообменника. Ниша, штора или мебель не должны перекрывать вход и выход воздуха.
При подключении к мультисплит системе выбирают совместимые типы внутренних блоков и способы управления. В одной комплектации могут сочетаться настенные, канальные или кассетные приборы, если такая комбинация разрешена производителем. Разные типы отличаются размещением, шумом, расходом воздуха и требованиями к потолочному пространству.
Термостат и датчик температуры должны измерять воздух комнаты, а не поток от прибора или нагретую солнцем поверхность. Если блок установлен в неудобном месте, показания могут не отражать условия в занятой зоне. Расположение и направление жалюзи согласуют с планировкой помещения.
Во время охлаждения на внутреннем теплообменнике образуется конденсат. Его собирают в поддоне и отводят по отдельной линии с предусмотренным уклоном либо насосом, если это требует планировка. Дренаж проверяют до закрытия потолка, а соединения защищают от протечек.

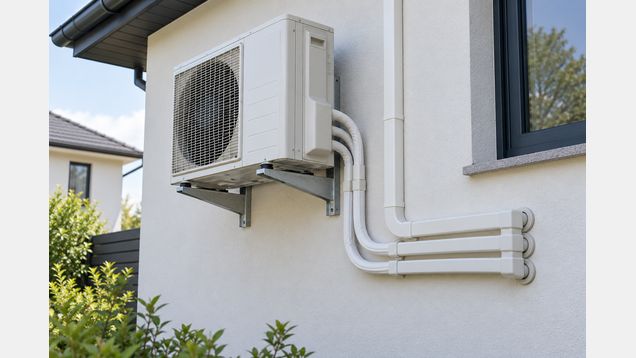

Наружный агрегат размещают на устойчивом основании или рассчитанных кронштейнах с учётом веса, вибрации и требований к креплению. Вокруг оставляют предусмотренное инструкцией пространство для движения воздуха и сервисного доступа. Выброс тёплого воздуха не должен возвращаться на теплообменник или попадать в открытые окна.
При выборе места учитывают шум вентиляторов и компрессора, отвод воды, снег и возможность очистки теплообменника. Наружный блок нельзя закрывать декоративным коробом, если он ограничивает воздушный поток. Монтаж на фасаде также согласуют с требованиями здания и доступностью безопасного обслуживания.
Трассы, питание и запуск
Медные трубы холодильного контура подбирают по диаметру и условиям производителя, соединения выполняют предназначенным для этого способом. Трубы и кабели прокладывают вместе только в предусмотренной защитной оболочке, а места прохода через стену герметизируют. Радиусы изгиба и фиксация должны исключать заломы и истирание.
Теплоизоляция холодной линии должна быть непрерывной, особенно на стыках, поворотах и вводах в помещения. Если изоляция повреждена или влажна, на поверхности может появиться конденсат. Снаружи её защищают от ультрафиолета и осадков подходящим покрытием.
Электропитание, автоматы защиты, заземление и соединительный кабель выбирают по электрическим данным наружного блока и схеме изготовителя. Нельзя объединять несколько устройств одной линией без проверки допустимой нагрузки и требуемой защиты. Работы выполняет специалист с нужной квалификацией.
Мультисплит система перед вводом в работу проходит проверку герметичности, подготовку холодильного контура, вакуумирование, контроль соединений и настройку управления по инструкции изготовителя. После запуска проверяют работу каждого внутреннего блока, дренаж и параметры системы в предусмотренных режимах. Результаты пусконаладки сохраняют для дальнейшего обслуживания.
Фильтры внутренних блоков очищают с периодичностью, подходящей для запылённости помещения и рекомендаций производителя. Наружный теплообменник осматривают на загрязнение и препятствия для воздуха, а соединения и опоры проверяют при обслуживании. Работы с хладагентом, ремонтом компрессора и электрической частью поручают сервисному специалисту.
Так как несколько комнат используют общий наружный узел, его неисправность может одновременно остановить охлаждение всех подключённых помещений. При выборе схемы учитывают такой общий отказ, доступность сервиса и возможность временного охлаждения наиболее важных зон. Отдельные приборы не становятся независимыми только из-за раздельных пультов.
Чтобы выбрать мультисплит систему для дома, проектировщику передают план помещений, площади остекления, режим эксплуатации и места для трасс. До заказа сверяют совместимость каждого внутреннего блока с наружным, ограничения длины и высоты труб, требования к питанию и отводу конденсата. Это позволяет проверить комплектность проекта до начала отделочных работ.
