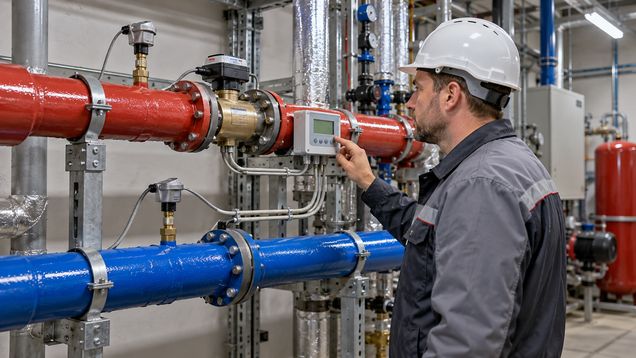

Теплосчетчик измеряет расход теплоносителя и температуры в подающем и обратном трубопроводах, а вычислитель по разнице параметров определяет переданную энергию. Перед монтажом проверяют схему ввода, допустимые условия прибора, место для измерительных элементов и порядок ввода узла в эксплуатацию.
Как измеряется тепловая энергия
Теплосчетчик в типовой схеме получает данные о количестве прошедшего теплоносителя и о температуре в подающей и обратной линиях. Вычислитель сопоставляет эти параметры и рассчитывает тепловую энергию, переданную через контур за выбранный период. Поэтому одного датчика температуры или показания давления для такого учёта недостаточно.
Коммерческий узел состоит не только из самого измерительного прибора. В него могут входить вычислитель, преобразователь расхода, пара датчиков температуры, соединительные элементы и оборудование для передачи данных, если оно предусмотрено. Состав подбирают под проектную схему и тип теплоносителя.
Тепловой счётчик в индивидуальном тепловом пункте обычно учитывает энергию, поступившую в здание или отдельный ввод. Распределитель тепла на радиаторе выполняет другую задачу: он помогает распределить начисления между помещениями в системе, где применяются такие устройства. Эти приборы нельзя считать взаимозаменяемыми.
Показания зависят от правильной работы каждого измерительного канала. Если поток определяется верно, но датчики температуры перепутаны местами или установлены не по схеме, вычислитель получит некорректную разницу. Ошибка в направлении потока, настройке диаметра или коэффициента датчика также способна исказить учёт.
Что выяснить до монтажа
Сначала уточняют, где проходит граница между внешней тепловой сетью и внутренним контуром здания, сколько имеется вводов и где размещён индивидуальный тепловой пункт. Для коммерческого учёта место и схема должны соответствовать требованиям к узлу и согласовываться с оператором внешних сетей. Самовольный перенос на удобный участок может изменить условия измерения.
Теплосчетчик устанавливают на участке, выбранном проектом с учётом диаметра труб, рабочего давления, температурного графика и доступного напора. Если узел у границы ввода технически разместить невозможно, место обычно выбирают как можно ближе к точке присоединения и согласуют с ответственными сторонами. Для каждого здания проверяют собственную схему подключения.
До разработки решения у оператора сети можно запросить исходные параметры: номинальную и максимальную тепловую нагрузку, давление, температурный график, расположение и диаметр ввода. Эти данные нужны для подбора измерительного диапазона и соединений. Если фактический диаметр или режим работы отличается от исходных сведений, параметры проекта перепроверяют до установки.
Для узла выбирают отдельное доступное место, где приборы защищены от подтопления, несанкционированного доступа и случайных повреждений. В помещении предусматривают освещение, чистый проход к оборудованию и условия эксплуатации, указанные производителем. Прибор, который невозможно осмотреть или снять для обслуживания, осложнит поверку и ремонт.
Состав и размещение элементов
Преобразователь расхода измеряет движение теплоносителя, а пара температурных датчиков снимает значения в подающей и обратной линиях. Вычислитель связывает данные каналов и сохраняет результаты. Модели отличаются допустимыми расходами, способом установки, питанием и интерфейсом передачи, поэтому комплект нельзя собирать из произвольных совместимых по резьбе деталей.
Измерительные датчики размещают в предусмотренных проектом точках, соблюдая указания по глубине погружения и направлению установки. Пару датчиков используют вместе как комплект, соответствующий вычислителю. Их нельзя менять местами или подменять другим типом без проверки совместимости и настройки.
Для расходомера важны направление потока, заполнение трубы и состояние внутренней поверхности участка. Производитель указывает, нужны ли прямые отрезки до и после датчика, фильтр, сетчатый элемент или определённое положение корпуса. Эти условия нельзя заменять произвольным расстоянием или инструкцией от другого прибора.
Запорная арматура и дополнительные элементы располагаются так, чтобы не нарушать измерительный участок и оставлять доступ к обслуживанию. Схема должна позволять отключить узел для работ, но не создавать неучтённый обход потока вокруг расходомера. Фактическое положение клапанов и соединений после сборки сверяют с проектом.
Монтаж и ввод в эксплуатацию
Перед монтажом сопоставляют проект с реальным трубопроводом, проверяют маркировку деталей, места подключения датчиков, свободное пространство и возможность считывания дисплея. Если на месте обнаружены отводы, фильтры, насосы или сужения, которых нет на чертеже, проектировщик оценивает их влияние на измерение. Трубопровод не переделывают на глаз ради установки корпуса.
После монтажа проверяют направление потока, герметичность соединений, установку температурных датчиков и правильность подключения кабелей. Систему заполняют и удаляют воздух в порядке, допустимом для конкретной схемы. В вычислитель вводят параметры именно этого узла и сверяют их с паспортами элементов и проектными данными.
До приёмки проверяют соответствие средств измерения техническому регламенту и сверяют серийные номера с документами. Узел испытывают и предъявляют оператору сети или другой уполномоченной организации по действующему порядку. Опломбирование, оформление допуска и передача показаний выполняются только после предусмотренных проверок.
В исполнительной схеме фиксируют расположение расходомера и температурных датчиков, направление подачи и возврата, модель вычислителя и точки подключения. Сохраняют паспорта, сведения о настройках и результаты испытаний. Эти материалы помогают отличить исходную конфигурацию от изменений, внесённых во время ремонта.
Показания и обслуживание
Теплосчетчик учитывает переданную энергию, но не регулирует температуру в комнатах и не заменяет балансировку системы отопления. Для изменения режима применяют предусмотренные проектом регуляторы и настройки теплового пункта. Если расход и температура в здании не соответствуют ожиданиям, причину ищут в работе контура, а не только в счётчике.
При ежемесячном контроле записывают показания и сравнивают их с предыдущими периодами, учитывая погоду, режим здания и длительность отопления. Резкий скачок, отсутствие расхода при работающем отоплении или ошибка на дисплее требуют проверки специалистом. Нельзя вскрывать пломбы, менять настройки или отсоединять датчики самостоятельно.
Поверку, обслуживание и замену проводят с периодичностью и по правилам, предусмотренным для конкретного средства измерения. После работ проверяют подключение, настройки и целостность пломб, если они применяются. При дистанционной передаче данных отдельно проверяют канал связи: отсутствие новых показаний может быть вызвано связью или питанием, даже когда измерительная часть продолжает работать.
