Вальмовая крыша закрывает наклонными плоскостями все стороны здания: два основных ската соединяются с торцевыми треугольными вальмами. Для вальмовой крыши заранее рассчитывают диагональные стропила, опоры и узлы у конька, а раскладку покрытия и водоотвод увязывают с геометрией каждого ската.
Снимите размеры и задайте форму скатов
Вальмовая крыша имеет наклонные плоскости и по длинным, и по коротким сторонам здания. Вальма — торцевой скат треугольной или близкой к треугольной формы; на длинных сторонах обычно располагаются основные скаты. Их линии пересечения образуют накосные рёбра, которые сходятся с коньком или верхней точкой.
До расчёта каркаса фиксируют длину и ширину здания, отметки опорных стен, высоту конька и вынос карнизов. Сложность вальмовой крыши в том, что даже небольшая ошибка в плане меняет длину диагональных элементов и углы торцевых скатов. Размеры снимают по несущим линиям, а не только по наружной отделке фасада.
Форма может быть симметричной или иметь разные уклоны. На разрезе отмечают конёк, накосные рёбра, опоры и проёмы. Дымоходы и вентиляционные выходы согласуют с каркасом до заказа деталей.
Уклон выбирают вместе с кровельным материалом и условиями отвода дождевой воды и снега. Для каждого покрытия производитель задаёт допустимые параметры основания, нахлёстов и уклона. Универсальные значения не используют: на сложных скатах вода движется по разным направлениям, а подрезка покрытия создаёт дополнительные примыкания.
Рассчитайте накосные стропила и опоры
Обычные стропила идут от карниза к коньку или опоре. Накосное, или диагональное, стропило проходит по наружному ребру между скатами, а укороченные стропила, называемые нарожниками, опираются на него и сходят к карнизу. На диагональный элемент приходится нагрузка с участков двух соседних плоскостей.
Накосное стропило и его опоры рассчитывают по длине и нагрузкам с двух скатов. Для большой длины проект предусматривает стойки, подкосы, сдвоенные элементы или ферму. Сечение нельзя назначать только по длине конька.
Вальмовая крыша передаёт вертикальные нагрузки и горизонтальные усилия через стропильные ноги, затяжки, прогоны и опорные стены. Расчёт учитывает собственный вес, кровельное покрытие, снег и ветер, включая возможное неравномерное накопление снега. Опорные стены, мауэрлат, анкеры и перекрытие должны принимать нагрузки в составе общей схемы здания.
Стойки и подкосы устанавливают только над проверенными опорами. Нельзя ставить их на потолочную обшивку, лёгкую перегородку или балку без расчётной проверки. Если внутреннее пространство нужно оставить свободным, конструкцию подбирают иначе до начала монтажа.
Соединения диагональных элементов с коньком и мауэрлатом передают расчётные усилия без раскалывания древесины. Размеры врубок и крепёж берут из проекта; менять их на месте без проверки нельзя.
Подготовьте основание и линии сборки
Перед сборкой проверяют прямоугольность плана, диагонали и отметки мауэрлата или других опор. Разницу высот компенсируют проектным способом, не подгоняя отдельные стропила случайными прокладками. Между древесиной и каменной кладкой предусматривают защиту от капиллярной влаги, а анкеры устанавливают в заранее назначенных местах.
На рабочем чертеже размечают положение конька и накосных рёбер. Первые диагональные детали используют как контроль геометрии: после установки проверяют опору вверху и в углу здания, затем сверяют плоскости прилегающих скатов. Если ребро уходит от линии, короткие стропила нельзя притягивать силой, чтобы скрыть перекос.
Для повторяющихся деталей делают шаблон по проверенным размерам, но каждую заготовку примеряют в своём месте. Нарожники имеют разную длину и сходятся с диагональным элементом под углом. Ошибки разметки на этом участке могут привести к щелям, слабому опиранию или неровной плоскости обрешётки.
До подъёма деталей готовят временные распорки, леса и безопасную подачу. Тяжёлые балки перемещают оборудованием, удерживая людей вне зоны груза. На высоте используют страховочную систему.
Соберите каркас и удержите его от смещения

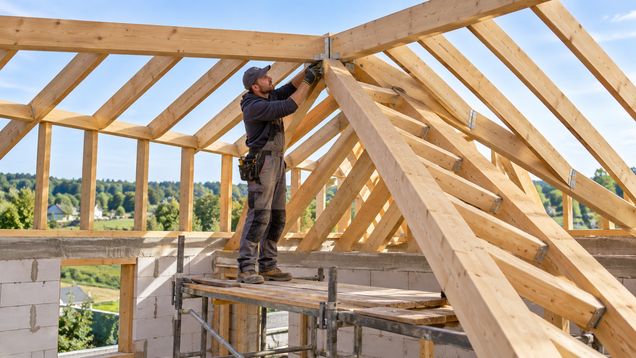

Каркас собирают в проектной последовательности: выставляют опоры, затем крайние стропила или фермы, конёк и промежуточные элементы. Узлы временно закрепляют от смещения; постоянные связи ставят до снятия раскосов. Порядок зависит от типа системы.
Каждую установленную пару временно закрепляют от опрокидывания и смещения. После проверки геометрии ставят постоянные продольные и диагональные связи, указанные в проекте. Временные распорки снимают только тогда, когда каркас образовал устойчивую систему.
У фронтонов проверяют опору крайних стропил и связь каркаса со стенами. Облицовка не заменяет раскосы и анкеры, если её работа не предусмотрена расчётом. Ветровой подъём отдельно нагружает края крыши.
После сборки проверяют плоскость каждого ската, линии карнизов и сопряжение ребра с коньком. Обрешётка не должна исправлять провал или выпуклость силового каркаса. Перекос корректируют в конструкции до укладки мембраны и покрытия.
Устройте кровлю на наклонных рёбрах
Подкровельную мембрану укладывают с нахлёстами и выпуском к карнизам, чтобы случайно попавшая под покрытие вода уходила наружу. На диагональных рёбрах и у конька применяют предусмотренные системой ленты или другие детали. Разрезы вокруг элементов не оставляют открытыми и не закрывают случайным герметиком.
Покрытие раскладывают от карниза, сверяя ряды и стыки у наружных рёбер. Подрезанные детали опирают и закрепляют по системе, а кромки закрывают штатными планками. Отдельно проверяют элементы у вершины вальмы и конька.
Проектируя вальмовую крышу, различают наружное ребро между скатами и внутреннюю ендову. На ребре применяют совместимый вальмовый элемент и крепёж для выбранного покрытия. Механическую систему и растворное решение не смешивают без инструкции.
Конёк и накосные рёбра закрывают системной деталью, устойчивой к ветру и воде. Если через узел предусмотрена вентиляция, сохраняют непрерывный воздушный проход по его длине.
Снегозадержатели и мостики крепят к несущим элементам по проекту, а не к тонкому листу. До монтажа проверяют, что крепёж не пересекается с накосными опорами и скрытыми коммуникациями.
Сохраните теплоизоляцию и вентиляционный путь
В утеплённой крыше заполняют полости у диагональных рёбер и герметично соединяют внутреннюю пароизоляцию со стенами. Положение мембран и теплоизоляции определяют проектом; пустоты и произвольная перестановка слоёв могут увлажнить каркас.
В вентилируемой конструкции воздух проходит от карниза к предусмотренному верхнему выходу. Утеплитель и ребро не должны перекрывать канал. При сложной геометрии дополнительные выходы предусматривают проектом, а не оставляют случайные щели.
Для холодного чердака и жилой мансарды применяются разные схемы утепления и движения воздуха. У холодного чердака изолируют перекрытие, а у мансарды — скаты и примыкающие стены. Смешение этих схем может оставить закрытую влажную полость, поэтому сначала определяют тепловой контур помещения.
Проверьте рёбра, крепления и водоотвод
До закрытия каркаса проверяют опоры диагональных стропил, фиксацию коротких ног и связи, удерживающие крышу от смещения. Измеряют прямолинейность конька, накосных рёбер и карнизов. Скрываемые узлы фотографируют и отмечают на плане.
После укладки покрытия осматривают крепления конька и наружных рёбер, примыкания и подрезанные кромки. Вода должна попадать в желоб, не задерживаясь у фасции и не уходя под планку. Повреждённую деталь заменяют с восстановлением водозащитного нахлёста.
При деформации каркаса, смещении опоры или гнили несущей древесины работы приостанавливают. Причину проверяют до закрытия конструкции; косметическая подгонка обрешётки её не устраняет.
Осматривайте кровлю после сильного ветра и снега
Вальмовая крыша должна сохранять геометрию рёбер и конька, а её крепления — удерживать покрытие при расчётных воздействиях. После сильного ветра осматривают смещённые коньковые детали, поднятые края и ослабленные крепления. Проверку выполняют с безопасного доступа, не наступая на элементы, не рассчитанные на вес человека.
Под вальмовой крышей проверяют утеплитель, мембраны и древесину на следы конденсата, протечек и потемнения. Особое внимание уделяют примыканиям, стыкам у конька и местам вокруг вентиляционных выходов. Намокший участок высушивают и выясняют причину до восстановления внутренней отделки.
Желоба очищают от листьев и мусора, а снегозадержатели и крепления осматривают по сезону. При ремонте сохраняют совместимость фасонных деталей и покрытия. Новое отверстие или оборудование на скате устанавливают только после проверки несущей схемы и водозащиты.
