Расширительный бак принимает увеличившийся при нагреве объём теплоносителя и помогает удерживать давление в закрытой системе отопления. При выборе расширительного бака учитывают объём контура, температурный режим, высоту системы и предел защитного клапана. Настройку и подключение сверяют с расчётом и паспортом оборудования.
Как бак компенсирует нагрев
Расширительный бак в закрытой системе отопления создаёт место для теплоносителя, объём которого увеличивается при нагреве. В мембранной модели вода отделена от газовой камеры эластичной перегородкой: жидкость сжимает газ, а давление в контуре меняется в пределах, предусмотренных расчётом. При остывании газ расширяется и выталкивает часть жидкости обратно в трубы.
Мембрана расширительного бака разделяет воду и газовую подушку, поэтому повреждение перегородки меняет работу всего контура. В некоторых моделях мембрана сменная, в других корпус заменяют целиком; информацию берут из паспорта конкретного изделия. Номинальная вместимость сосуда не равна объёму жидкости, который он сможет принять при рабочих давлениях.
В закрытой системе используют рассчитанный мембранный сосуд, а в открытой схеме проект может предусматривать открытый резервуар в верхней точке. Эти решения нельзя менять местами без пересмотра проекта: у них отличаются принцип работы, места установки и требования к защите от воздуха, коррозии и замерзания. Бак для питьевого водоснабжения тоже не является заменой модели, предназначенной для отопительного теплоносителя.
Как определить тип и объём
Расширительный бак подбирают по количеству теплоносителя в системе, его составу, начальной и максимальной температуре, статической высоте контура, настройке газового предзаряда и давлению срабатывания предохранительного клапана. Учитывают также рабочее давление оборудования и требуемый запас на расширение. Эти данные нужны для расчёта полезной ёмкости; одного показателя мощности котла недостаточно.
Объём системы складывается из котла, радиаторов или тёплого пола, труб и других устройств, заполненных теплоносителем. Если вместо воды применяют незамерзающую смесь, её состав и концентрация меняют расчётные свойства, поэтому эту информацию передают проектировщику и проверяют допустимость для насоса, прокладок и мембраны. Не выбирайте сосуд только по общему правилу «на площадь дома» без проверки состава и температурного графика.
Сравнивая модели, проверьте допустимое давление, диапазон температур теплоносителя и мембраны, тип подключения, положение монтажа, материал корпуса и возможность обслуживания. Рабочий предел изделия должен соответствовать параметрам системы и защитной арматуры. Если на маркировке указаны разные значения для корпуса и мембраны, ориентируйтесь на паспортные ограничения всей модели, а не только на рекламное описание.
Предзаряд газовой камеры согласуют с высотой системы и давлением заполнения, а не оставляют автоматически равным заводской настройке. Схема расчёта зависит от типа системы, положения насоса, клапана и выбранной модели. Если исходное давление неизвестно, сначала соберите сведения о контуре и настройках защиты, затем закажите подбор у специалиста по отоплению.
Место подключения и опора
Для мембранной модели обычно выбирают предусмотренную проектом точку на обратной линии, где теплоноситель холоднее, и размещают сосуд рядом с котлом и насосной группой. Точное положение зависит от гидравлической схемы и инструкции производителя: перенос бака может повлиять на распределение давления и работу автоматического воздухоотведения. Не ориентируйтесь только на то, где осталось свободное место.
Подключение к системе должно оставаться открытым во время работы, если проект и местные правила не предусматривают специально защищённую схему обслуживания. Нельзя случайно перекрыть единственный путь к сосуду краном или заузить соединение способом, запрещённым изготовителем. Предохранительный клапан и другие защитные устройства устанавливают по расчёту и требованиям оборудования, а их выход нельзя глушить.
Опора должна выдерживать массу заполненного сосуда и сохранять устойчивость при работе насоса и циркуляционного оборудования. Оставьте доступ к газовому клапану, соединениям, заводской табличке и мембране, если она обслуживается. Помещение должно защищать устройство от замерзания, перегрева, подтопления и случайных ударов.
Настройка и запуск
До монтажа проверьте корпус, патрубок, заводскую маркировку, комплектацию и совместимость уплотнений с теплоносителем. Работа с расширительным баком начинается с безопасного отключения оборудования и проверки того, остыл ли контур; горячая жидкость и давление могут вызвать ожог или травму. Сборку, электроподключение насоса и установку защитной арматуры выполняют по схеме производителя и местным правилам.

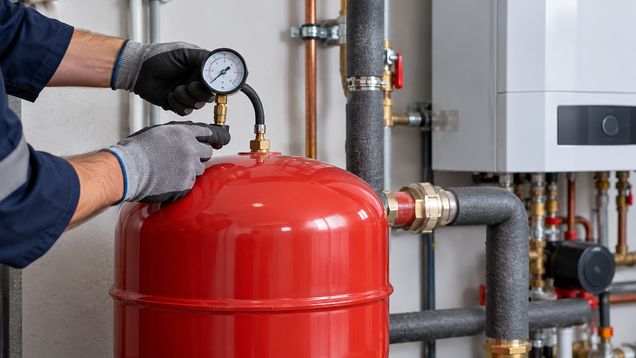

Проверку предзаряда проводят по инструкции к модели при разгруженной водяной стороне и измеряют подходящим манометром. Значение настраивают под проектное статическое давление и условия работы, а не копируют с другого дома или бака. Если сосуд установлен и заполнен, до проверки специалист безопасно изолирует его и снимает давление с водяной полости.
После заполнения контура удалите воздух предусмотренным способом, осмотрите соединения и постепенно проверьте систему на холодном и рабочем режиме. Манометр должен показывать изменение давления в пределах, заложенных проектом, а защитный клапан не должен регулярно сбрасывать теплоноситель. При утечке, резком скачке показаний или срабатывании защиты остановите проверку и найдите причину, прежде чем продолжать нагрев.
Обслуживание и признаки отказа
Частое срабатывание предохранительного клапана, заметные колебания давления, шум или подтекание у соединений могут указывать на проблему, но сами по себе не доказывают повреждение мембраны. Причиной также бывают неправильное заполнение, утечка в контуре, неверная настройка предзаряда или неисправность клапана. Зафиксируйте поведение системы на холодном и горячем режимах и поручите диагностику профильному специалисту.
Расширительный бак с коррозией, деформацией или утечкой нельзя подкачивать и эксплуатировать с давлением выше паспортного предела. Давление внутри способно выбросить горячую воду или повредить корпус, а самостоятельная разборка до охлаждения и сброса давления опасна. Перед заменой оборудования специалист отключает источник тепла и насос, охлаждает контур и безопасно освобождает участок от давления.
В расширительном баке проверьте отсутствие коррозии, деформации, влаги у соединения и повреждений вокруг воздушного клапана, не снимая корпус и не нарушая герметичность. Если давление воздуха потеряно, из клапана появляется вода или отопление быстро уходит в защитный режим, не ограничивайтесь заменой сосуда без проверки причины. Перед новым запуском убедитесь, что объём, предзаряд и место подключения соответствуют расчётной схеме и характеристикам защитной арматуры.
