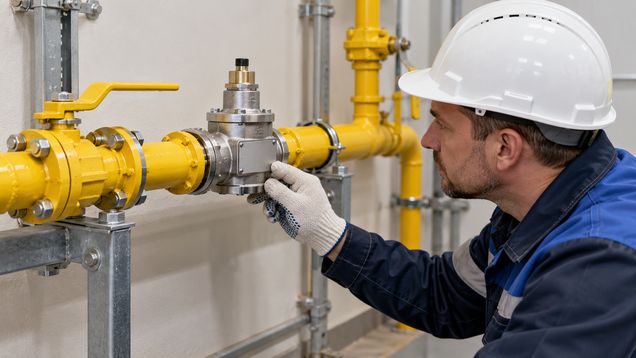

Термозапорный клапан автоматически перекрывает подачу газа, если температура у чувствительного элемента достигает порога, установленного изготовителем. Для подключения термозапорного клапана по проекту учитывают тип газа, давление, расход и условия установки; монтаж и проверку поручают профильному специалисту.
Как устроено температурное отключение
Термозапорный клапан состоит из корпуса, запорного элемента и чувствительного механизма; состав зависит от исполнения. В распространённых механических моделях плавкая вставка удерживает механизм в открытом положении. При заданном нагреве она освобождается, и канал закрывается.
Термозапорные клапаны различаются конструкцией: встречаются устройства с плавкой вставкой, термоколбой или дополнительным приводом. Поэтому температура срабатывания, допустимые условия эксплуатации и поведение после отключения зависят от конкретной модели.
Такое устройство реагирует на тепло возле своего чувствительного элемента. Оно не измеряет концентрацию газа и не заменяет датчик утечки, сигнализатор угарного газа или пожарную сигнализацию; удалённое возгорание не обязательно нагреет клапан достаточно быстро.
Тепловой механизм также не выполняет работу редуктора: он не поддерживает заданное давление и не компенсирует ошибки подбора трубопровода. Его задача — автоматически перекрыть газ при установленном изготовителем температурном воздействии.
Параметры для подбора
При выборе модели сверяют паспортное давление, пропускную способность и условный проход с характеристиками газопровода и подключённого оборудования. Совпадения диаметра недостаточно: неподходящая модель может ограничить расход или не соответствовать рабочим условиям системы.
Температуру срабатывания термозапорного клапана выбирают по проекту и условиям места установки, сверяя её с документацией изделия. Рабочая температура вокруг устройства тоже имеет пределы: постоянный нагрев от оборудования или солнечного света может повлиять на работу чувствительного элемента.
Уточняют, для какого топлива предназначен корпус и его уплотнения, какой тип соединения предусмотрен и в каком положении разрешён монтаж. Модель для природного газа не следует автоматически считать подходящей для сжиженного газа: совместимость подтверждают маркировкой и паспортом.
- Вид топлива, рабочее давление и расчётный расход линии.
- Диаметр, тип резьбового или фланцевого соединения и направление потока.
- Порог срабатывания и диапазон температуры в месте установки.
- Допустимая ориентация, габариты и место для осмотра или замены изделия.
Если проект или паспорт оборудования не содержит нужных данных, их запрашивают у проектировщика, газораспределительной организации либо изготовителя. Не выбирайте клапан только по цене, внешнему сходству или совету для другой системы.
Место установки согласуют заранее
Расположение определяют проект газоснабжения, назначение помещения и инструкция изготовителя. Клапан должен находиться в предусмотренном месте газовой линии, где чувствительный элемент может воспринимать нагрев, а корпус остаётся доступным для проверки.
Не закрывайте устройство мебелью, облицовкой, утеплителем или самодельным коробом. Скрытый монтаж мешает осмотру и способен изменить нагрев чувствительного элемента; допустимые расстояния и ориентацию берут из документации конкретной модели.
Нельзя самостоятельно переносить арматуру, менять порядок устройств или выбирать участок трубы по удобству ремонта. Схема должна учитывать доступ к ручному запорному крану и другим элементам системы, не создавая помех для штатного обслуживания.
Условия рядом с котлом, плитой или другим источником тепла оценивают по проекту и ограничениям производителя. Нельзя располагать термочувствительный элемент так, чтобы обычный режим работы оборудования приводил к нежелательному нагреву, либо закрывать его от тепла, которое он должен распознать.
Монтаж и проверка системы
Работы на газопроводе выполняет специалист с необходимой квалификацией и допуском. Он сверяет маркировку, направление потока, тип соединений, монтажное положение и разрешённое давление до подключения.
Термозапорный клапан устанавливают в положении, указанном проектом и паспортом; ориентация корпуса должна соответствовать требованиям изготовителя.
Корпус нельзя перекручивать, нагружать весом неподдержанной трубы или нагревать сваркой и пайкой без соблюдения предусмотренной технологии. Не заменяйте уплотнения случайными материалами и не устанавливайте деталь, если резьба, фланец или корпус имеют повреждения.
После установки специалист проверяет соединение разрешённым для газовой системы способом и подтверждает отсутствие утечки. При необходимости он оценивает давление и расход в рабочих режимах по документации оборудования; результаты относят к этой системе, а не к усреднённым значениям.
Нельзя устраивать самодельный обходной участок вокруг установленной арматуры. Перемычка, позволяющая газу пройти мимо закрывшегося устройства, лишает защиту её назначения; любые изменения схемы должен обосновать проектировщик.
Если подача газа прекратилась
Закрытый клапан может быть связан с температурным воздействием, но по одному факту отключения нельзя определить его причину. Возможны также неисправность арматуры, проблема в другой части системы или действие отдельного защитного устройства.
Не нагревайте корпус для проверки, не пытайтесь удерживать запорный механизм открытым и не разбирайте изделие. После срабатывания порядок осмотра, замены или возврата в работу определяет специалист по паспорту модели; у некоторых исполнений повторное открытие не предусмотрено.
Если срабатывание произошло во время пожара или рядом есть дым и высокая температура, покиньте опасную зону и вызовите пожарно-спасательную службу. Не приближайтесь к газопроводу и не включайте оборудование, пока ситуацию не оценят ответственные службы и специалист по газовой системе.
При запахе газа не проверяйте соединения огнём и не включайте или не выключайте электроприборы в помещении. Если это можно сделать без риска, перекройте доступный вентиль, покиньте помещение и позвоните в аварийную газовую службу по номеру 104 из безопасного места.
Осмотр, обслуживание и записи
Термозапорный клапан осматривают с периодичностью и способом, указанными для этой модели и системы. Специалист проверяет доступность, целостность корпуса, маркировку и отсутствие следов коррозии, удара или вмешательства в механизм.
Не испытывайте температурный механизм открытым пламенем, строительным феном или нагревателем. Такая проверка может вызвать перекрытие газа, повредить изделие или создать опасную ситуацию; испытание выполняют только предусмотренным изготовителем способом и квалифицированным персоналом.
Не смазывайте, не очищайте и не ремонтируйте внутренний механизм самостоятельно. Если обнаружены повреждение корпуса, следы перегрева, потеря маркировки или самопроизвольное закрытие, сообщите специалисту и не возвращайте линию в работу до оценки состояния.
В документах системы сохраняют модель и паспорт клапана, его расположение, направление потока, порог срабатывания и сведения о проверках. Эти данные помогают специалисту подобрать совместимую замену и понять, какие условия монтажа должны быть соблюдены.
К термозапорному клапану оставляют постоянный безопасный доступ для осмотра и обслуживания. Не размещайте перед корпусом шкафы или хранимые вещи и не скрывайте маркировку отделкой: специалисту нужно сверить модель и состояние без демонтажа строительных конструкций.
