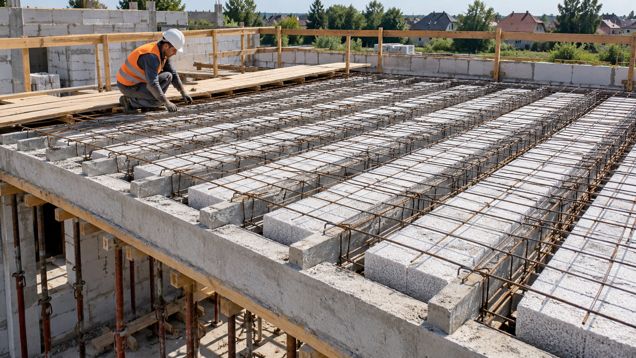

Сборно-монолитное перекрытие формируют из несущих сборных балок, заполнения между ними и бетонного слоя, если он предусмотрен системой. Для сборно-монолитного перекрытия заранее выбирают схему опор, шаг балок, тип блоков и армирование; сначала проверяют и монтируют опоры и балки, затем укладывают заполнение и бетонируют по проекту.
Из чего складывается перекрытие
Сборно-монолитное перекрытие объединяет заводские балки, заполнители между ними и бетон, который укладывают на строительной площадке. В зависимости от системы балки несут основную нагрузку, а заполнение остаётся внутри конструкции как форма для бетона или участвует в работе настила. Роль каждого элемента должна быть указана в проекте и документации производителя.
Устройство сборно-монолитного перекрытия нельзя описать одним набором деталей. В одних системах между балками ставят бетонные блоки, в других применяют лёгкие вставки или иное заполнение. Верхний бетонный слой может быть несущим, выравнивающим либо вовсе не требоваться; эти варианты не взаимозаменяемы.
После набора прочности слоёв готовый настил передаёт нагрузку на балки, а балки — на стены, несущие балки или другие предусмотренные опоры. Расчёт учитывает собственный вес, бетонный слой, стяжку, перегородки, оборудование и нагрузку при эксплуатации. Если внутренняя стена или тяжёлая стойка должна стоять на перекрытии, её место показывают на плане заранее.
На этапе бетонирования конструкция ещё не работает как законченный пол. Свежая смесь и люди с оборудованием создают временную нагрузку, а балки могут нуждаться в подпорках. Поэтому порядок укладки, временные опоры и снятие стоек задаются технологической картой для конкретной системы.
Что подготовить до монтажа
План перекрытия связывает каждую балку с её пролётом, положением и опорными точками. На чертежах показывают направление укладки, раскладку заполнения, анкеры, армирование, бетонный слой и проёмы. Для лестницы, дымохода и крупных коммуникаций заранее выпускают отдельные узлы.
Проектировщику нужны планы помещений, расположение несущих стен, пролёты и нагрузки от перегородок, оборудования и отделки. Шаг балок и их несущая способность зависят от этих данных, а не только от длины комнаты. Тяжёлая стена, идущая вдоль балок, может потребовать отдельной балки или усиленной схемы.
Проверяют маркировку деталей, размеры, массу, состояние торцов и комплектность соединителей. Дефект, трещину, скол в зоне опирания или повреждённую арматуру оценивают до подъёма. Нельзя маскировать повреждение раствором, пока изготовитель или проектировщик не подтвердил возможность установки.
До доставки организуют подъезд транспорта, работу крана, безопасную зону монтажа и место временного хранения. Временные прокладки под балками размещают там, где указал производитель. Грунт, подмости и уже собранные конструкции должны выдерживать вес доставленных элементов и оборудования.
Проверка опор и временных стоек
До укладки балок проверяют отметки, ровность, ширину и несущую способность опорных площадок. Основание очищают от рыхлого раствора и мусора, а незавершённую кладку доводят до проектного состояния. Балка не должна опираться на теплоизоляцию, облицовку или случайную подкладку вместо предусмотренной несущей поверхности.
Длину и материал опирания назначают для конкретной балки, стены и расчётной схемы. Универсального значения для всех изделий нет; оно зависит от проекта и данных изготовителя. Если фактический пролёт отличается от плана, монтаж приостанавливают и получают обновлённую раскладку.
Временные стойки размещают по монтажной схеме на устойчивом основании и связывают от сдвига, если это требуется. Расстояние между ними, несущая способность и последовательность установки зависят от балок и толщины бетонного слоя. Снимать стойки можно только после достижения заданного проектом состояния бетона.
Для пола над грунтом дополнительно проверяют предусмотренные проектом защиту от влаги, вентиляцию подполья и слои утепления. Эти детали зависят от типа здания и положения перекрытия. Отверстия и каналы для инженерных сетей не должны нарушать несущие балки или закрывать требуемый воздушный зазор.
Укладка балок и заполнения
Сборно-монолитное перекрытие собирают в порядке, указанном изготовителем: балки подают к опорам, выставляют по разметке и временно фиксируют. Для подъёма используют предусмотренные точки, исправные стропы и подходящий кран. Люди не должны находиться под подвешенным элементом или пытаться удерживать его в опасном положении.
К сборно-монолитному перекрытию предъявляют требования по шагу балок, связи с опорами и временной устойчивости. Их сверяют по плану до установки первой детали. После каждой балки проверяют положение и расстояние до соседних элементов; ошибку исправляют до укладки блоков, а не за счёт принудительного смещения уже нагруженной конструкции.
Заполнение укладывают по раскладке, сохраняя опирание на балки и плотность примыкания, предусмотренную системой. Блоки не должны качаться, проваливаться или выступать так, чтобы менять толщину бетонного слоя. Некоторые лёгкие вставки только заполняют промежуток и не передают нагрузку; в такой системе её воспринимает предусмотренный проектом бетонный настил с армированием.
До бетонирования закрывают щели, через которые может вытечь смесь, и проверяют, что заполнение закреплено. Ходовые настилы размещают так, чтобы не повредить блоки и не создать сосредоточенную нагрузку на отдельную балку. На перекрытии не складируют пачки материалов без проверки монтажной схемы.
Армирование и укладка бетонного слоя
Сечение и положение арматуры, нахлёсты, анкеровка и защитный слой задаются чертежами. Арматуру фиксируют так, чтобы при проходе рабочих и подаче смеси она не сместилась. Сетки, стержни или волокна применяют только в составе решения, указанного производителем и проектировщиком.
Перед бетонированием проверяют временные стойки, временные борта для удержания бетона по краям, чистоту заполнения и готовность опор. Если слой должен работать совместно с балками, поверхность и соединения подготавливают по технологии системы. Выравнивающая стяжка не становится несущей плитой только потому, что в ней есть сетка.
Бетон подают и распределяют в последовательности, предусмотренной планом работ, не перегружая один участок свежей смесью. Контролируют толщину слоя, уплотнение у балок и заполнение стыков. При появлении подвижки стоек, заметного прогиба или смещения элементов бетонирование останавливают и проверяют состояние конструкции.
После укладки бетон защищают и выдерживают по требованиям проекта и применяемой смеси. Нельзя снимать стойки, загружать перекрытие перегородками или складывать материалы только по истечении привычного срока. До таких действий подтверждают достижение прочности, предусмотренной для конкретной стадии работ.
Проёмы, проходки и соединение со стенами
Проёмы в перекрытии под лестницу и коммуникации формируют по проекту до монтажа балок. Перерезать балку, расширять отверстие или сверлить её полку без согласования нельзя. Новую трассу инженерной сети проверяют на совместимость с расположением балок и арматуры.
Связи перекрытия со стенами, анкеры и краевые элементы передают усилия между частями здания. Их положение и закрепление указывают на чертежах, особенно у наружных стен и лестничных проёмов. Не следует считать, что бетонный слой сам по себе заменяет предусмотренные связи.
Стык между сборными деталями заполняют материалом и способом из инструкции, чтобы он не оставался пустым. Если соединение должно обеспечивать совместную работу, контролируют его армирование и заполнение до закрытия отделкой. Фото скрытых узлов помогают сопоставить фактическую сборку с проектом.
Приёмка перед дальнейшей нагрузкой
Перед дальнейшей нагрузкой сборно-монолитное перекрытие проверяют по положению балок, опиранию, шагу, устойчивости и целостности заполнения. Отдельно осматривают временные стойки, армирование, края слоя и места стыков. Отклонения фиксируют, пока они доступны для осмотра.
Фактическую толщину и состав бетонного слоя, условия выдерживания и выполненные связи заносят в журнал работ. Результаты при необходимости подтверждают документами на материалы и контрольными испытаниями, предусмотренными проектом. Замечания закрывают до укладки тяжёлой стяжки, перегородок или инженерного оборудования.
При работе со сборно-монолитным перекрытием нагрузку на настил увеличивают поэтапно, с учётом набора прочности и схемы временных опор. Перед снятием стоек сверяют фактическое состояние бетона с требованиями проекта и производителя. К следующему этапу переходят после проверки перекрытия ответственным специалистом.
