Балансировочный клапан ограничивает расход в отдельной отопительной ветви, чтобы вода распределялась по расчётным значениям, а не уходила преимущественно по короткому пути. Для подбора нужны проектный расход, перепад давления, Kv-характеристика и схема регулирования; настройки балансировочного клапана проверяют при наладке всей системы.
Зачем регулируют потоки
Балансировочный клапан создаёт регулируемое сопротивление в ветви отопления или охлаждения. Он помогает направить в каждый контур расчётный расход теплоносителя, если линии различаются длиной, диаметром, арматурой или тепловой нагрузкой. Вода иначе распределяется неравномерно: часть потока проходит по ветвям с меньшим сопротивлением, а удалённым потребителям может не хватать расхода.
До выбора клапана должны быть известны расход ветви и перепад давления, который нужно погасить на регулирующем элементе. Размер корпуса сам по себе не гарантирует правильную настройку. При выборе балансировочного клапана сопоставляют Kv-характеристику, рабочий диапазон и доступное давление, а также проверяют, как устройство взаимодействует с насосом и остальной арматурой.
Не смешивай балансировку с отключением и регулированием температуры. Запорный кран перекрывает поток, но не обязательно рассчитан на точную постоянную настройку. Термостатический радиаторный клапан меняет расход в ответ на температуру помещения; его преднастройка может ограничивать максимум, но не всегда заменяет гидравлическую балансировку всей системы.
Определи расход каждой ветви
Для начала отопительный проект задаёт тепловую нагрузку помещений и расчётную разницу температур подачи и обратки. По ним рассчитывают расход через каждый радиатор, коллектор или контур пола. Если фактическая нагрузка, температура или состав теплоносителя отличаются от заложенных в проект, целевые расходы также могут измениться.
На схеме отметь длины и внутренние диаметры труб, отводы, тройники, регулирующие элементы, теплообменники и коллекторы. Потери давления складываются вдоль пути потока, а параллельные ветви влияют друг на друга через общие подающий и обратный участки. Для настройки важно знать не только желаемый расход, но и доступный перепад давления при реальном режиме насоса.
Проверь, изменяется ли расход при открытии и закрытии зон. В системе с постоянной скоростью циркулятора закрытие части клапанов способно увеличить перепад давления на оставшихся ветвях. Насос с регулированием давления, дифференциальный регулятор или клапан независимого от давления типа могут ограничивать это влияние, если их параметры соответствуют проекту.
Выбери тип устройства
Балансировочный клапан может быть ручным, автоматическим или объединённым с регулирующим клапаном. Ручную модель устанавливают на рассчитанное положение; если у неё есть измерительные штуцеры, расход можно оценить по измеренному перепаду давления и характеристике производителя. Такое устройство подходит, когда проект предусматривает наладку с измерительным прибором и доступ к настройке.
Автоматический регулятор перепада давления поддерживает заданное давление на участке или стояке в указанном диапазоне работы. Клапан независимого от давления, часто называемый PICV, может одновременно ограничивать расход и регулировать подачу к потребителю. Эти решения выполняют разные функции и имеют конкретные ограничения по минимальному и максимальному перепаду давления, которые нужно сверять с паспортом модели.
Встроенная шкала или число оборотов не дают универсального расхода без таблицы именно для этой модели и заданного перепада. У разных клапанов связь между положением штока и потоком различается. Если положение меняется в ходе настройки, фиксируй результат и используй инструкцию изготовителя, а не переносные значения от другой арматуры.
Сопоставь Kv и рабочие условия
Kv — коэффициент пропускной способности клапана: он связывает расход жидкости и перепад давления на устройстве. Для выбранного расхода подбирают такую характеристику, чтобы клапан имел достаточный диапазон настройки и не приходилось держать его почти закрытым или полностью открытым. Рассчёт ведут по графикам изготовителя с учётом теплоносителя и единиц измерения.
Не подбирай устройство только по номинальному диаметру трубы. Проверь проектный расход, допустимое давление и температуру, диапазон регулирования, наличие измерительных портов, направление потока и тип присоединения. Место установки зависит от схемы и модели; оставь доступ к настройке и измерительным портам и соблюдай указанное изготовителем направление потока. Для водно-гликолевой смеси учитывают её свойства, а для оборудования с приводом — совместимость привода и регулирующей функции.
Размер и настройку проверяют при расчетном перепаде давления в ветви. Если на клапане почти нет перепада, измерение может быть ненадёжным; если перепад слишком велик, возможны шум и ухудшение регулируемости. Данные о балансировочном клапане выбирают для конкретной схемы, расхода и режима насоса, а не по одному значению Kv из каталога.
Настрой систему как единое целое
Балансировку выполняют при подготовленном контуре: трубы промыты, фильтры и воздухоотводчики работают, теплоноситель соответствует проекту, а насос выставлен в предусмотренный режим. Все положения регулирующих и запорных устройств приводят к условиям, заданным методикой наладки. Если исходное состояние меняется, измерения перестают быть сопоставимыми.

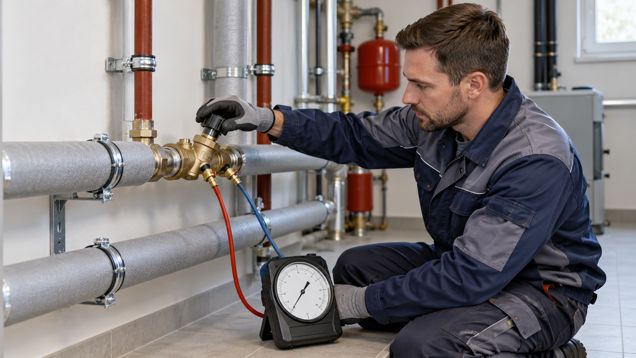

Специалист сверяет расход по расходомеру или измеряет перепад давления через порт с подходящим прибором. Полученное значение переводят в расход по таблице или кривой изготовителя и сравнивают с проектным. Настройка одной ветви может изменить давление и расход соседних, поэтому после изменения нужно повторно проверить наиболее удалённые и критические контуры.
При ручной балансировке настройка может требовать нескольких проходов по ветвям. При автоматических устройствах сверяют рабочий диапазон и уставку, а не предполагают, что устройство компенсирует любую ошибку проекта. Слишком большой насос, неверная скорость, загрязнённый фильтр или закрытая арматура могут сделать нормальную регулировку невозможной.
Разбери причины неравномерного отопления
Если одни комнаты перегреваются, а другие остаются холодными, сначала сопоставь симптомы с фактическим режимом системы. Проверь, не изменились ли положение термостатов, скорость насоса, температура подачи, настройки коллектора и количество подключённых приборов. Не поворачивай все клапаны сразу: после нескольких одновременных изменений невозможно понять, что повлияло на результат.
Слабый нагрев отдельной ветви может быть связан не только с балансировкой. Возможны воздух в контуре, засор фильтра, неверное направление потока, малый доступный перепад, неисправность термостатического клапана или низкая температура теплоносителя. Диагностику начинают с измерений расхода, температур и давления, затем проверяют арматуру и насос по проекту.
В многоконтурной системе короткий контур может забирать избыточный поток, пока дальняя ветвь недополучает его. Тогда балансировочный клапан на ближней ветви помогает увеличить её сопротивление и перераспределить поток, если остальные элементы исправны. При свисте, дрожании трубы или резком изменении температуры проверь не только положение клапана, но и перепад давления и режим насоса.
Настрой существующую систему безопасно
В работающем отоплении теплоноситель может быть горячим и находиться под давлением. Перед снятием прибора, изменением его положения или подключением измерителя нужно соблюдать инструкцию производителя и безопасную процедуру для конкретной системы. Не ослабляй соединения и не пытайся установить клапан на горячем контуре без квалификации.
Если в проекте не указаны целевые расходы, монтажник может восстановить расчёт по фактической схеме, мощности отопительных приборов и тепловой нагрузке помещений. Установленная настройка без этих данных способна лишь временно изменить распределение и не гарантирует нужный обогрев. Для сложных ветвей и автоматически регулируемых насосов лучше поручить наладку специалисту с соответствующим расходомером или дифференциальным манометром.
После ремонта насоса, замены радиатора, установки термостатической арматуры или добавления новой ветви прежние положения могут перестать соответствовать системе. В таком случае проверяют расчётные расходы и выполняют наладку заново. Маркировку прежних уставок можно сохранить как справочную, но не считать их автоматически верными после изменений.
Зафиксируй результат наладки
Запиши проектный расход каждой ветви, измеренный расход, положение преднастройки, доступный перепад давления и режим циркулятора. Для автоматических клапанов укажи тип, диапазон и установленную уставку. Сохрани таблицы производителя и схему, чтобы следующая проверка могла воспроизвести те же условия.
Если после пуска часть помещений нагревается иначе, чем ожидалось, сравни измерения с исходными значениями и проверь изменения в системе. Не компенсируй одну проблему произвольным перекрытием других ветвей. Документы о балансировочном клапане и наладке отопления помогают понять, какой расход должен проходить через контуры и что проверять при обслуживании.
