Анемометр измеряет скорость воздушного потока и помогает оценить работу приточной или вытяжной вентиляции. Выбор анемометра для проверки зависит от места измерения, диапазона скоростей, формы канала и способа усреднения; для расчёта расхода воздуха одной точки часто недостаточно без усреднения по сечению.
Что показывает прибор
Анемометр показывает скорость движения воздуха в точке, где расположен чувствительный элемент. В вентиляции такие измерения используют при проверке каналов и решёток, настройке системы и поиске заметных отклонений от расчётных значений. Скорость сама по себе не говорит, сколько воздуха проходит за час: для этого учитывают площадь проходного сечения и получают среднее значение по выбранной методике.
Крыльчатый прибор определяет скорость вращения небольшой лопастной головки. Термоанемометр оценивает поток по охлаждению нагретого чувствительного элемента и выпускается с разными типами зондов. Чашечные модели обычно предназначены для измерения ветра снаружи, а не для детального обследования воздуховода; назначение и допустимый диапазон проверяют в документации конкретной модели.
Для определения расхода в канале среднюю скорость умножают на площадь его внутреннего сечения. Если поток неоднороден, значение в центре может отличаться от скорости у стенок и не представлять весь канал. Поэтому для точной проверки применяют измерения в нескольких точках с усреднением по процедуре, подходящей для формы и размеров воздуховода.
Как подобрать прибор
При выборе анемометра учитывают, где именно предстоит измерять: внутри воздуховода, на вентиляционной решётке, у диффузора или в свободном воздушном потоке. Для доступа в канал удобен зонд подходящей длины и формы; для решёток и больших выпусков могут понадобиться специальная воронка или колпак. Прибор должен подходить по диапазону, точности, размеру датчика и условиям среды.
Сверяют нижний и верхний пределы измерения, допустимую температуру воздуха, разрешение дисплея и заявленную погрешность. Если ожидаемая скорость близка к нижнему пределу, стабильность показаний и чувствительность зонда особенно важны. Для регулярных проверок учитывают возможность проверки нуля и калибровки, доступность сменных зондов и сохранения результатов.
Также проверяют, в каких единицах прибор показывает скорость, может ли он усреднять последовательность измерений и рассчитывает ли расход по заданным размерам канала. Результат автоматического расчёта зависит от введённой площади и правильного выбора типа сечения. Ошибка в размере канала не исправляется высокой точностью датчика.
Измерения внутри воздуховода
Анемометр особенно полезен в воздуховоде, когда можно расположить зонд в нужных точках поперечного сечения. Для определения среднего значения канал измеряют по сетке или другой принятой процедуре, а показания усредняют. Одно измерение в центральной части допустимо только для ограниченной предварительной оценки, но не заменяет полный проход, когда требуется точное значение расхода.
Место замера выбирают на участке с достаточно равномерным потоком, по возможности вдали от поворотов, заслонок, тройников и других возмущающих элементов. Турбулентность и завихрения возле препятствий увеличивают разброс показаний. Если подходящего прямого участка нет, используют методику, учитывающую конкретную геометрию канала, и фиксируют ограничение измерения.
Зонд вводят через предусмотренный доступ и ориентируют по направлению потока согласно его маркировке. Прибор держат неподвижно во время стабилизации показания, не касаясь стенки канала чувствительным элементом. Слишком быстрое перемещение, поворот зонда или перекрытие сечения рукой может исказить результат.
В прямоугольном канале учитывают ширину и высоту внутреннего прохода, а в круглом — его внутренний диаметр. Если внутри есть теплоизоляция или вкладыш, используют реальные размеры свободного сечения, а не наружные размеры воздуховода. Отверстия для доступа после измерений закрывают так, чтобы не оставить утечку воздуха.
Проверка решёток и диффузоров

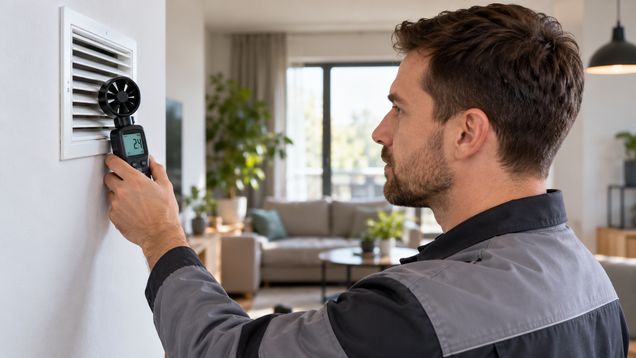

На вентиляционной решётке измерение анемометром проводят с учётом направления струй и свободной площади, через которую проходит воздух. Скорость в отдельных промежутках между ламелями не равна средней скорости по всей поверхности. Для измерения расхода на выпуске применяют подходящий колпак либо выполняют измерения по сетке и пересчитывают результат способом, предусмотренным прибором и методикой.
При измерении у диффузора важно не прижимать зонд к решётке и не перекрывать им заметную часть потока. Сильная закрутка, боковая струя или пульсация могут сделать показания нестабильными. В таких условиях выбирают приспособление для сбора потока или повторяют измерение в нескольких положениях, записывая способ и условия проверки.
Показания в помещении зависят от режима вентилятора, положения регулирующих заслонок, чистоты фильтра и состояния дверей или окон. Перед сравнением разных выпусков приводят систему к одинаковому режиму. Если меняются настройки между измерениями, нельзя сопоставлять результаты как полученные при равных условиях.
Порядок измерения
Перед началом проверяют корпус, батареи, зонд, чистоту датчика и срок действующей калибровки, если она требуется для задачи. Устанавливают выбранные единицы и режим отображения, затем дают системе поработать до устойчивого режима. В журнале записывают помещение или участок, точку замера, конфигурацию вентиляции и настройки, которые влияют на поток.
Измерение выполняют в повторяемых точках и выдерживают прибор до стабилизации показаний. Для каждого прохода записывают значения и затем получают среднюю скорость по процедуре, а не выбирают самое высокое или удобное число. Если разброс велик, сначала проверяют направление зонда, наличие турбулентности, положение заслонки и стабильность работы вентилятора.
При расчёте расхода используют площадь свободного прохода, согласованную с выбранным методом измерения. Для решётки геометрическая площадь рамки может быть больше площади отверстий, а изготовитель иногда указывает собственный коэффициент или требуемый способ замера. Нельзя автоматически применять к любой решётке простое произведение одного показания на наружную площадь.
Ошибки и надёжность результата
Частая ошибка — записать единичное значение у края решётки как среднюю скорость всего выпуска. На показания также влияют препятствия рядом с зондом, неверный масштаб единиц, севшие батареи, загрязнение датчика и слишком короткое время стабилизации. Перед выводом проверяют, согласуются ли данные с направлением и режимом работы вентилятора.
Анемометры различаются диапазоном, датчиком и способом обработки потока, поэтому нельзя переносить настройку или коэффициент с другой модели без инструкции. Если выполняется балансировка вентиляции, измерение сопоставляют с проектным расходом и установленной процедурой, а не только с субъективным ощущением тяги. При сомнении измерение повторяют исправным прибором или передают специалисту по наладке.
Прибор и зонды хранят в защитном футляре, не допускают ударов по чувствительной головке и очищают способом, который разрешает производитель. Прибор не используют за пределами температурного и скоростного диапазона. Для работ на высоте или рядом с движущимися вентиляторами заранее обеспечивают безопасный доступ и не вводят зонд в опасную зону.
Оценка результатов вентиляции
После замера сравнивают полученный расход с проектным или нормативным значением для конкретного помещения и режима. Если расход ниже ожидаемого, последовательно проверяют фильтр, заслонки, вентилятор, утечки и состояние каналов, затем измеряют снова. Изменение одной настройки может повлиять на остальные ветви, поэтому балансировку проводят по всей системе.
При повторной проверке используют тот же метод, точки и режимы, чтобы отличить реальное изменение от погрешности измерения. Фиксируют среднее значение, диапазон разброса, положение оборудования и дату проверки. Если результат нужен для приёмки или официального контроля, соблюдают требуемую методику и используют прибор с подходящей подтверждённой точностью.
При проверке анемометр должен измерять поток в выбранных точках без перекрытия канала, а расчёт расхода должен использовать правильную площадь и усреднение. Условия замера, настройки вентиляции и состояние прибора записывают рядом с результатом. Это позволяет повторить проверку и определить, связано ли отклонение с настройкой системы, каналом или самим измерением.
