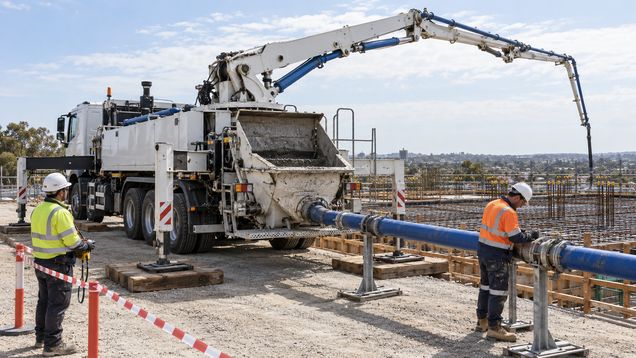

Бетононасос подает свежую бетонную смесь по бетоноводу или стреле распределителя к месту укладки. Для бетононасоса заранее проверяют совместимость смеси с режимом подачи, расположение линии, опорную площадку и сигнализацию между оператором и звеном бетонирования; соединения проверяют до запуска.
Назначение и виды оборудования
Бетононасос перемещает бетонную смесь от приемного бункера по трубопроводу к точке заливки. В стационарной системе смесь идет по собранной линии, а автобетононасос дополнительно подает ее через стрелу с распределительным шлангом. Выбор зависит от расстояния, высоты и доступности места бетонирования, объема работ и возможности безопасно установить машину. Насос доставляет смесь, но не заменяет ее распределение, уплотнение и уход за бетоном.
Паспорт бетононасоса определяет производительность, давление, допустимые диаметры и длину бетоновода, состав оборудования и рабочие ограничения. Эти значения нельзя переносить с другой модели или считать одинаковыми для горизонтальной и вертикальной линии. Планируют не только конечную дальность, но и изгибы, перепад высоты, переходники и участки с сужением: каждый элемент влияет на сопротивление и подачу. Рабочий режим сверяют с документацией изготовителя и принятой схемой бетонирования.
Выбор насоса и трассы
До выбора определяют место приемного бункера и точку выпуска смеси. Автобетононасосу нужны устойчивая площадка, пространство для установки опор и вылета стрелы без захода в опасные зоны. Для стационарной системы заранее прокладывают линию, оставляя доступ к опорам и очистке. Если рядом линии электропередачи, проезды или другие бригады, размещение техники и ограждения согласуют до подачи.
Маршрут линии делают по возможности простым, без лишних изгибов и переходов. Опоры и крепления рассчитывают на вес труб, смеси и усилия подачи по проекту или технической документации. Не крепите бетоновод к арматуре, ограждению или случайным конструкциям без проверки. Оставьте свободный доступ к соединениям и запорным устройствам.
Подготовка смеси и площадки
Для устойчивой подачи смесь должна быть рассчитана на перекачивание с учетом цементного состава, заполнителя, консистенции и длины тракта. Поставщику бетона сообщают параметры маршрута и оборудования, а требуемые характеристики согласуют до заказа. Слишком крупный заполнитель или смесь, не соответствующая подаче, повышают риск затора; добавлять воду на площадке без разрешения технолога нельзя. Изменение состава может нарушить прочность и другие проектные свойства бетона.
Перед запуском проверяют устойчивость основания, положение опор, ограждение рабочей зоны и доступ транспорта к приемному бункеру. Под опорами не должно быть рыхлого грунта, пустот, неподтвержденных перекрытий и подземных коммуникаций, способных просесть под нагрузкой. Опоры автобетононасоса устанавливают в соответствии с инструкцией и допустимыми условиями площадки. Машину не размещают у края котлована или траншеи, если устойчивость грунта и безопасный отступ не подтверждены.
До сборки труб и шлангов осматривают секции, уплотнения, замки, зажимы и предохранительные устройства. Поврежденные, изношенные или несовместимые элементы заменяют на предусмотренные для данной системы. Соединения фиксируют штатными замками; проволока, незакрепленные хомуты и самодельные переходники не обеспечивают надежного соединения под давлением. Трубопровод опирают и закрепляют по схеме, а гибкий концевой шланг размещают так, чтобы его движение не угрожало людям и конструкции.
Пуск и непрерывная подача
Перед включением назначают оператора, работников у приемного бункера и звено, которое распределяет смесь. Между ними должна действовать надежная сигнализация, понятная всем участникам и доступная в условиях шума. До запуска проверяют соединения бетоновода и связь, а опасную зону вокруг линии и выпуска освобождают от людей. Начинать подачу без готовности опалубки, арматуры и рабочих мест нельзя.
Бетононасос запускают по инструкции и технологической схеме, начиная с предусмотренного режима. Если для конкретной системы требуется смазать внутреннюю поверхность бетоновода или подготовить смесь к прохождению, применяют только рекомендованный способ и состав. Первую порцию принимают в безопасной зоне и проверяют равномерность потока, работу соединений и отсутствие утечек. Не направляйте выпуск на человека или незащищенный участок.
Работа бетононасосом требует согласованного темпа подачи и укладки. Поддерживайте предусмотренный инструкцией уровень смеси в приемном бункере, не допускайте его переполнения и попадания посторонних предметов. Концевой шланг направляют к месту укладки по проектной последовательности; струей нельзя проталкивать бетон вдоль опалубки на большие расстояния. Темп подачи соотносят с готовностью звена и возможностями формы.
Во время подачи оператор наблюдает за давлением, звуком насоса, состоянием труб и поведением концевого шланга. Необычные удары, резкое повышение давления, утечки или прекращение потока могут указывать на засор либо отказ оборудования. В такой ситуации подачу останавливают и выполняют только установленную процедуру устранения неисправности. Нельзя стучать по трубам, разъединять их или пытаться протолкнуть затор под давлением.
Работа со стрелой и шлангом
При подаче через стрелу учитывают радиус движения секций, положение опор и границы рабочей зоны. Люди не должны находиться под стрелой, в секторе возможного падения смеси или непосредственно перед выпускным шлангом. Концевой шланг удерживают и направляют только предусмотренным способом, не обматывают вокруг тела и не используют как опору. Оператор двигает стрелу по согласованным сигналам и прекращает работу, если теряет связь с принимающей бригадой.
Если заливка идет стационарной линией, проверяют, не смещаются ли опоры и не создают ли хомуты нагрузку на соседние элементы. В местах перехода между секциями и на поворотах особенно внимательно следят за креплением. Не стойте перед соединением, пока в линии может сохраняться давление, и не направляйте струю на людей или открытый проход. Доступ к вертикальным стоякам и точкам обслуживания должен оставаться свободным.
Заторы, остановки и очистка
При заторе насос останавливают по инструкции, предупреждают работников и исключают случайный запуск. Перед разборкой соединения давление в бетоноводе снижают до атмосферного установленным способом. Не открывайте замок, не бейте по секции и не вставайте перед выпуском, пока давление не снято. При продувке бетоновода работников отводят от линии не менее чем на 10 м; обратный ход и очистку выполняют по процедуре изготовителя с ограждением опасной зоны.
План остановки и очистки готовят до начала бетонирования, включая место для промывочной воды и остатков смеси. Очистку выполняют в порядке, предусмотренном для конкретной линии, с применением штатных приспособлений и защитных средств. При продувке воздухом людей отводят от бетоновода и выпуска на расстояние, установленное рабочей инструкцией, а концевой элемент надежно удерживают. Не сбрасывайте остатки бетона и промывочную воду в ливневую канализацию, грунт или водоем.
Разборку труб начинают только после прекращения подачи и подтверждения, что давление снято. Секции снимают последовательно, не оставляя подвешенных или неустойчивых участков, очищают и осматривают на повреждения. Не направляйте сжатый воздух на человека и не используйте самодельные заглушки. Перед повторной сборкой проверяют уплотнения, замки, внутреннее состояние труб и совместимость компонентов.
Осмотр и завершение смены
Перед началом работ бетононасос проверяют: осматривают управление, аварийную остановку, гидравлику, защитные системы, опоры и приемный бункер. У автобетононасоса дополнительно проверяют стрелу и положение машины, у стационарной установки — крепление линии и доступ к насосу. Результаты фиксируют установленным на объекте способом. Не допускайте работу при утечке, неисправном замке, поврежденной трубе или отказе сигнализации.
После смены очищают приемную часть и бетоновод, удаляют остатки смеси из зоны обслуживания и проверяют оборудование на износ. Загрязнение, которое затвердеет внутри трубы или бункера, может затруднить следующую подачу и повредить соединения. Обслуживание привода, гидравлики и стрелы выполняют по графику и инструкции изготовителя. При обнаружении трещин, деформаций или повторяющихся перебоев участок выводят из эксплуатации до проверки специалистом.
Работу возобновляют только после устранения причины остановки, проверки соединений, сигнализации и готовности звена укладки. Если меняются состав смеси, длина трассы, высота подачи или конфигурация опор, заново сверяют параметры насоса и схему работ. На бетононасосе нельзя продолжать подачу, полагаясь на настройки предыдущей заливки при изменившихся условиях площадки. Данные о фактическом режиме и замечаниях передают ответственному за бетонирование.
