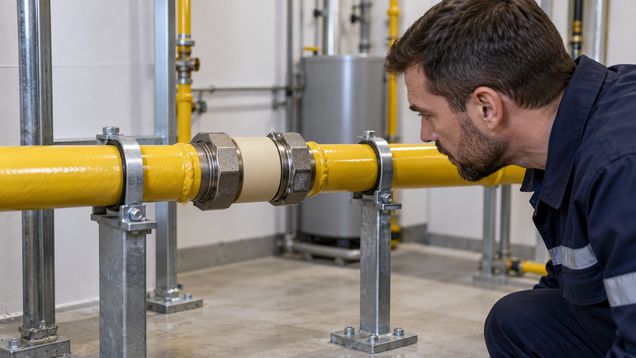

Диэлектрическая муфта разобщает электрическую связь между выбранными металлическими участками газовой линии, сохраняя герметичное соединение. Для подключения диэлектрической муфты учитывают проект, материал труб, рабочее давление и тип газа; монтаж и проверку поручают специалисту. Неподходящий узел способен нарушить предусмотренное электрическое разделение.
Что разделяет соединительный узел
Диэлектрическая муфта механически соединяет два участка трубопровода, но ограничивает прохождение электрического тока через стык. В конструкции есть изолирующие детали и уплотнение, которые должны одновременно сохранять электрическое сопротивление и герметичность газовой линии.
Назначение диэлектрической муфты связано с электрическим разделением тех участков, которые указаны в проекте. В отдельных схемах это помогает управлять блуждающими токами или работой электрохимической защиты от коррозии; сама деталь не заменяет защитное покрытие и диагностику труб.
Диэлектрические муфты выпускают для разных материалов, типов соединений, давлений и условий среды. Встречаются резьбовые, фланцевые и другие исполнения, включая изолирующие соединения для более крупных трубопроводов; внешне похожие изделия могут иметь разные характеристики.
Муфта не перекрывает подачу газа, не регулирует давление и не обнаруживает утечку. Её электрическая функция не является заземлением и не заменяет защитные устройства газовой системы.
Как подобрать исполнение
Диэлектрическая муфта должна подходить для конкретного газа и выдерживать рабочее давление, температуру и расход линии. Сверяют условный проход, тип присоединения и характеристики уплотнения, а для электрического разделения — данные о сопротивлении или испытаниях изделия.
Для подбора важны материалы обеих соединяемых частей и то, где именно проект требует разорвать электрическую непрерывность. Если к участку подключены другие металлические конструкции, опоры или измерительные приборы, электрическая связь может сохраниться в обход изолирующего стыка.
В проект диэлектрическую муфту включают с указанием места, ориентации, типа соединений и требований к контролю. Проектировщик согласует её с системой электрохимической защиты, заземления и уравнивания потенциалов там, где эти решения предусмотрены для объекта.
- Вид топлива и паспортная совместимость с газовой средой.
- Рабочее и расчётное давление, температура и пропускная способность.
- Диаметр трубы, материал соединяемых участков и тип резьбы или фланца.
- Параметры электрической изоляции и способ проверки после монтажа.
Не выбирайте изделие только по размеру резьбы или цене. Если паспорт отсутствует, маркировка не читается либо муфта уже была в эксплуатации, сначала выясняют её состояние и пригодность у производителя или профильного специалиста.
Место определяют до сборки линии
Точка установки зависит от схемы газопровода и задачи электрического разделения. Её выбирают до монтажа так, чтобы исключить случайный обход изоляции через металлические крепления, соприкасающиеся трубы, кабельные лотки или другие проводящие элементы.
Корпус размещают с доступом для осмотра соединения и маркировки. Муфту не прячут за несъёмной отделкой и не нагружают массой трубопровода: труба должна иметь опоры, предусмотренные проектом, а соединение — работать без перекоса и вибрации выше допустимой.
Условия установки сверяют с паспортом: влажность, температура, риск механического повреждения и наружная коррозия влияют на долговечность узла. Защитные покрытия наносят только способом, совместимым с материалом корпуса и изолирующих частей.
Нельзя переносить муфту на соседний участок или добавлять рядом металлическую перемычку без проверки электрической схемы. Даже если соединение остаётся герметичным, изменение расположения может лишить проектную систему нужного электрического разрыва.
Монтаж и ввод в работу
Подключение выполняют специалисты, допущенные к соответствующим работам на газопроводах. Перед монтажом проверяют маркировку, паспорт, комплектность, состояние резьбы или фланцев и отсутствие трещин, сколов либо повреждений изолирующей части.
Соединение собирают без перекоса и чрезмерной нагрузки. Прокладки, переходники и уплотнительные материалы должны соответствовать модели, газу, давлению и температуре; нельзя заменять штатную деталь случайной шайбой или самодельной втулкой.
После монтажа проверяют герметичность разрешённым методом. Если проект требует подтвердить электрическое сопротивление или целостность электрохимической защиты, измерения проводит специалист подходящим прибором и сравнивает результат с паспортными данными.
Не проверяйте электрический разрыв самодельной проводкой и не подключайте к муфте случайный измерительный прибор на работающей газовой линии. Временное касание металлическим предметом или крепежом способно замкнуть разделяемые участки и исказить контроль.
Что может нарушить изоляцию
Механическое повреждение, коррозия, загрязнение поверхности или отказ внутренней прокладки могут ухудшить работу соединения. Электрическое замыкание через опору, кабель или другой участок трубопровода также способно обойти муфту, хотя само резьбовое соединение выглядит целым.
Появление коррозии, следов газа, необычных показаний измерений или повреждённой маркировки требует проверки всей связанной системы. По одному внешнему признаку нельзя определить, исправна ли электрическая изоляция и откуда возник дефект.
Не разбирайте муфту, не подтягивайте соединения под давлением и не пытайтесь восстановить изолирующую втулку самостоятельно. Дефектный элемент заменяют совместимой деталью после безопасного отключения линии и проверки специалистом.
Осмотр и документы
Периодичность осмотра устанавливают по проекту и паспорту оборудования. При проверке оценивают состояние корпуса, уплотнения, опор и маркировки, а электрические измерения выполняют в объёме, заданном схемой защиты.
При запахе газа не используйте открытый огонь и не включайте или не выключайте электроприборы в помещении. Если это можно сделать без риска, перекройте доступный кран, покиньте помещение и позвоните в аварийную газовую службу по номеру 104 из безопасного места.
В документах системы сохраняют модель, паспортные параметры, место установки, соединяемые материалы и результаты контрольных измерений. Эти сведения позволяют проверить, что при ремонте или замене не были нарушены герметичность и электрическая схема.
Диэлектрическая муфта должна оставаться доступной для осмотра, а её маркировка — читаемой. Не закрывайте соединение несъёмной облицовкой: специалисту нужно видеть корпус и соседние проводящие элементы, чтобы проверить состояние изоляции и исключить обходной контакт.
