ЛСТК — это каркас здания из лёгких стальных тонкостенных профилей, соединённых по проектной схеме. Для дома проверяют назначение профилей, расчёт несущей способности, узлы крепления, защиту от теплопотерь и порядок монтажа на площадке; комплект собирают по чертежам, а не по универсальной схеме.
Что входит в стальной каркасный комплект
Это название конструктивной системы из профилей, изготовленных формованием тонкого стального листа. В зависимости от проекта в каркас входят стойки, направляющие, балки перекрытий, элементы стропильной части, раскосы и соединительные детали. Часть поставщиков передаёт уже собранные стеновые или кровельные панели, другие доставляют отдельные промаркированные профили.
Состав поставки не является одинаковым для всех домов. В договоре отдельно указывают, входят ли в неё крепёж, листовая обшивка, утеплитель, мембраны, фасад, окна и элементы инженерных систем. Фундамент, монтаж, кран и внутренняя отделка часто заказываются отдельно, поэтому цену сравнивают при одинаковом перечне работ.
До заказа сопоставляют спецификацию с архитектурными планами и рабочими чертежами. Номера деталей и их положение должны читаться без догадок; в документах также отмечают, какие позиции изготовлены на заводе и какие операции выполняют на площадке. Если в проекте предусмотрены разные марки профиля или крепежа, их нельзя заменять только по сходству внешнего вида.
Расчёт каркаса и передача нагрузок
Проектирование системы ЛСТК начинают с назначения здания и его конструктивной схемы. Инженер определяет нагрузки от перекрытий, крыши, снега и ветра, проверяет устойчивость стен и путь передачи усилий к фундаменту. Сечения и шаг профилей выбирают расчётом, а не по одному лишь числу этажей или ширине комнаты.
Несущие стойки и балки работают иначе, чем профили для лёгких перегородок. При выборе проверяют толщину металла, форму сечения, марку стали, защитное покрытие и расчётную функцию элемента. Профиль для перегородки нельзя использовать в несущем узле, если проект не подтверждает его пригодность.
Узлы стен с перекрытиями, крышей и основанием должны образовывать непрерывный путь передачи нагрузок. Проект задаёт, где нужны анкеры, соединительные пластины, раскосы или листовая обшивка, которая участвует в пространственной жёсткости. Замена одного соединения меняет работу узла, поэтому её согласуют с проектировщиком до монтажа.
Профили, панели и проёмы
На производстве профилям могут заранее придать длину, перфорацию для прокладки коммуникаций и маркировку по монтажной схеме. При получении сверяют обозначение каждой пачки с ведомостью и проверяют, нет ли заломов, скручивания или повреждения защитного слоя. Деформированная деталь может не совпасть с соседними элементами даже при верной маркировке.
Размеры дверных и оконных проёмов, опорные перемычки и усиления закладывают в рабочие чертежи. Самовольная подрезка стойки, полки или перемычки может уменьшить несущую способность профиля. Если фактический проём расходится с проектом, работу останавливают на этом участке и запрашивают узел исправления.
Для прокладки труб и кабелей используют предусмотренные проектом отверстия в стенке профиля. Нельзя без согласования сверлить полки, резать раскос или расширять заводскую перфорацию. Острые края возле проводов закрывают подходящими втулками, а проходы через противопожарные или звукоизоляционные слои выполняют по принятому решению для всей конструкции.
Соединения и устойчивость при сборке
Тип, длина и расположение саморезов, болтов, анкеров и соединительных пластин определяются чертежами. Крепёж подбирают с учётом толщины соединяемых деталей и основания; произвольная замена может привести к недостаточной прочности соединения. Важно не перетянуть крепёж и не повредить тонкий металл при установке.
Монтажная последовательность должна учитывать устойчивость незавершённого каркаса. Стену выставляют по разметке, временно раскрепляют и проверяют геометрию до соединения с перекрытием или соседней панелью. Временные связи снимают только после выполнения предусмотренных постоянных креплений и получения устойчивой конструкции.
Для системы ЛСТК монтажная карта должна показывать порядок подачи элементов, ориентацию панелей и последовательность соединений. Крупные детали поднимают за предусмотренные точки с подходящими приспособлениями; людей не допускают под подвешенный груз. Если деталь не садится в узел, её не притягивают силой: сначала проверяют маркировку, ориентацию и соответствие чертежу.
Тепловая защита, влага и огонь
Сталь проводит тепло лучше, чем утеплитель, поэтому стойки и перемычки могут образовывать мостики холода через стену. Тепловые характеристики оценивают для всей ограждающей конструкции, учитывая расположение каркаса, утеплителя, обшивок и непрерывного наружного слоя теплоизоляции. Одного заполнения полостей между стойками может быть недостаточно для проектных показателей.
Расположение парорегулирующих и ветрозащитных слоёв зависит от состава стены, климата и режима помещений. Узлы вокруг окон, кровли, перекрытия и цоколя проектируют так, чтобы снизить утечки воздуха и не создавать мест для накопления влаги. Нельзя выбирать мембрану или переносить её с другой системы без проверки совместимости слоёв.
Оцинкованное покрытие защищает сталь от коррозии в условиях, на которые рассчитан материал, но не отменяет правил хранения и ремонта покрытия. Детали держат над грунтом и защищают от осадков, а повреждённые кромки обрабатывают способом, указанным производителем. Пожарную и звуковую защиту подтверждают для всей сборки стены или перекрытия с учётом облицовок, заполнения и проходов коммуникаций.
Подготовка основания и монтаж на площадке
До доставки проверяют подъезд, площадку разгрузки, доступ подъёмной техники и место для временного хранения. Фундамент принимают по отметкам, размерам и расположению закладных деталей, сверяя их с проектом каркаса. При значительном расхождении монтаж не начинают: сначала получают решение о корректировке основания или узлов опирания.
Пачки размещают на устойчивых опорах и сохраняют маркировку, чтобы детали можно было найти в очередности сборки. Нельзя допускать изгиба длинных профилей под неправильной опорой или перегружать нерассчитанное перекрытие. Если материалы намокли либо упаковка повреждена, перед закрытием конструкции проверяют их состояние и возможность полного высыхания.

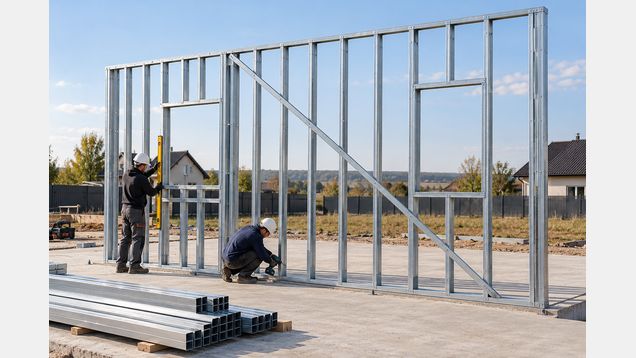

Обычно монтаж начинают с направляющих и опорных элементов, затем устанавливают стены, перекрытия и кровельный каркас по рабочей схеме. На каждом этапе контролируют отметки, вертикальность, диагонали и качество соединений. Инженерные сети проводят до закрытия стен, но только через разрешённые отверстия и с сохранением целостности несущих деталей.
Контроль качества и дальнейшее обслуживание
При приёмке сверяют фактические элементы с ведомостью и проверяют выполненные соединения, опорные места, крепёж и защитные покрытия. Замечания фиксируют с указанием позиции и участка конструкции, а не только общим описанием. Скрытые узлы фотографируют до установки утеплителя и облицовки, чтобы затем можно было проверить их без разборки.
В каркасах ЛСТК при последующих работах особенно важно не резать несущие профили и не менять места крепления тяжёлого оборудования без проверки специалистом. Перед сверлением уточняют, где проходят стойки, связи и скрытые коммуникации, используя исполнительную схему и фотографии. При следах коррозии или деформации сначала выясняют причину и оценивают состояние соединения, затем выбирают ремонт по документации системы.
После завершения строительства владельцу передают рабочие и исполнительные чертежи, спецификацию фактически установленных элементов и инструкции по ремонту покрытия и облицовки. В документах отмечают согласованные замены и оставшиеся работы. Эти сведения помогают обслуживать дом и не повреждать несущую часть при будущей перепланировке или прокладке новых коммуникаций.
