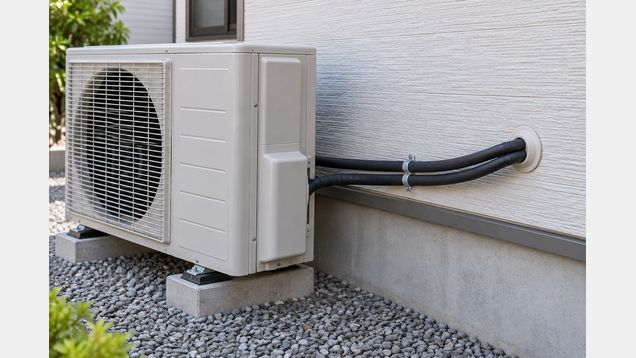

Фреонопровод — бытовое название трубной трассы, которая переносит хладагент между наружным и внутренними блоками. При устройстве фреонопровода учитывают модель оборудования, допустимую длину и перепад высот, диаметр труб, тип соединений и непрерывную теплоизоляцию; точные ограничения берут из монтажной документации.
Назначение холодильной трассы
Фреонопровод соединяет теплообменники сплит-системы и образует часть замкнутого контура хладагента. В типовой схеме проложены жидкостная и газовая линии, но их назначение и параметры зависят от конструкции оборудования и режима работы. Хладагент нельзя заменять водой или другой жидкостью без согласования с изготовителем.
В бытовой речи эту трассу называют по хладагенту, однако конкретная установка может использовать разные рабочие вещества. Поэтому в проекте и монтажной документации ориентируются на обозначения производителя, а не на привычное слово. Диаметр, материал труб и соединения подбирают к указанной модели.
В тепловом насосе направление теплообмена может меняться при переключении между охлаждением и обогревом. Трубы, изоляция и соединения должны соответствовать обоим предусмотренным режимам. Для мультизонных систем также проверяют схему ответвлений и ограничения одновременной работы внутренних блоков.
Планирование трассы и подбор труб
До монтажа определяют места внутренних и наружного блоков, длину каждого участка и разницу высот. Для конкретной модели изготовитель задаёт допустимые пределы, правила ветвления и необходимость дополнительной заправки. Эти значения нельзя переносить с другой серии оборудования, даже если корпуса выглядят похожими.
Диаметр газовой и жидкостной линий выбирают по техническим данным оборудования и расчётной схеме. На результат влияют длина, перепад высот, число изгибов и соединений, а в некоторых системах — распределение масла и возврат его к компрессору. Слишком узкую или чрезмерно длинную линию нельзя компенсировать случайной дополнительной заправкой.
Фреонопровод прокладывают с минимально необходимым числом поворотов, без заломов и смятия стенок. Маршрут планируют так, чтобы трубам не мешали острые кромки, крепёж, нагревательные приборы и движущиеся части здания. Переходы через стены выполняют через подходящие защитные гильзы.
Материал труб и толщина стенки должны соответствовать модели и рабочему давлению системы. Трубу режут инструментом, предназначенным для чистого перпендикулярного реза; стружка и влага не должны попасть внутрь. До подключения открытые концы держат закрытыми, чтобы защитить контур от пыли и влажного воздуха.
Подключение к блокам выполняют развальцовкой, пайкой или другим соединением, которое предусмотрено конкретным оборудованием. Подготовка кромки и момент затяжки влияют на герметичность раструбного соединения. Универсальный ключ или усилие не заменяют требования монтажной инструкции.
Если применяется пайка, последовательность работ, присадочный материал и защита внутренней поверхности труб задаются документацией системы и технологией исполнителя. Нагрев рядом с изоляцией и электропроводкой требует предусмотренных мер защиты. Такие работы выполняют монтажники, которые умеют обслуживать соответствующий холодильный контур.
Теплоизоляция, крепление и проходы
Холодную трубную линию изолируют непрерывно, включая соединения, изгибы и участок у сервисного клапана. Материал и его толщина должны подходить температуре поверхности и условиям помещения. Разрывы и незаклеенные стыки приводят к теплопритоку, снижению эффективности и появлению конденсата.
Если жидкостная и газовая линии требуют раздельной изоляции, между ними не оставляют участков открытой меди. Оболочку соединяют так, чтобы водяной пар не проникал к холодной поверхности. На открытом воздухе изоляцию защищают от солнца, осадков и механических повреждений подходящим покрытием.
Трассу крепят с интервалом и способом, предусмотренными проектом и инструкцией, не пережимая трубу и утеплитель. Вибрация от оборудования не должна передаваться на лёгкую перегородку или вызывать трение труб о край прохода. При длинном маршруте предусматривают доступ к тем участкам, которые могут потребовать осмотра.
Отверстия в наружных и внутренних стенах закрывают после проверки уклона, креплений и защиты от влаги. Герметизация прохода не должна сплющивать теплоизоляцию или блокировать сервисные соединения. Дренаж конденсата прокладывают отдельно: он отводит воду от внутреннего блока и не является частью труб хладагента.
Проверка герметичности и запуск
После сборки специалист проверяет соединения и контур способом, указанным изготовителем. Испытательное давление, испытательная среда, длительность выдержки и допустимое изменение показаний зависят от хладагента и модели. Нельзя выбирать давление по общему совету из интернета или использовать для проверки сжатый воздух.
Обнаруженные утечки устраняют до запуска, затем испытание повторяют согласно процедуре. Пузырьковый раствор или электронный прибор применяют там и так, как предписано для данного хладагента и типа соединения. Простое включение кондиционера не подтверждает герметичность скрытых участков.
Перед открытием сервисных клапанов соединительные трубы подготавливают вакуумным насосом и измерительным прибором, чтобы удалить воздух и влагу. Требования к вакуумированию и проверке его сохранения задаёт производитель. Остаточная влага может нарушить работу холодильного цикла и повредить оборудование.
Дополнительное количество хладагента рассчитывают по документации с учётом длины и конфигурации трассы. Заправку выполняют предназначенными приборами, контролируя массу или другие предусмотренные параметры. Нельзя стравливать рабочее вещество в воздух или доливать его только по предположению о нехватке.
Фреонопровод после запуска проверяют вместе с работой компрессора, вентиляторов, автоматики и внутренних блоков. Фиксируют длину линий, выполненные соединения, результаты испытаний и объём добавленного хладагента, если он потребовался. Эти сведения пригодятся при диагностике и гарантийном обслуживании.
Эксплуатация и ремонт
Снижение охлаждения, масляные следы возле соединения, наледь или необычный шум могут указывать на неисправность, но не подтверждают утечку сами по себе. Причину устанавливают по данным системы и осмотру всей установки. Не следует самостоятельно подтягивать соединения или открывать сервисные клапаны.
Если трубная линия повреждена во время ремонта, оборудование выключают и обращаются в сервис, не пытаясь восстановить контур случайной муфтой. Специалист определяет совместимость материала, способ соединения, проверку на утечку и необходимость замены хладагента. До завершения работ открытые трубы защищают от загрязнения и влаги.
Перед отделкой стен или заменой внутреннего блока сверяют трассу с исполнительной схемой. Скрытые соединения и участки прокладки отмечают на планах, чтобы в дальнейшем не попасть в них сверлом или крепежом. Если документов нет, положение труб устанавливают безопасным обследованием до сверления.
