Газовая рампа объединяет подключённые источники газа или распределяет поток между предусмотренными потребителями. Для монтажа газовой рампы проектировщик определяет назначение узла, состав оборудования, давление и место размещения; комплектование и подключение выполняют по документации.
Где рампа работает в системе

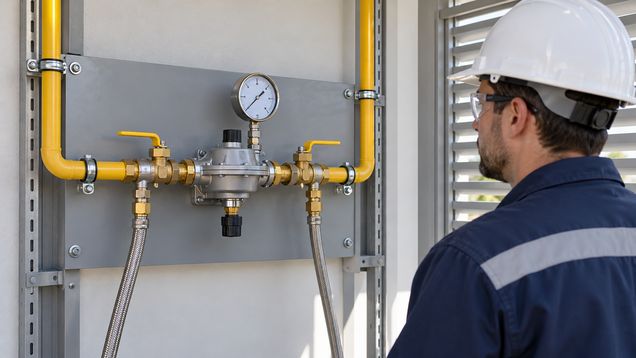

Газовая рампа — собранный трубопроводный узел с одним или несколькими входами, выходом и арматурой. В зависимости от схемы она соединяет группу баллонов с общей линией либо подводит подготовленный газ к нескольким горелкам или приборам.
В установке со сменными источниками рампа может объединять две группы баллонов. У некоторых моделей предусмотрено ручное или автоматическое переключение между рабочей и резервной группой, однако автоматический переход не является свойством каждого узла и не всегда означает бесперебойную подачу.
Газовые рампы различаются назначением и набором деталей. В составе могут быть запорные клапаны, регуляторы давления, манометры, обратные клапаны, фильтры, предохранительные устройства или контроллер; конкретный перечень определяется изготовителем и проектом.
Сама рампа не обязательно снижает давление и не заменяет всю систему контроля. Если в неё входят редуктор, переключатель или защита, их рабочие параметры и совместимость проверяют отдельно, а по общему виду узла нельзя определить пределы эксплуатации.
Состав подбирают по источнику и нагрузке
Компоновка газовой рампы зависит от топлива, давления на входе, требуемого расхода и характеристик потребителей. Система для природного газа из сети и установка на сжиженном углеводородном газе отличаются источниками, режимом подачи и требованиями к арматуре.
До выбора сверяют паспортные данные котла, горелки или другого оборудования с расчётной нагрузкой. Важно учесть одновременную работу потребителей: если пропускная способность узла меньше требуемой, на выходе может не хватить давления при включении нескольких приборов.
Для баллонной установки проектировщик указывает число подключённых источников, допустимую схему переключения и параметры каждой ветви. Не подключайте к общему коллектору баллоны или оборудование с разными рабочими характеристиками без расчёта и разрешённого проектного решения.
В проект газовую рампу включают как часть всей линии: отмечают точки подключения, направление потока, запорные устройства, регулирование и контроль. Учитывают тип соединений, материал корпуса и уплотнений, допустимое рабочее давление, температуру, производительность и способ крепления.
- Вид газа и технические требования каждого подключённого потребителя.
- Входное и выходное давление, рабочий расход и ожидаемый режим нагрузки.
- Количество источников, наличие резервной группы и способ переключения.
- Материал, соединения, направление потока и допустимые условия окружающей среды.
При подборе нельзя ориентироваться только на размер коллектора или число отводов. Если маркировка неразборчива, отсутствует паспорт или неизвестен состав прежней установки, узел проверяет специалист до подключения.
Размещение задаёт проект
Газовая рампа и источники газа должны размещаться по назначению установки, характеристикам помещения и требованиям к конкретному топливу. Для баллонных систем место установки, вентиляцию, защиту от нагрева и возможность безопасного обслуживания предусматривают заранее, а не после сборки линии.
Не переносите рампу вместе с баллонами в закрытую кладовую, подвал или другое непредусмотренное помещение. Условия размещения зависят от типа установки и действующих требований; схему газобаллонного оборудования должен проверить профильный проектировщик.
К арматуре оставляют проход для осмотра и обслуживания. Трубы и шланги не должны опираться на мебель, перекрывать эвакуационный путь или подвергаться ударам; если источник расположен снаружи, предусматривают защиту оборудования от погоды в пределах паспорта изделия.
Положение запорных органов, стрелки направления и монтажная ориентация элементов должны соответствовать документации. Нельзя менять последовательность регулятора и защитной арматуры только потому, что так удобнее подвести трубу.
Подключение и проверка до пуска
Монтаж газового оборудования выполняют специалисты с необходимой квалификацией в соответствии с проектом и паспортами компонентов. Они проверяют маркировку входов и выходов, совместимость соединений, крепление труб и доступ к органам управления.
Случайный переходник, прокладка неподходящего материала или самодельная перемычка могут нарушить герметичность и изменить работу защиты. Не смешивайте детали разных систем и не устанавливайте компоненты, если на них нет данных о допустимом газе и рабочем давлении.
После подключения специалист проверяет герметичность разрешённым методом и подтверждает работу устройств в предусмотренных режимах. Если в проекте предусмотрено переключение на резервный источник, его проверяют по инструкции изготовителя; испытание не проводят открытым огнём и без оборудования для контроля.
Пуск выполняют после подтверждения исправности линии, регуляторов и запорных устройств. При выявлении утечки, нестабильного давления или срабатывания защиты подачу не продолжают до устранения причины.
Переключение и замена источников
Порядок смены группы баллонов или переключения между источниками зависит от конструкции узла. Одни рампы требуют ручного действия, другие переключают поток автоматически и показывают состояние групп манометром или сигнальным устройством.
Следуйте процедуре именно из паспорта установленной модели и поручайте замену баллонов подготовленному персоналу, если это предусмотрено правилами объекта. Не отсоединяйте ветвь, находящуюся под давлением, не разбирайте соединения и не оставляйте открытые штуцеры.
Падение давления, перебои горелки или частые переключения могут быть связаны с исчерпанием источника, неверно выбранной производительностью, неисправностью регулятора либо утечкой. Один симптом не показывает, какой именно элемент вышел из строя; диагностику выполняют на всей линии.
Осмотр и действия при запахе газа
Периодичность осмотра и обслуживания устанавливают по паспорту оборудования и требованиям к конкретной газовой системе. Специалист проверяет состояние корпусов и креплений, соединений, указателей давления, регуляторов и защитных устройств, а результаты фиксируют в документах обслуживания.
Не проверяйте герметичность пламенем, не подтягивайте соединения под давлением и не разбирайте регулятор или коллектор. Самостоятельный ремонт способен ухудшить герметичность; обнаруженные повреждения, коррозию или следы перегрева должен оценить специалист.
При запахе газа не включайте и не выключайте электроприборы, не пользуйтесь открытым огнём и не ищите место утечки самостоятельно. Если это можно сделать без риска, перекройте доступный кран, покиньте помещение и вызовите аварийную газовую службу по номеру 104 из безопасного места.
Что сохранить в документации
Для дальнейшего обслуживания запишите модель узла, вид газа, рабочие параметры и состав установленной арматуры. В схеме указывают источники, направление потока, расположение кранов, точки контроля и порядок работы резервной группы, если она предусмотрена.
Газовая рампа должна оставаться доступной для осмотра и управления, а маркировка на корпусе — читаться без демонтажа соседних конструкций. Оставьте рядом свободное место для работ специалиста и храните паспорт оборудования вместе с документами газовой системы.
Перед изменением числа источников, мощности подключённых приборов или места установки проект пересматривают. Замена одного элемента может повлиять на расход и давление всей линии, поэтому новое оборудование сверяют с параметрами системы до монтажа.
