Калорифер нагревает наружный или смешанный приточный воздух, проходящий через вентиляционную установку. Для водяного калорифера тепло передаётся от циркулирующего теплоносителя, а электрический нагревается от сети; выбор зависит от требуемого расхода и температуры, доступной мощности и условий защиты от замерзания.
Как работает нагреватель в вентиляции
Калорифер в составе вентиляционной установки передаёт тепло потоку воздуха, который проходит через его рабочую поверхность. В водяном исполнении теплоноситель движется по трубкам, а наружные рёбра увеличивают площадь теплообмена. В электрическом варианте воздух нагревается от элементов, подключённых к системе управления и электропитания.
Положение узла зависит от схемы установки. Нагреватель может стоять перед вентилятором или после него, а в сложной системе сочетается с фильтром, рекуператором, охладителем и заслонками. Последовательность оборудования задаёт проектировщик: её нельзя менять по удобству монтажа, если меняются условия работы и защиты.
Нагрев не исправляет недостаток наружного воздуха и не заменяет расчёт вентиляции. Если расход слишком велик для выбранного теплообменника, воздух может выходить холоднее расчётного; при малом расходе электрические элементы способны перегреваться. Поэтому работу узла оценивают вместе с фактическим потоком, а не только по положению регулятора температуры.
Водяное и электрическое исполнение

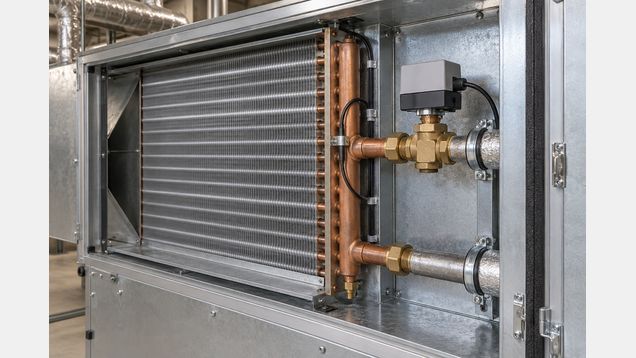

Водяного калорифера теплоноситель поступает из котельной, теплового пункта или другого предусмотренного источника. Управляющий клапан меняет подачу воды в теплообменник, а автоматика ориентируется на датчик температуры воздуха. Такая схема требует подводящих и обратных труб, места для арматуры и мер против замерзания воды в холодном воздухе.
Электрическое исполнение не требует водяного контура, но ему нужна подходящая электрическая линия и предусмотренная изготовителем защита. Мощность, число ступеней или плавное управление подбирают под проектную нагрузку. В цепи управления предусматривают блокировку нагрева при отсутствии необходимого движения воздуха и ограничение температуры по схеме конкретного изделия.
Паровые и газовые нагреватели встречаются в специализированных установках, но их устройство и требования отличаются от водяного и электрического оборудования. Для прямого нагрева газом действуют отдельные условия размещения и отвода продуктов сгорания. В бытовой или коммерческой приточной системе тип выбирают по источнику энергии, проекту и паспорту агрегата, а не только по цене покупки.
Как определить требуемую мощность
Калорифер подбирают по расходу воздуха и разнице между температурой на входе и требуемой температурой на выходе. Затем проверяют, сможет ли теплообменник обеспечить эту нагрузку при реальных параметрах теплоносителя или электросети. Для точного выбора нужны данные о климате и режиме вентиляции, а не только площадь помещения.
Для водяного узла важны температура подачи и обратной линии, расчётный расход воды, рабочее давление и сопротивление контура. Для электрического — доступная мощность сети, напряжение, число фаз и допустимая нагрузка на линию. Учитывают также сопротивление воздушной части: теплообменник и фильтры добавляют потери давления, влияющие на работу вентилятора.
Подбор по одной цифре «киловатт» часто приводит к ошибке. Два изделия одинаковой номинальной мощности могут выдавать разную температуру воздуха из-за отличий в расходе воды, температурном графике, скорости потока и площади поверхности. Сверяйте расчётные таблицы и характеристики изготовителя для конкретной модели и параметров всей системы.
При переходе к электрическому калориферу отдельно проверяют, выдержит ли его нагрузку ввод здания и линия питания. Возможность подключить оборудование к свободному автомату не подтверждает безопасность: сечение кабеля, защитное отключение и монтаж определяет проект электроснабжения. Для водяной схемы проверяют место под клапан, фильтр, запорную арматуру и доступ для обслуживания.
Как работает автоматическое управление
Автоматика поддерживает заданную температуру приточного воздуха, изменяя подачу тепла. В водяной схеме контроллер управляет клапаном и, если предусмотрено, циркуляционным насосом. В электрической нагрев включается по ступеням или регулируется плавно; конкретный способ зависит от комплектации и схемы соединений.
Датчик температуры устанавливают в точке, предусмотренной проектом или изготовителем. Если его разместить до теплообменника либо рядом с источником тепла, контроллер будет получать неверное представление о температуре притока. При пусконаладке проверяют не только показание датчика, но и реакцию клапана или нагревательных ступеней на изменение уставки.
Для электрического оборудования блокировка должна отключать нагрев при остановке вентилятора или недопустимом воздушном потоке, если этого требует схема изделия. Защитный термостат отключает питание при перегреве, а после срабатывания причину выясняют до повторного пуска. Нельзя замыкать защитный контакт, чтобы временно продолжить работу.
Защита водяного теплообменника от замерзания
Вода в трубках может замёрзнуть, если через холодный теплообменник проходит наружный воздух, а циркуляция или нагрев недостаточны. При замерзании вода расширяется и способна повредить трубки. Риск возрастает при длительной остановке установки зимой, отказе насоса или клапана и слишком низкой температуре притока.
Защиту проектируют для конкретной установки. Она может включать датчик температуры на поверхности или после теплообменника, открытие клапана, запуск насоса, закрытие наружной заслонки либо остановку вентилятора по заданному алгоритму. Один датчик не гарантирует защиту, если не проверены его положение, исправность привода и действие автоматики при аварии.
Если оборудование простаивает в мороз, следуют инструкции его изготовителя и проекту: применяют разрешённый незамерзающий теплоноситель, поддерживают циркуляцию либо выполняют предусмотренное опорожнение. Нельзя самовольно сливать воду из действующей системы — после такого вмешательства может потребоваться заполнение, удаление воздуха и проверка герметичности.
Монтаж и подключение
Перед монтажом сверяют направление потока, габариты секции и схему подсоединения. Корпус закрепляют на рассчитанных опорах, стыки с воздуховодом герметизируют, а теплообменник устанавливают без перекоса. Перед ним оставляют фильтр, если он предусмотрен схемой: загрязнение поверхности ухудшает теплообмен и увеличивает сопротивление воздуха.
Трубопроводы подключают без усилия на патрубки теплообменника и с арматурой, указанной проектом. Обеспечивают доступ к клапану, воздухоотводчику, сливу и фильтру водяного контура. После заполнения водяную секцию развоздушивают и проверяют соединения на утечки по принятой для объекта процедуре.
Электрическое подключение выполняет квалифицированный специалист по документации изготовителя и проекту. Перед осмотром нагревателя питание отключают и проверяют отсутствие напряжения; после остановки элементы могут оставаться горячими. Не открывайте силовой отсек под напряжением и не меняйте схему защит без согласования с проектировщиком или сервисной службой.
Обслуживание и признаки неисправности
Загрязнённый фильтр и пыль между рёбрами мешают проходу воздуха и снижают передачу тепла. При обслуживании проверяют фильтр, поверхность теплообменника, крепления и доступные соединения. Способ очистки выбирают по материалу и инструкции: жёсткая щётка или чрезмерное давление могут погнуть тонкие рёбра.
Если приточный воздух остаётся холодным, сравнивают температуру до и после секции при работающем вентиляторе. Затем проверяют датчик, уставку, положение клапана или включение электрических ступеней, а также наличие теплоносителя и питания. Измерение помогает отличить недостаток тепла от ошибки управления или слишком большого воздушного расхода.
Необычный шум, запах перегретой изоляции, следы воды и повторное срабатывание защиты требуют остановки и осмотра по инструкции оборудования. При утечке теплоносителя перекрывают контур предусмотренной арматурой; электрическую неисправность устраняет специалист. Повторный запуск без выяснения причины может повредить теплообменник или элементы управления.
Как проверить результат наладки
Калорифер после регулировки проверяют по температуре воздуха до и после секции, расходу притока и расчётным условиям. На водяном узле сверяют работу клапана, насоса и датчика; на электрическом — включение ступеней и отключение защит. Измерения записывают, чтобы при следующем обслуживании отличать нормальный режим от изменения параметров.
Для проверки электрическим калорифером используют только порядок, указанный изготовителем, и не обходят блокировку вентилятора даже при кратковременном испытании. После обслуживания убеждаются, что фильтр и сервисные панели установлены на место, а датчики и соединения закреплены. Температуру воздуха оценивают при стабильном расходе, иначе сравнение с проектным режимом будет неверным.
