Секционные ворота состоят из соединённых шарнирами панелей, которые движутся по направляющим и при открывании уходят под потолок гаража. Для секционных ворот заранее измеряют проём, боковые и верхние зоны, проверяют несущие места крепления и подбирают привод; параметры зависят от модели и пружинной системы с учётом препятствий под потолком.
Как движется полотно и из чего состоит комплект
Секционные ворота собраны из горизонтальных панелей, соединённых шарнирами и роликами. При подъёме панели последовательно переходят с вертикальных направляющих на горизонтальные, расположенные под потолком. Пружинный механизм помогает уравновесить вес полотна, а привод перемещает его по направляющим.
У секционных ворот комплект обычно включает панели, петли, ролики, направляющие, пружинную систему, крепления, нижний и верхний уплотнители. Состав зависит от производителя и выбранной конструкции, поэтому до заказа его сверяют с инструкцией и спецификацией. Недостающую деталь нельзя заменять похожей без проверки совместимости.
Полотно подбирают по размерам и назначению помещения. Панели могут различаться материалом, утеплением, толщиной, видом поверхности и наличием окон или калитки. Теплоизоляционные свойства всей конструкции зависят не только от заполнения панелей, но и от стыков, периметральных уплотнений и монтажа.
Замеры проёма и выбор комплектации

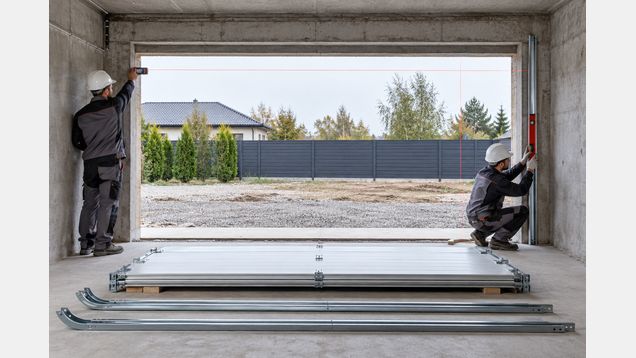

Секционные ворота выбирают после замера ширины и высоты готового проёма, а также свободного пространства по бокам, сверху и в глубине гаража. Направляющие, пружины и автоматика занимают место внутри помещения. Точный набор размеров и минимальные зазоры берут из документации конкретной модели.
На потолке проверяют балки, светильники, трубы, вентиляцию и другие препятствия на пути направляющих или привода. Учитывают тип подъёма полотна и положение вала или пружинного узла. Если обычная схема не помещается, производитель может предложить специальные низкие или высокие направляющие, но их нельзя собирать из деталей разных комплектов.
К секционным воротам подбирают пружины и привод по массе, высоте, ширине и особенностям хода полотна. Мощный привод не исправит перекос или неверно собранные направляющие, а неподходящая пружина может вызвать самопроизвольное движение. Комплектацию и допустимую нагрузку подтверждают по паспорту изделия.
Подготовка гаражного проёма
Боковые поверхности и перемычка должны обеспечивать прочное крепление направляющих и пружинных кронштейнов. Основание проверяют на ровность, вертикальность и отсутствие рыхлых участков, которые не удержат крепёж. Крепить несущие детали только к штукатурке, тонкой облицовке или пустотелому декоративному элементу нельзя.
Проверяют горизонтальность пола в зоне закрывания и состояние нижней поверхности проёма. Неровный порог может мешать уплотнению, а вода, направленная внутрь гаража, ускоряет износ нижнего профиля и крепежа. Если предусмотрен отвод воды, он не должен создавать препятствие для движения нижней панели.
До монтажа освобождают пространство, отключают помехи движению полотна и проверяют подвод электропитания, если планируется автоматика. Точки крепления привода и верхнего кронштейна должны иметь опору на конструктивный элемент здания. Участки усиления предусматривают до закрытия потолка или отделки стен.
Установка панелей и направляющих
Сборку выполняют по инструкции конкретной модели, соблюдая порядок установки нижней панели, роликов, шарниров и направляющих. Сначала проверяют геометрию проёма и крепят вертикальные элементы, затем собирают верхние направляющие и задние подвесы. Ошибка в положении одного кронштейна может привести к заеданию или перекосу полотна.
Направляющие закрепляют к несущим поверхностям подходящими анкерами или винтами с учётом материала стены и потолка. Подвесы должны удерживать раму без заметного прогиба и раскачивания. Неиспользуемые отверстия, самодельные удлинители и соединения разных производителей не применяют без подтверждённого решения.
При установке панелей контролируют посадку роликов, соединение секций, боковые зазоры и прилегание уплотнителей. Полотно должно двигаться без перекручивания, трения и резких ударов. Если детали не совпадают или направляющая уходит из плоскости, механизм не подгоняют силой — сначала перепроверяют размеры и последовательность монтажа.
Пружины и автоматический привод
Пружины, подъёмные тросы, барабаны и нижние кронштейны находятся под сильным натяжением. Ошибка при их сборке или регулировке может привести к резкому движению тяжёлого полотна и травме. Натяжение пружин и ремонт тросов поручают специалисту по воротам; не ослабляют и не переставляют их самостоятельно.
Привод подбирают под массу и конструкцию полотна, а его рейку или вал фиксируют к прочной опоре. Перед подключением проверяют совместимость автоматики с выбранной системой и наличие ручной разблокировки при отключении электричества. Проводку размещают так, чтобы кабели не могли попасть в ролики, шарниры или движущуюся цепь.
Органы управления размещают вне зоны движения створки и так, чтобы пользователь видел проём. Фотоэлементы, ограничители и систему автоматического реверса проверяют по руководству изготовителя до постоянной эксплуатации. Не подключают автоматику, если ворота идут с перекосом, заедают или не удерживают положение.
Проверка работы и безопасность
Секционные ворота должны открываться и закрываться плавно, без рывков, трения и заметного смещения панелей. После монтажа проверяют ход вручную, работу фиксаторов, уплотнение нижнего края и реакцию автоматических датчиков. Результаты проверок и настройки сохраняют в документах на оборудование.
Во время движения держат проём свободным от людей, животных и предметов. Нельзя проходить под незакреплённым или зависшим полотном, удерживать его рукой при отказе механизма или отключать защитные датчики ради работы привода. Детей не допускают к кнопкам и пультам без надзора.
При шуме, обрыве троса, трещине панели, ослаблении направляющей или падении полотна прекращают использование. Вручную не пытаются компенсировать повреждение пружины или вывесить секцию обратно. До приезда сервисного специалиста ограничивают доступ к проёму и отключают питание привода безопасным способом.
Обслуживание и сезонный осмотр
Периодически осматривают ролики, шарниры, крепления направляющих, кабели, уплотнители и состояние панелей. Смазывают только те узлы и тем средством, которые перечислены в руководстве. Пыль и грязь в направляющих удаляют, не меняя заводскую настройку пружин.
Уплотнители проверяют по всему периметру на разрывы и потерю прилегания, а нижнюю кромку — на износ и деформацию. Конденсат, сквозняк или вода в гараже могут указывать на неплотный стык, перекошенное полотно или проблему с отводом воды. Устраняют причину, а не только закрывают щель дополнительной лентой.
Пользователь управляет секционными воротами только после проверки, что путь полотна свободен и все защитные устройства работают. Если требуется балансировка, замена пружины, регулировка троса или ремонт электроники, обращаются в сервис. Регулярный осмотр помогает заметить ослабленные крепления и износ до отказа механизма.
