Арочная крыша перекрывает помещение одной или несколькими криволинейными несущими линиями. До монтажа арочной крыши определяют пролёт, подъём дуги, опоры и материал покрытия: геометрия каркаса влияет на распор, крепления, утепление и путь отвода воды. Отдельно проектируют форму торцов, крепление обшивки и защиту от конденсата.
Задайте форму дуги и размер пролёта
Арочная крыша образована изогнутыми стропилами, балками или фермами, которые опираются на стены, колонны или другие рассчитанные элементы. Профиль может быть близок к полуокружности, пологой дуге или другой проектной форме. Выбор зависит от назначения помещения, требуемой внутренней высоты, ширины пролёта и способа сборки.
Геометрию арочной крыши задают в поперечном разрезе: отмечают расстояние между опорами, высоту в вершине и линии карнизов. Подъём дуги — вертикальная разница между линией опор и верхней точкой конструкции; при неизменном пролёте изменение этой высоты меняет усилия в элементах. Все координаты и сопряжения фиксируют в чертеже до изготовления криволинейных деталей.
В разрезе показывают толщину несущих элементов, кровельного пирога и внутренней отделки. Учитывают высоту помещения и места подвески оборудования. Размеры фиксируют до изготовления деталей.
Профиль крыши согласуют с видом покрытия. Для гибких металлических панелей, листов, мембран и штучных материалов различаются требования к радиусу изгиба, ширине элемента, креплению и герметичности стыков. Верхняя точка и карнизные окончания должны подходить к выбранной системе, а не подрезаться после сборки наугад.
Рассчитайте распор и закрепите опоры
Арочная крыша передаёт нагрузку по криволинейному контуру к опорам, а в пяте дуги — месте опирания — может возникать распор — горизонтальное усилие, стремясь раздвинуть стены. Способ его восприятия зависит от формы и конструкции: усилие могут принимать затяжка, стена, поперечная балка или фундаментная система. Опоры нельзя подбирать только по весу кровельного покрытия.
Расчёт включает собственный вес, снег и ветер, а также шаг арок, материал и временные монтажные нагрузки. Для асимметричной формы проверяют неравномерное воздействие на стороны. Сечения и соединения задают для конкретного пролёта и опор.
Крепление дуги к стене или колонне должно передавать усилия и не позволять элементу сдвигаться или приподниматься. Места опирания, стальные башмаки, анкерные болты и распределительные пластины задают проектом. Стена, колонна и фундамент проверяются вместе с верхней конструкцией на весь путь передачи нагрузки.
Сегментные балки и фермы соединяют в рассчитанных местах. Стык не переносят в участок максимального изгиба ради удобства перевозки. Отверстия и вырезы выполняют по чертежу.
Выберите материал несущих элементов

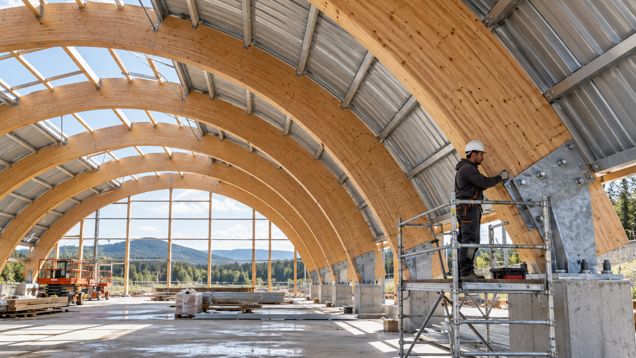

Криволинейный каркас выполняют из материала, который можно изготовить с заданной геометрией и соединить рассчитанным способом. Для дерева применяют клеёный брус — элемент из склеенных слоёв древесины, способный сохранять заданный изгиб. Стальные трубы, профили и сборные фермы имеют другие способы расчёта, защиты от коррозии и узлы опирания.
Дерево изгибают на производстве или собирают в проектную форму из деталей. Нельзя насильно гнуть обычное стропило на стройке: при высыхании оно может треснуть или деформировать крепёж. Радиус и сечение подтверждают проектировщик и изготовитель.
Стальные элементы проверяют на устойчивость стенок и местное смятие в соединениях. Для наружной крыши заранее задают защиту металла и узлы отвода конденсата, если он возможен в полостях профиля. Материалы разных типов соединяют через предусмотренные узлы, учитывая их перемещения при изменении температуры.
Крупные рамы маркируют и готовят к подъёму на заводе. До доставки проверяют маршрут крана, повороты и место хранения. Элементы складируют на ровных опорах, не меняющих их форму.
Подберите покрытие по радиусу и шагу опор
Выбирая арочную крышу, проверяют минимальный радиус изгиба каждого материала по документации конкретной серии. У панелей и листов он может зависеть от толщины, ширины, профиля и способа формования. Кровельную панель нельзя притягивать к каркасу силой, если она рассчитана на более плавный изгиб.
Покрытие раскладывают с учётом стыков и крепежа. Проверяют герметичность соединений и возможность температурного движения. Шаг опор назначают по расчёту и инструкции серии, а не по прямой крыше той же площади.
Для мембраны проверяют совместимость основания, клея и крепежа с кривизной. Складки и перетяжка ослабляют покрытие; основание делают гладким, чтобы стыки не проступали и не перетирали материал.
На карнизах и торцах применяют детали, повторяющие форму крыши и направляющие воду наружу. Верхнее примыкание закрывают способом, предусмотренным проектом; открытая кромка утеплителя или настила недопустима. В местах выхода оборудования заранее готовят опоры и проходные элементы, не прорезая установленное покрытие без нужды.
Организуйте водоотвод и защиту стыков
Вода стекает по дуге к карнизным окончаниям, поэтому желоба и лотки проектируют под площадь водосбора и условия осадков. У симметричной конструкции слив может идти по обеим сторонам, у асимметричной — собираться преимущественно у нижнего края. Выбранная схема должна исключать перелив на входы, стены и площадки под крышей.
Под кровельным покрытием предусматривают непрерывный водозащитный слой и отвод воды к карнизам. Нахлёсты и примыкания располагают так, чтобы влага уходила поверх нижнего слоя, не попадала в утеплитель и не задерживалась в карманах. Случайный герметик поверх неправильно соединённых полотен не исправляет направление стока.
На стыках крупных панелей устанавливают предусмотренные прокладки, ленты или фальцевые замки. Способ соединения выбирают по материалу, радиусу и воздействию ветра. Если на крыше соединяются участки с разной кривизной, для них проектируют переход, который не заламывает лист и сохраняет герметичность.
Снег и вода не должны задерживаться у карнизов, креплений или стен. Желоба крепят к рассчитанному основанию и оставляют доступными для очистки. До отделки проверяют путь стока от вершины к выходам.
Утеплите дугу и сохраните вентиляцию
Теплоизоляция должна повторять криволинейную поверхность без пустот и резких складок. Несколько слоёв смещают относительно друг друга, если так предусмотрено системой, чтобы закрыть стыки. Пароизоляцию со стороны помещения соединяют герметично по всей длине дуги и около опор.
При вентиляции воздух идёт от карниза к проектному выходу. Подвесы и утеплитель не перекрывают канал; сложную трассу показывают в проекте. Отверстия в кровле не заменяют рассчитанную вентиляцию.
Внутреннюю облицовку крепят к обрешётке или подвесной системе, которая повторяет форму дуги. Её крепления не должны повреждать пароизоляцию и создавать чрезмерную нагрузку на тонкие части каркаса. До обшивки проверяют скрытые стыки и доступ к местам, которые потребуют осмотра.
Для холодного и утеплённого помещения применяются разные схемы кровельного пирога. В первом случае тепловой контур проходит по перекрытию, во втором — по самой дуге и торцевым стенам. Слои выбирают по расчёту влагонакопления и свойствам материалов, не переставляя мембраны произвольно.
Проверьте монтажную геометрию и крепёж
До покрытия сравнивают фактическую дугу с чертежом по контрольным точкам и шаблонам. Проверяют расстояние между опорами, отметку вершины, плавность линии и расположение соединений. Отклонения исправляют до настила, а не прижимают покрытием к каркасу.
Арочные рамы поднимают по монтажной схеме, временно защищая от опрокидывания. Их связывают продольными элементами и закрепляют постоянными раскосами; временный крепёж снимают только после устойчивости системы.
Перед закрытием проверяют затяжку соединений, анкеровку, защитное покрытие металла и целостность мембраны. Скрываемые узлы фотографируют и отмечают на плане. Погнутую балку, треснувшую деталь или смещённую опору нельзя маскировать настилом.
Монтаж на высоте проводят с лесов, подмостей и страховочной системой. Длинные элементы нельзя оставлять свободно лежащими на скате. При сильном ветре, дожде или обледенении подачу и крепление деталей приостанавливают.
Осматривайте покрытие после осадков
Арочная крыша после монтажа должна сохранять непрерывный профиль, а соединения — оставаться закреплёнными. После сильного ветра осматривают кромки, стыки, крепежи и карнизные лотки. Повреждённую панель или мембрану ремонтируют до того, как вода намочит утеплитель.
Под арочной крышей проверяют опоры, соединения, внутреннюю отделку и утеплитель на следы влаги. Конденсат может указывать на нарушение пароизоляции или вентиляции, а протечка — на повреждение стыка или водостока. Перед ремонтом устанавливают источник, чтобы не менять исправное покрытие без причины.
Желоба очищают от мусора, а соединения осматривают после зимы. При прогибе или трещинах разгружают участок и обращаются к конструктору; самостоятельно выправлять нагруженную арку нельзя.
