Селективность защитных аппаратов нужна, чтобы при повреждении отключилась ближайшая к нему ступень, а исправные линии сохранили питание. Для проверки селективности сравнивают характеристики устройств и расчётный ток повреждения; результат подтверждают таблицами сочетаний аппаратов и указанным изготовителем пределом тока, а не разницей номиналов.
Как распределяется отключение
Селективность в электрической защите означает, что при перегрузке или повреждении отключается аппарат, ближайший к месту неисправности. Остальные исправные участки продолжают получать питание, а поиск проблемы становится проще. Например, при аварии на отдельной линии в доме может сработать её защитный аппарат, не отключая весь щит — если такое поведение подтверждено расчётом.
Последовательность аппаратов называют ступенями: нижестоящий защищает отходящую линию, вышестоящий — ввод или более крупную часть сети. При полной координации при всех ожидаемых токах повреждения в пределах отключающей способности нижнего аппарата срабатывает только он. При частичной это подтверждено лишь до указанного изготовителем предела селективности; выше него возможно одновременное отключение двух аппаратов.
Такое согласование не означает, что ближайший аппарат обязан сработать при любом событии и в любых условиях. Нужно учитывать вид неисправности, доступный ток, состояние сети и характеристики конкретных устройств. Цель проекта — заранее определить, какие зоны останутся под напряжением при типовых повреждениях и как быстро защита должна отключить аварийную цепь.
Собери исходные данные
Для проверки нужны однолинейная схема, модель и характеристики каждого автомата, предохранителя или устройства дифференциальной защиты, а также данные питающего источника. Важно знать ожидаемый ток короткого замыкания в точках установки аппаратов и в конце защищаемых линий. Эти значения рассчитывают с учётом трансформатора или сети, длины и сечения кабеля, соединений и других источников.
Сначала обозначь пары аппаратов: какой стоит выше по цепи, какой — ниже, и какие линии они защищают. Затем уточни, требуется ли сохранить питание остальных ветвей при перегрузке, коротком замыкании или токе утечки. Разные виды защиты могут иметь разную степень координации; проверка только одной кривой времени-тока не подтверждает весь проект.
Не делай вывод о согласованном отключении из разницы номинальных токов. Два автомата с заметно разными номиналами могут отключиться одновременно при большом токе короткого замыкания, а одинаковая серия устройств не всегда гарантирует согласованную работу. Необходима проверка точных моделей, расцепителей, настроек и напряжения.

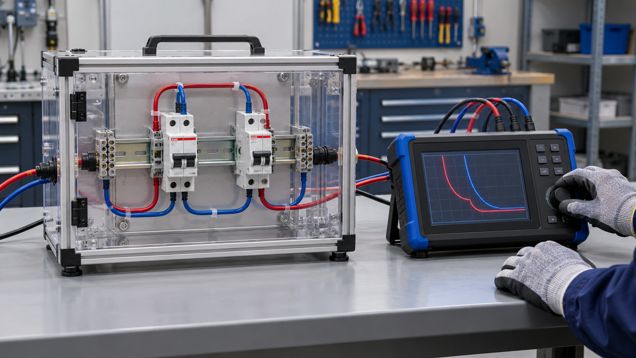

Согласуй отключение по сверхтоку
Селективность по сверхтоку проверяют, сопоставляя время-токовые характеристики верхнего и нижнего аппаратов. Их поведение зависит от номинального тока, типа расцепителя, уставок, выдержки времени и ожидаемого тока повреждения. Если характеристики перекрываются, нижний аппарат может не успеть отключить цепь раньше вводного.
Для некоторых сочетаний изготовитель публикует таблицы координации. В них перечислены модели аппаратов и предел тока, до которого подтверждено отключение только нижестоящего устройства. Такой результат нельзя переносить на аппарат с похожим названием, другой версией расцепителя или иным напряжением. При смене типа или уставок проверку выполняют заново.
Не путай согласованное отключение с каскадированием, или резервной защитой. При каскадировании вышестоящий аппарат помогает нижестоящему отключить высокий ток короткого замыкания, но оба могут сработать. Координация иногда позволяет использовать аппарат меньшей отключающей способности внизу, однако она должна быть разрешена таблицей изготовителя и расчётом всей цепи.
Учти защиту от утечки
В схеме с несколькими устройствами дифференциальной защиты важно согласовать чувствительность и время срабатывания вышестоящего и нижестоящего аппаратов. Иначе утечка в одной линии может отключить общее устройство и обесточить больше помещений, чем нужно. Требуемые типы и характеристики зависят от назначения цепей, конструкции устройств и применимых правил.
УЗО (RCCB) обнаруживает дифференциальный ток, но не защищает от перегрузки и короткого замыкания; дифференциальный автомат (RCBO) совмещает эти функции. Поэтому проверь отдельно согласование по сверхтоку и утечке. Вопрос о селективности нельзя решить только выбором «более чувствительного» аппарата: в некоторых схемах нужны задержки и специальные исполнения, допустимые изготовителем.
Суммарные токи утечки исправных приборов тоже могут вызвать нежелательное отключение. На них влияют фильтры питания, длина кабелей и состав подключённой электроники. Если группа срабатывает без очевидного повреждения, это повод измерить утечки и проверить распределение цепей, а не убирать защиту или менять её на менее чувствительную без расчёта.
Пересчитай схему для разных источников
Параметры короткого замыкания могут измениться при питании от внешней сети, генератора, ИБП или автономного инвертора. Ограниченный ток инвертора способен изменить время и порядок отключения; генератор тоже имеет свои характеристики. Если установка может работать от нескольких источников, проект должен проверять защиту в каждом предусмотренном режиме, включая переключение и возвращение сети.
Учитывай также модернизацию щита и длину новых линий. Добавление кабеля меняет сопротивление петли повреждения, а установка другого автомата может изменить проверенную координацию. Замена одного аппарата на «аналогичный» без проверки модели и отключающей способности способна нарушить расчёт, даже если его номинальный ток выглядит подходящим.
Если резервный источник не предусмотрен в существующем проекте, сначала выясни, какие аппараты и блокировки нужны для его подключения. Не допускается подавать напряжение генератора или инвертора в домашнюю сеть через случайное соединение. Переключение источников, заземление нейтрали и работа защит должны соответствовать схеме установки.
Что попросить у проектировщика
Попроси указать для каждой ступени защищаемые линии, вид защиты, модель аппарата и уставки. Для каждой пары нужны ожидаемые токи повреждения и вывод о том, где при неисправности отключится только нижний аппарат. Если координация частичная, в документах должен быть обозначен предельный ток, выше которого может отключиться вводное устройство.
При расчёте сверяют характеристики обеих сторон, токи короткого замыкания, параметры кабеля и таблицы изготовителя. При необходимости проектировщик проверяет время-токовые кривые, чувствительность устройства к типу повреждения и требуемую отключающую способность. Документы должны указывать исключения, например режимы с генератором или инвертором, в которых координация отличается от питания от сети.
До установки уточни, что схема соответствует фактическим моделям, расположению аппаратов и маркировке линий. Сохрани схему, расчёт и таблицы проверки вместе с документами на щит. При ремонте они помогут восстановить согласованные ступени и понять, какие пары устройств уже проверены.
Проверь работу после монтажа
Монтаж и измерения внутри щита поручают квалифицированному электрику. Он сверяет маркировку и уставки с проектом, проверяет соединения и проводит требуемые измерения подходящими приборами. Проверка кнопкой «Тест» на отдельном устройстве не подтверждает селективность всей системы и не заменяет проверку токов повреждения или защитных характеристик.
Если при перегрузке или неисправности отключается вводной аппарат вместе с отходящим, зафиксируй, какая линия и источник работали, и передай это проектировщику. Совместное отключение может быть допустимо, если ток повреждения превышает подтверждённый предел координации, но может указывать и на неверную модель, настройку или изменившийся ток короткого замыкания. Не увеличивай уставки и не меняй аппараты самостоятельно.
После ремонта или изменения источника питания повторно оцени согласование ступеней. Замена автомата, добавление инвертора, генератора либо новой линии может изменить условия отключения. Обновлённая документация о селективности помогает следующему специалисту увидеть, какие сочетания устройств и режимы работы уже проверены.
