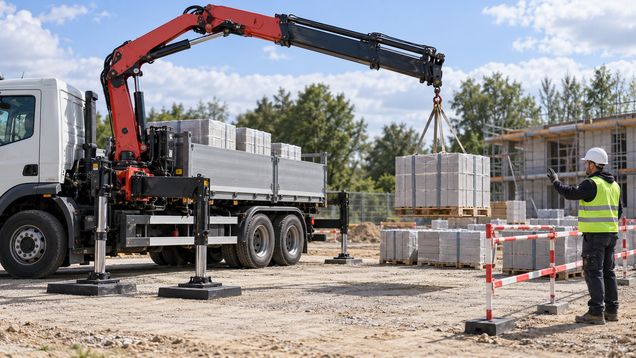

Кран манипулятор объединяет транспортную платформу и крановую установку для погрузки и перемещения груза. Для работы крана с манипулятором на строительной площадке заранее сверяют груз, вылет стрелы, опоры и маршрут; допустимые режимы берут из паспорта машины. Нагрузку сверяют по таблице модели.
Как устроена грузовая машина
Кран манипулятор — стреловая грузоподъёмная установка, закреплённая на шасси грузового автомобиля.
У крана с манипулятором перевозка материалов и их погрузка или выгрузка могут выполняться одной машиной, но транспортная грузоподъёмность платформы не равна допустимой нагрузке на стрелу.
Крановая установка имеет собственные опоры, органы управления и диаграмму грузоподъёмности. Максимальное значение в названии модели не действует для любого расстояния: допустимая масса меняется в зависимости от вылета, положения стрелы, секций, опор и рабочего сектора.
Вылет показывает, насколько далеко по горизонтали крюк находится от оси поворота установки. Если точка укладки расположена дальше, нагрузка на механизмы растёт, а разрешённая масса обычно снижается. Поэтому место машины и маршрут груза нужно определить до выезда на площадку.
Груз оценивают по массе, размерам, центру тяжести, точкам зацепления и возможности удержать его от вращения. В расчёте учитывают применяемые стропы, траверсы и другие приспособления в порядке, указанном в документации конкретной модели.
Параметры для заказа
Кран манипулятор подбирают по самому тяжёлому подъёму и требуемому рабочему вылету, сверяя данные с таблицей грузоподъёмности. Отдельно оценивают высоту подъёма, длину стрелы, возможность обойти препятствия и безопасно опустить строительный элемент на подготовленное место.
Заказчику полезно заранее сообщить массу и размеры груза, точку погрузки и разгрузки, расстояние между ними, состояние проезда и место под опоры. Если точный вес неизвестен, его выясняют по паспорту изделия или у поставщика; выбирать подъём «с запасом на глаз» небезопасно.
Проверьте, соответствует ли грузовая платформа размеру и массе перевозимых материалов, а шасси — условиям проезда. Техника должна подойти к месту установки без движения по слабому перекрытию, кабельным каналам, незакреплённым плитам или другим участкам с неизвестной несущей способностью.
Уточняют, какие опоры есть у выбранной установки, какой рабочий сектор разрешён и в каком режиме она может поднимать груз. Краны с манипуляторами отличаются конструкцией и комплектом оборудования; нельзя переносить параметры одной модели на другую по фотографии или похожему названию.
- Масса, габариты, центр тяжести и точки строповки груза.
- Рабочий вылет, высота укладки и требуемая конфигурация стрелы.
- Размеры подъездов, площадка под опоры и несущая способность основания.
- Тип грузозахватных приспособлений, маршрут и место складирования.
Тяжёлый, длинномерный или несимметричный элемент требует отдельной схемы подъёма. До подачи машины согласуют, каким захватом его поднимать, как исключить раскачивание и кто будет управлять перемещением с земли.
Подготовка площадки
Перед установкой машины осматривают основание, уклон и рабочую зону. Под колёсами и выносными опорами не должно быть неоценённых пустот, люков, рыхлой насыпи или края траншеи; допустимые отступы определяют по фактическому грунту, глубине выемки и требованиям проекта.
Если конструкция оснащена выносными опорами, их выставляют в указанном изготовителем положении и фиксируют на подготовленном основании. Опорные плиты или подкладки применяют по инструкции и расчёту, распределяя нагрузку без перекоса; случайные обломки и узкие доски для выравнивания не используют.
Вокруг машины оставляют место для разворота стрелы, выпуска опор и безопасного прохода людей вне опасной зоны. Материалы не складируют там, где они мешают работе выносных опор, обзору оператора или эвакуации техники.
До подъёма проверяют воздушные линии, временные кабели, фасады, деревья и другие препятствия. Работу рядом с линиями электропередачи организуют по действующим требованиям и с предусмотренными разрешениями; под проводами под напряжением стреловую установку не размещают.
Организация подъёма и строповки
Для строительных работ составляют план производства работ или технологическую карту с привязкой к реальной площадке. В ней задают положение машины, очередность операций, схему строповки, путь груза, ограничения доступа и действия работников, отвечающих за безопасность.
Краном с манипулятором управляет подготовленный машинист. Строповку выполняет обученный работник, а команды подаёт назначенный сигнальщик; если оператор не видит весь путь, заранее устанавливают устойчивую связь и согласуют единые сигналы.
Стропы и траверсы выбирают по массе, форме и точкам крепления, осматривают перед применением. Груз не поднимают за случайные выступы, не вытягивают из-под других материалов и не тянут вбок наклонённым канатом: такой способ создаёт боковую нагрузку на стрелу.
Людей удаляют из зоны подъёма, возможного падения груза и поворота стрелы. Переносить груз над проходом, кабиной автомобиля или местом, где находятся работники, нельзя; маршрут заранее освобождают и при необходимости ограждают.
Контроль перед началом и во время работы
Перед выездом и установкой проверяют исправность машины, гидравлики, тормозов, канатов, крюка, опор и ограничителей. Документы о техническом состоянии и освидетельствовании должны быть действующими, а маркировка грузоподъёмности — читаемой с рабочего места.
На конкретном вылете сверяют разрешённую нагрузку с массой поднимаемого груза и оснастки по паспорту. Защита от перегрузки не заменяет эту проверку и не разрешает продолжать подъём, если фактическая масса неизвестна или схема не подходит.
Скорость ветра, осадки и видимость оценивают с учётом ограничений изготовителя и условий на участке. Если груз начинает неконтролируемо раскачиваться, опора проседает, связь с сигнальщиком потеряна или в опасную зону вошли люди, работу останавливают и возвращаются к плану действий.
При перемещении груза не допускают рывков и резких поворотов. Машинисту нужно видеть груз или получать непрерывные команды от сигнальщика; работники не должны направлять подвешенный элемент руками, находясь под ним или между грузом и неподвижной конструкцией.
Перевозка после выгрузки
Погрузка и дорожная перевозка — разные режимы. После размещения материалов их крепят к платформе по правилам перевозки, а стрелу и опоры приводят в транспортное положение, указанное изготовителем.
Двигаться с грузом на крюке можно только тогда, когда это прямо разрешено инструкцией конкретной машины и планом работ. В противном случае перед перемещением автомобиля груз опускают и надёжно закрепляют на платформе.
Крепление груза проверяют после укладки, особенно если часть материалов выступает за габариты кузова. Маршрут движения должен учитывать высоту машины, состояние дорожного покрытия и ограничения для въезда на объект.
Рабочие данные на объекте
В документах сохраняют данные о грузе, выбранной схеме установки, рабочем вылете, используемых приспособлениях и маршруте. Для каждой смены или нового этапа проверяют, что фактическое положение опор и стрелы соответствует выбранному режиму.
Для планирования следующей подачи отметьте препятствия, слабые участки покрытия, места для разворота и безопасную зону разгрузки. Если план изменился из-за массы элемента, положения здания или доступа транспорта, специалист должен повторно оценить площадку и режим подъёма.
Кран манипулятор на объекте используют в пределах рассчитанной схемы: новый груз, другое положение машины или изменившийся вылет требуют повторной сверки допустимой нагрузки. Эти сведения согласуют до следующего подъёма, а не после того, как техника уже заняла площадку.
