Коллектор водоснабжения объединяет вход подачи и распределяет воду по отдельным линиям к сантехническим приборам. При выборе коллектора водоснабжения определяют число выходов, расход при возможном одновременном водоразборе, диаметр подводки и место для доступа к кранам. Независимые ответвления упрощают отключение отдельной линии, но требуют больше труб.
Как устроено распределение

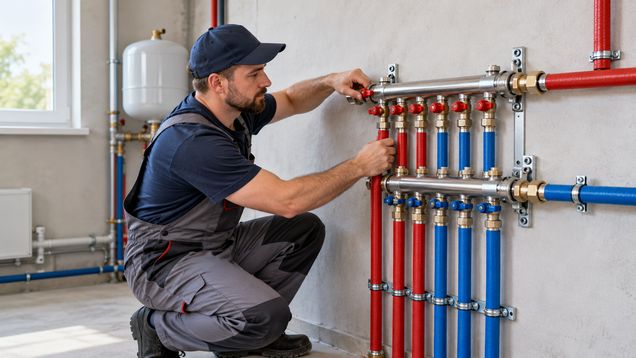

Коллектор водоснабжения — это распределительный узел с общим входом и несколькими выходами, каждый из которых подаёт воду в отдельную ветвь. В коллекторной схеме от узла прокладывают отдельные трубы к приборам или группам потребителей, чтобы ограничить количество разветвлений внутри стен. Узел может быть отдельной гребёнкой или частью заводского блока с дополнительной арматурой.
Краны коллектора водоснабжения позволяют перекрыть выбранную ветвь для ремонта смесителя, унитазного бачка или бытовой техники, сохранив подачу на остальные линии. Это удобно, если каждый выход подписан, а арматура и соединения остаются доступными. Коллектор сам по себе не повышает давление и не заменяет насос, фильтр, редуктор или защиту от обратного потока.
По сравнению с тройниковой разводкой отдельные линии уменьшают число скрытых соединений и дают возможность перекрывать ветви по отдельности. При этом от узла требуется больше труб, места и материала, а длинные ответвления могут увеличить ожидание горячей воды. Тройниковая схема часто расходует меньше трубы, но в ней больше ответвлений соединяются внутри строительных конструкций. Выбор зависит от планировки, ремонтопригодности и расчётной нагрузки.
Подбор выходов и диаметра
Коллектор водоснабжения подбирают по числу независимых линий, расчётному расходу, давлению на вводе и возможной одновременной работе приборов. Учитывают не только количество сантехнических точек, но и то, какие из них могут использовать воду одновременно. Если несколько приборов подключены к одной ветви, их работа не становится независимой только из-за наличия распределительного узла.
Составьте перечень потребителей: раковины, душ, ванна, кухня, стиральная и посудомоечная машины, наружный кран и другое оборудование. Отдельно решите, какие точки нужно отключать или обслуживать независимо и будет ли резервный выход полезен при возможном расширении системы. Не оставляйте тупиковую линию без ясного назначения: неиспользуемые участки усложняют обслуживание и могут застаивать воду.
Размер общего входа и отдельных ответвлений определяют по суммарному расходу, длине труб, материалу, перепаду высот и потерям давления на фитингах. Нельзя рассчитывать, что выходы одинакового диаметра автоматически обеспечат одинаковый напор на всех приборах: влияют длина трассы, одновременный расход и характеристики источника. Расчёт выполняют по действующим местным нормам и инструкциям выбранной трубной системы.
Для холодной и горячей воды часто предусматривают отдельные распределительные линии, но состав узлов зависит от схемы дома. Если есть водонагреватель, насос, фильтрация, счётчик, редуктор или обратный клапан, порядок их установки и обслуживания согласуют с проектом. Проверьте, что материал коллектора, уплотнители и трубы предназначены для заданной температуры, давления и качества воды.
Место установки и доступ
Распределительный узел размещают в сухом помещении, где к нему можно подойти, прочитать маркировку и заменить арматуру. Центральное положение относительно потребителей может сократить длину некоторых линий, но окончательное место выбирают по разводке, конструкциям дома и требованиям к обслуживанию. Не закрывайте доступ несъёмной отделкой и не размещайте соединения там, где возможная течь повредит электрику или отделку.
Если трубы проходят в холодной зоне, предусмотрите защиту от замерзания и соблюдайте минимальные условия производителя для выбранных материалов. Горячие трубы и подводки к водонагревателю не должны перегревать детали узла выше допустимого режима. Учитывайте вибрацию насоса, возможность слива и безопасного отключения воды при замене прибора.
Каждую линию удобно подписать на обоих концах или нанести на схему дома, указав, какой прибор она обслуживает. Цветные метки помогают различать горячую и холодную подачу, но не заменяют маркировку конкретных выходов. Оставьте место для поворота ручек, работы ключом и снятия соединительных деталей без демонтажа соседних труб.
Подготовка, монтаж и проверка
До сборки сверьте число выходов, тип резьбы или пресс-соединений, комплектацию кранами и совместимость переходников с трубой. Монтаж с коллектором водоснабжения требует заранее определить, какая ветвь относится к каждому прибору, и сохранить эту схему для дальнейшего обслуживания. Не соединяйте детали разных систем только потому, что их удаётся временно накрутить или обжать.
Узел закрепляют на подходящей опоре и соединяют с подводящей линией по инструкции производителя. Трубы прокладывают без натяжения и перегибов, оставляя им предусмотренную системой возможность перемещения при изменении температуры. Резьбы, пресс-фитинги, уплотнения и инструмент должны соответствовать материалу трубы и способу соединения.
После подключения каждую ветвь проверяют по проектной схеме, открывают и перекрывают краны, а затем выполняют испытание на герметичность по применимым местным требованиям. Проверку проводят до закрытия ниш, пола или стен; при обнаружении влаги соединение переделывают и проверяют повторно. Зафиксируйте схему и маркировку выходов, а также оставьте доступ к запорным элементам.
Если система содержит фильтр, редуктор давления или клапан защиты от обратного потока, обеспечьте предусмотренный производителем доступ для осмотра и очистки. Не располагайте арматуру так, чтобы можно было случайно перекрыть всю линию либо создать участок, который нельзя безопасно обслужить. Подключение электрического насоса и автоматических устройств выполняют с защитой, соответствующей проекту.
Эксплуатация и поиск неисправности
Коллектор водоснабжения осматривают на подтекания, коррозию, повреждение корпуса и следы конденсата, особенно после ремонта или изменения давления в системе. Периодически проверьте, что каждый кран поворачивается и перекрывает нужную линию без усилия и заедания. При запотевании или каплях сначала определите, поступает ли вода из соединения или оседает из воздуха на холодной поверхности.
Если напор ослаб только на одной ветви, сравните её работу с соседними и проверьте положение крана, состояние фильтра, гибкой подводки и прибора. Одновременное падение давления во всём доме может указывать на проблему с вводом, насосом, редуктором или общей подводящей трубой. Не увеличивайте давление наугад: сначала измерьте его в системе и найдите причину ограничения потока.
На коллекторе водоснабжения проверьте маркировку выходов и свободный доступ к арматуре после завершения отделки. Если при закрытии одной ветви прекращается подача сразу к нескольким приборам, схема не соответствует нанесённым обозначениям или ветви объединены ниже узла. Уточните фактическую разводку у монтажника и исправьте план, прежде чем менять трубы или закрывать нишу.
