Закладные детали заранее размещают в бетоне, чтобы передать усилия от присоединяемого элемента в конструкцию. Для закладных деталей задают геометрию, анкеровку, армирование и защиту от коррозии с учетом расчетной нагрузки и условий эксплуатации. Положение фиксируют до заливки, а после нее проверяют до монтажа смежной детали.
Для чего нужны закладные узлы
Закладные детали представляют собой заранее установленные стальные элементы, соединенные с бетоном анкерами, стержнями или другим предусмотренным способом. К ним можно приварить или прикрепить болтами кронштейн, опору, фасадный узел или соседнюю конструкцию. Точный тип соединения определяет проект, исходя из направления и величины усилий.
Проект закладных деталей учитывает растяжение, сдвиг, сжатие, возможный момент и эксцентриситет нагрузки. Проверяют не только металл и сварные швы, но и передачу усилия в бетон, работу анкеров и местного армирования. Соединение должно работать как рассчитанная система, а не как отдельная пластина с приваренными стержнями.
В качестве узла могут применяться стальная пластина с анкерами, сварной каркас, закладной швеллер или система с каналом и подвижными крепежными элементами. Эти решения имеют разную геометрию и способы передачи нагрузки, поэтому заменять один тип другим без перерасчета нельзя. Материал и покрытие выбирают с учетом среды, влажности и возможного контакта с другими металлами.
Чертеж и подготовка к заливке
В рабочем чертеже указывают положение детали относительно осей и отметок, ориентацию пластины, длину выступающей части, состав анкеров и способ соединения. Отдельно показывают необходимые зазоры до края бетона, арматуры и соседних деталей. Монтажнику нужны размеры, которые можно проверить на площадке до закрытия узла опалубкой.
Перед установкой сверяют маркировку и комплектность, проверяют размеры, сварные швы и состояние защитного покрытия. Деталь очищают от масла, грязи, льда и рыхлой ржавчины способом, который не повреждает подготовленную поверхность. При расхождении маркировки или чертежа работу останавливают до уточнения проектировщика.

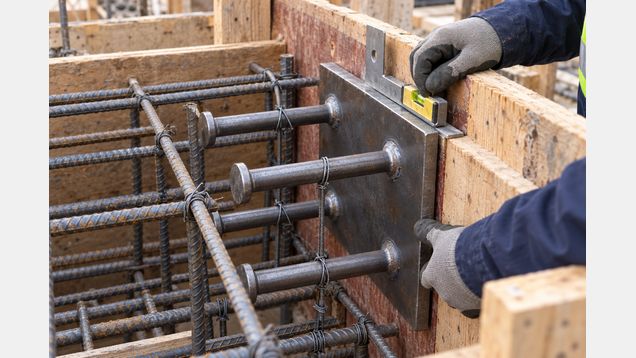

Чтобы узел не сместился при укладке бетона, его закрепляют к опалубке или предусмотренным фиксаторам. Крепление должно выдерживать давление смеси и вибрацию, сохраняя отметку, вертикальность и выступ нужной длины. Самовольная сварка анкера к рабочей арматуре может изменить ее работу и нарушить защитный слой.
Сопряжение с арматурой и бетоном
Закладные детали увязывают с армированием так, чтобы анкеры не пересекали стержни и сохранялся проектный защитный слой. Если возникает конфликт между деталью и арматурным каркасом, нельзя срезать стержень, подгибать анкер или переносить узел на глаз. Решение принимает проектировщик с проверкой передачи усилий.
При бетонировании смесь укладывают так, чтобы она заполнила пространство вокруг анкеров и под пластиной, если геометрия узла требует такого заполнения. Вибратор применяют по технологии, не задевая деталь и не смещая ее. Воздушные полости возле анкеров снижают качество контакта и могут привести к локальному разрушению.
Пока бетон не схватился, проверяют отметку, оси, угол установки и длину выступающих частей. После начала твердения положение уже нельзя исправлять ударами или сдвигом без оценки возможных повреждений. Контроль скрытого узла фиксируют фотографией и записью до закрытия опалубкой.
Проверка после распалубки
После открытия конструкции сверяют фактическое положение узла с чертежом, осматривают доступные участки металла и бетона вокруг анкеров. Проверяют, нет ли трещин, пустот, смещения или повреждения защитного покрытия. Измерения и замечания передают ответственному специалисту до монтажа тяжелого оборудования или смежной детали.
К закладным деталям присоединяют элемент только способом, предусмотренным рабочей документацией. Это может быть сварка, болтовое соединение, заполнение зазора безусадочным составом или комбинация решений. Условия сварки, длину швов, класс крепежа и порядок затяжки нельзя определять по удобству монтажника.
После сварки проверяют качество соединения и восстанавливают антикоррозионную защиту в местах, где покрытие было повреждено. Болтовой узел собирают с предусмотренными шайбами, гайками и моментом затяжки. Если соединение должно передавать усилие только после твердения подливки, нагрузку не прикладывают раньше указанного проектом срока или подтверждения прочности.
Если детали сместились или отсутствуют
Закладные детали принимают по фактическому положению, а не по тому, удается ли подогнать к ним присоединяемую часть. При несовпадении осей, повреждении анкера, пустотах или отсутствии узла монтаж останавливают и оформляют отклонение. До решения инженера не режут арматуру, не сверлят новый анкер и не приваривают случайную пластину.
Инженер оценивает нагрузки, расстояния до краев, армирование и состояние бетона, затем назначает допустимый ремонт или альтернативное соединение. В некоторых случаях может потребоваться расчетное постустановленное крепление, усиление или изменение детали; конкретный вариант выбирают по проекту и характеристикам основания. Непроверенный ремонт может ослабить бетон и создать риск внезапного разрушения узла.
Для каждого исправления фиксируют исходное отклонение, согласованное решение, примененные материалы и результаты контроля. Работы продолжают только после подтверждения, что смежная конструкция сможет передать расчетную нагрузку. Документы хранят вместе с исполнительной схемой.
Эксплуатация и защита от коррозии
После монтажа осматривают открытые металлические поверхности, сварные швы, болты и участки бетона вокруг узла. Покрытие обновляют совместимой системой и с подготовкой поверхности, указанной проектом. При регулярном увлажнении, агрессивной среде или контакте разных металлов условия защиты оценивают отдельно.
Соединение с закладными деталями не должно использоваться для нагрузки, превышающей расчетную, или для временного подвешивания оборудования без согласования. При появлении коррозии, ослабления болтов, трещин или деформации узел обследуют до продолжения эксплуатации. Скрытые части детали оценивают по доступным признакам и документации на бетонную конструкцию.
