Буферная емкость добавляет в систему отопления запас теплоносителя, который временно принимает и отдаёт тепло, когда выработка источника и текущая нагрузка не совпадают. Объём подбирают по мощности, минимальной нагрузке, допустимому изменению температуры и времени работы оборудования; для буферной емкости отопления нельзя выбирать универсальное число литров по площади дома.
Что накапливает буферный бак

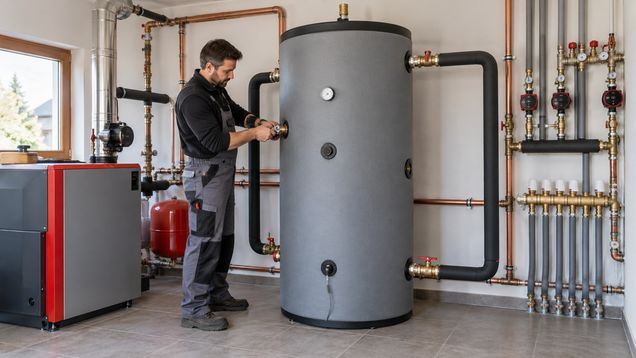

Буферная емкость — теплоизолированный резервуар с водой или другим разрешённым теплоносителем в гидравлическом контуре. Пока источник тепла работает, часть энергии повышает температуру жидкости в баке; позже её забирает отопительная система. Резервуар не производит тепло и не заменяет котёл, тепловой насос или автоматику.
Дополнительный объём воды увеличивает тепловую инерцию системы. Это может уменьшить частые включения источника при небольшом или меняющемся запросе на тепло, если параметры бака и управления рассчитаны для такой задачи. Буферной емкости отопления также иногда поручают функцию гидравлического разделения, но это зависит от количества патрубков и фактической схемы обвязки.
Термин «буферный бак» не означает автоматически бак горячего водоснабжения. В обычном отопительном исполнении теплоноситель циркулирует по закрытому контуру, а питьевая вода через него напрямую не проходит. Если требуется приготовление горячей воды, для этого предусматривают отдельный бойлер или модель с соответствующим теплообменником, рассчитанную на такую эксплуатацию.
Когда дополнительный объём полезен
Потребность оценивают, когда минимальная мощность или режим работы источника заметно превышают текущий отбор тепла. Такое бывает в системе с несколькими зонами, где термостаты по очереди закрывают ветви, а котёл или тепловой насос продолжает вырабатывать энергию. Запас воды может сгладить разницу между производством тепла и нагрузкой, если расчет подтвердил ожидаемый режим.
Нельзя считать, что установка всегда повысит эффективность или остановит короткие циклы. Причиной частых пусков могут быть завышенная мощность оборудования, неверные настройки управления, малый расход, загрязнённый фильтр или ошибки балансировки. Сначала сопоставляют поведение системы с документацией теплогенератора и фактической схемой, затем решают, нужен ли дополнительный объём.
Баки выпускают с разными вариантами присоединений. Простая схема может добавлять воду последовательно в один контур, а многопатрубковая — соединять источник и распределение отдельными парами линий. Во втором случае можно организовать гидравлическое разделение насосов; сам бак без подходящей разводки не гарантирует независимую циркуляцию или одинаковую температуру по всем потребителям.
Как рассчитывают объём
Буферная емкость рассчитывается по конкретным режимам источника и системы, а не по универсальной норме литров на квадратный метр. На результат влияют мощность при рассматриваемой температуре, минимальная одновременная нагрузка потребителей, длительность желаемого рабочего цикла и допустимый диапазон изменения температуры в баке. При расчёте учитывают и водяной объём труб и отопительных приборов, если методика производителя позволяет зачесть его.
Для источника с фиксированной мощностью буферную емкость для отопления рассчитывают с учётом разницы между выработкой и нагрузкой в момент заряда. У регулируемого котла или теплового насоса учитывают диапазон модуляции и минимальную устойчивую мощность, а не только максимальное значение на табличке. Формулу и единицы измерения берут из технической документации или расчёта специалиста; примеры для другой модели и климата не переносят напрямую.
Подбор проверяют по минимальному объёму воды, который требует изготовитель теплогенератора, по допустимой температуре и ожидаемому графику нагрева. Слишком небольшой резервуар может не решить проблему частых включений, а чрезмерный — занять место, увеличить стоимость и теплопотери. Нужны не только литраж, но и решение, каким датчиком, насосом и алгоритмом управления будет заряжаться и разряжаться бак.
Патрубки и схема обвязки
Число и расположение патрубков выбирают под задачу: накопление в одном контуре, подключение нескольких источников или разделение первичной и вторичной циркуляции. У четырёхпатрубковой схемы источник обычно подключают к одной паре, отопительные контуры — к другой, однако конкретные входы и выходы сверяют с паспортом модели и проектом. Перестановка подачи и обратки может нарушить температурный режим и ожидаемый поток.
При послойном нагреве важно не разрушать температурное расслоение сильными потоками и не размещать датчик случайно. Подачу горячего теплоносителя обычно подводят к верхней части, обратную линию — к нижней, но точную конфигурацию определяют по схеме изготовителя и выбранной обвязке. Датчик управления должен измерять ту зону бака, по которой автоматика принимает решение о включении и остановке источника.
До покупки проверяют рабочее давление, температуру, материал внутренней поверхности, тип соединений и совместимость теплоносителя. Для закрытого контура учитывают дополнительный водяной объём при подборе расширительного бака и проверяют расположение предохранительной арматуры по проекту. Если бак комбинированный, выясняют, какие патрубки предназначены для отопления, теплообменника или рециркуляции, и не соединяют их по сходству резьбы.
Монтаж и первый запуск
Наполненный резервуар может иметь значительную массу, поэтому несущую способность пола и способ крепления оценивают до установки. Оставляют место для подсоединения труб, снятия теплоизоляционной оболочки, осмотра соединений и обслуживания датчиков. Если конструкция предусматривает слив, воздухоотводчик или фланец, к ним сохраняют доступ после отделки помещения.
Схему выполняют по проекту и инструкциям теплогенератора, насоса и бака. Запорные клапаны, обратные клапаны и насосы размещают в предусмотренных местах: произвольное добавление арматуры может перекрыть нужный путь потока или изменить работу схемы. Теплоизоляцию восстанавливают после монтажа, особенно вокруг патрубков, где иначе появляются лишние потери и конденсат на холодных системах.
После установки систему промывают, заполняют подготовленным теплоносителем и удаляют воздух по инструкции оборудования. Герметичность проверяют при значениях давления и порядке, установленных проектом и применимыми требованиями; нельзя использовать одно произвольное значение для всех котельных. Первый запуск проводят в предусмотренных режимах, наблюдая за температурой бака, циклом источника и нагревом каждой отопительной ветви.
Эксплуатация и поиск неисправностей
В рабочем режиме настройки управления должны соответствовать расчётному диапазону температур и минимальной мощности источника. Если датчик расположен не там, где показано в схеме, автоматика может преждевременно выключать оборудование или, наоборот, продолжать нагрев. Менять пороги включения и остановки следует с учётом требований изготовителя и того, как прогреваются контуры при частичной нагрузке.
Частые пуски после установки не доказывают неисправность самого резервуара. Проверяют заданные температуры, расположение датчика, работу насоса, закрытие зональных клапанов и фактический расход; затем сверяют объём воды и обвязку с проектом. При проверке режимов с буферной емкостью в системе сопоставляют число пусков, температуру и нагрев ветвей с расчётными значениями.
При плановом осмотре проверяют теплоизоляцию, соединения, опоры, датчики и арматуру. В закрытом контуре состояние расширительного бака и предохранительных устройств оценивают вместе с остальным оборудованием котельной, а не компенсируют постоянным подпитыванием системы. Буферная емкость и её трубопроводы должны оставаться доступными для осмотра, чтобы обнаружить подтекание или повреждение изоляции до того, как они повлияют на работу отопления.
