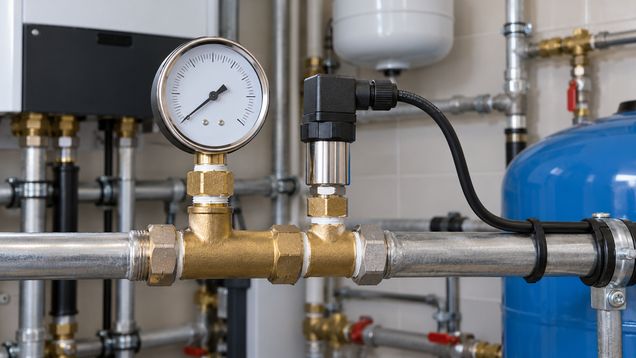

Датчик давления воды измеряет давление в трубопроводе и передаёт его значение контроллеру или прибору контроля. Подбор датчика давления воды начинают с диапазона измерения, типа выходного сигнала, резьбового соединения и условий контакта с водой; устройство должно соответствовать конкретной системе и точке измерения.
Что измеряет датчик
Датчик давления воды преобразует воздействие среды на чувствительный элемент в электрический сигнал, который может показывать прибор или принимать контроллер. Датчик сам по себе не повышает и не снижает давление: если требуется управление насосом или клапаном, сигнал обрабатывает автоматика, а исполнительное устройство выполняет команду.
Измерительный преобразователь обычно выдаёт непрерывный сигнал, связанный с текущим давлением. Реле давления работает иначе: его контакт переключается при достижении заданной уставки. Манометр позволяет визуально считывать показание непосредственно на шкале. Эти устройства могут решать смежные задачи, но их нельзя выбирать как взаимозаменяемые без проверки схемы управления.
Сначала определяют, какое давление необходимо контролировать: в подающей линии, на выходе насоса, в баке или на другом участке. Показание зависит от места установки и режима работы оборудования. Если нужен контроль разницы между двумя точками, обычный одноканальный датчик не заменяет дифференциальный прибор.
Выбор диапазона и сигнала
Диапазон датчика выбирают по ожидаемому рабочему давлению, минимальным и максимальным значениям, а также возможным переходным нагрузкам. Слишком широкий диапазон может ухудшить полезность показания в обычном режиме, а слишком узкий — привести к насыщению сигнала или превышению допустимого давления при пуске. Запас и класс точности определяют по задаче и документации системы.
Для датчика давления воды важно согласовать не только пределы измерения, но и тип выхода с прибором или контроллером. Выпускаются модели с токовым, напряженческим, дискретным и цифровым выходом; питание, распиновка и допустимая нагрузка зависят от исполнения. Совпадения двух проводов или разъёма недостаточно: перед подключением сверяют маркировку и электрическую схему.
Отдельно проверяют, относительно чего измеряется давление: атмосферного, абсолютного нуля или другого опорного уровня. В бытовых системах часто требуется избыточное давление, однако выбранный прибор и контроллер должны использовать одну и ту же шкалу. Неверный тип отсчёта даёт постоянную систематическую ошибку, хотя электрический сигнал может выглядеть исправным.
Учитывают, насколько быстро меняется давление и возможны ли пульсации или гидравлические удары. Если в линии есть быстрые скачки, датчик должен выдерживать их в пределах своих характеристик; демпфер или ограничитель импульсов применяют только если это предусмотрено производителем и схемой измерения. Случайный дроссель может замедлить отклик или исказить показания.
Контакт с водой и резьбовой узел
Смачиваемые детали должны быть совместимы с питьевой или технической водой, её температурой, примесями и условиями очистки. Материал корпуса не всегда совпадает с материалом мембраны и внутреннего уплотнения, поэтому смотрят характеристики именно контактирующих частей. Для питьевого водоснабжения дополнительно учитывают требования к допуску материалов для такого применения.
Датчик для измерения давления воды подключают через предусмотренный порт или тройник с подходящим внутренним диаметром. Перед покупкой сверяют тип, размер и стандарт резьбы, направление уплотнения, глубину посадки и доступное место для монтажа. Внешне похожая резьба может отличаться шагом или способом герметизации, из-за чего соединение либо протекает, либо повреждается при затяжке.
Уплотнительный материал выбирают для конкретного соединения и воды. Лента или паста не должны перекрыть входное отверстие, попасть на чувствительную мембрану или мешать электрическому корпусу занять правильное положение. Датчик затягивают за предназначенную для этого грань, а не за разъём или кабель, соблюдая указанное изготовителем усилие.
Место установки выбирают так, чтобы жидкость оказывала давление на измерительную часть в предусмотренном направлении, а корпус и разъём оставались доступными для проверки. Не следует создавать карман, где задержится воздух или жидкость, если инструкция прибора требует иной ориентации. Для обслуживания полезно предусмотреть запорный элемент, но его положение в рабочем режиме должно быть ясным и контролируемым.
Монтаж в трубной системе
Перед установкой участок изолируют и сбрасывают давление безопасным способом. Датчик монтируют только после проверки, что резьба, тройник и опоры трубы не передают на корпус чрезмерное механическое усилие. Нельзя использовать корпус преобразователя как рычаг для выравнивания труб или оставлять его неподдержанным на тяжёлом переходнике.
Датчик давления воды размещают относительно точки, давление в которой требуется измерять. Установка до насоса, после насоса, рядом с баком или за фильтром даёт показания разных участков системы, поэтому универсального места для всех схем нет. Если датчик нужен для защиты от сухого хода или управления повысительной установкой, ориентируются на схему изготовителя оборудования.
Перед работой с проводами отключают питание и проверяют отсутствие напряжения согласно правилам электробезопасности. Электрическое подключение выполняют по схеме конкретной модели: проверяют напряжение питания, общую точку, полярность, тип сигнала и вход контроллера. Для длинной линии или электрически шумной среды могут потребоваться рекомендации по экранированию и прокладке кабеля. Неиспользуемый вход контроллера, перепутанные клеммы или питание неправильного уровня способны повредить прибор либо создать ложное показание.
Корпус, штекер и кабельный ввод защищают от влаги в соответствии с заявленной степенью защиты и способом монтажа. Водостойкое исполнение не означает, что любое соединение можно погружать или оставлять с незакрытым разъёмом. Кабель прокладывают без натяжения и защищают от перегиба, горячих поверхностей, вибрации и случайного механического повреждения.
Проверка и настройка
Перед подачей питания проверяют герметичность резьбового соединения и отсутствие механического напряжения на корпусе. Затем сравнивают сигнал с контрольным прибором или известным тестовым давлением в пределах предусмотренной процедуры. Проверку выполняют безопасно, не превышая диапазон сенсора, соединения и других компонентов системы.
Совместимость измерительного канала с датчиком давления воды с аналоговым выходом проверяют по схеме производителя, сопоставляя показание контроллера с диапазоном на маркировке прибора. Если контроллер показывает ноль, максимум или значение вне ожидаемого диапазона, сначала проверяют питание, проводку, единицы измерения и настройку входа. Калибровочную поправку не используют, чтобы скрыть неверную схему подключения или неподходящий диапазон.
При пусконаладке задают единицы отображения, масштаб входа и аварийные пороги, если они предусмотрены проектом. Низкое и высокое давление настраивают с учётом допустимых параметров насоса, труб, фильтров, водонагревателя и арматуры. Порог управления не устанавливают по одному показанию без проверки характеристик оборудования и последствий отключения.
Диагностика и обслуживание
Если показания скачут, запаздывают или отличаются от контрольного манометра, проверяют соединение с трубой, наличие засорения, воздушной пробки, вибрации и пульсаций. Затем проверяют электропитание, кабель, клеммы и конфигурацию контроллера. Дефект чувствительного элемента подтверждают после исключения проблем установки и внешней цепи.
Датчики и уплотнения осматривают с периодичностью, установленной производителем и условиями эксплуатации. Протечку, коррозию, следы перегрева, повреждённый кабель или нестабильную шкалу устраняют до возвращения системы к автоматическому режиму. После демонтажа участок снова герметизируют и проверяют, а поверку или калибровку выполняют по требованиям конкретного применения.
Перед вводом системы в работу проверяют, что датчик давления воды установлен в выбранной точке, выдерживает рабочий диапазон и передаёт контроллеру правильный тип сигнала. Отдельно подтверждают герметичность, питание, единицы измерения и реакцию автоматики на штатные значения. Обнаруженные несоответствия исправляют до передачи системы в эксплуатацию.
